Varvtalsregulator; Parallellkoppling - Emotron EMX- R Betriebsanleitung

2.2.8

Varvtalsregulator

Med DIP-omkopplare 5 i styrenheten kan två varvtalsregulatorer väljas. Den
ena regulatorn är mjukare och används då fjädrande remmar som rundrem,
plattrem och fjädrande kilremmar är monterade. DIP-omkopplare 5 ska då stå i
läge "OFF". Den andra regulatorn är snabbare och styvare, den är avsedd för
styva remmar så som kilremmar och homogena rundremmar. DIP-omkopplare
5 ska då stå i läge "ON".
Om den styva regulatorn inte räcker till för jämn drift kan vid maxvarv = 100%
en ännu styvare och snabbare regulator väljas genom att sätta DIP-omkopplarna
5 och 7 i läge "ON" samt DIP-omkopplare 8 i läge "OFF".

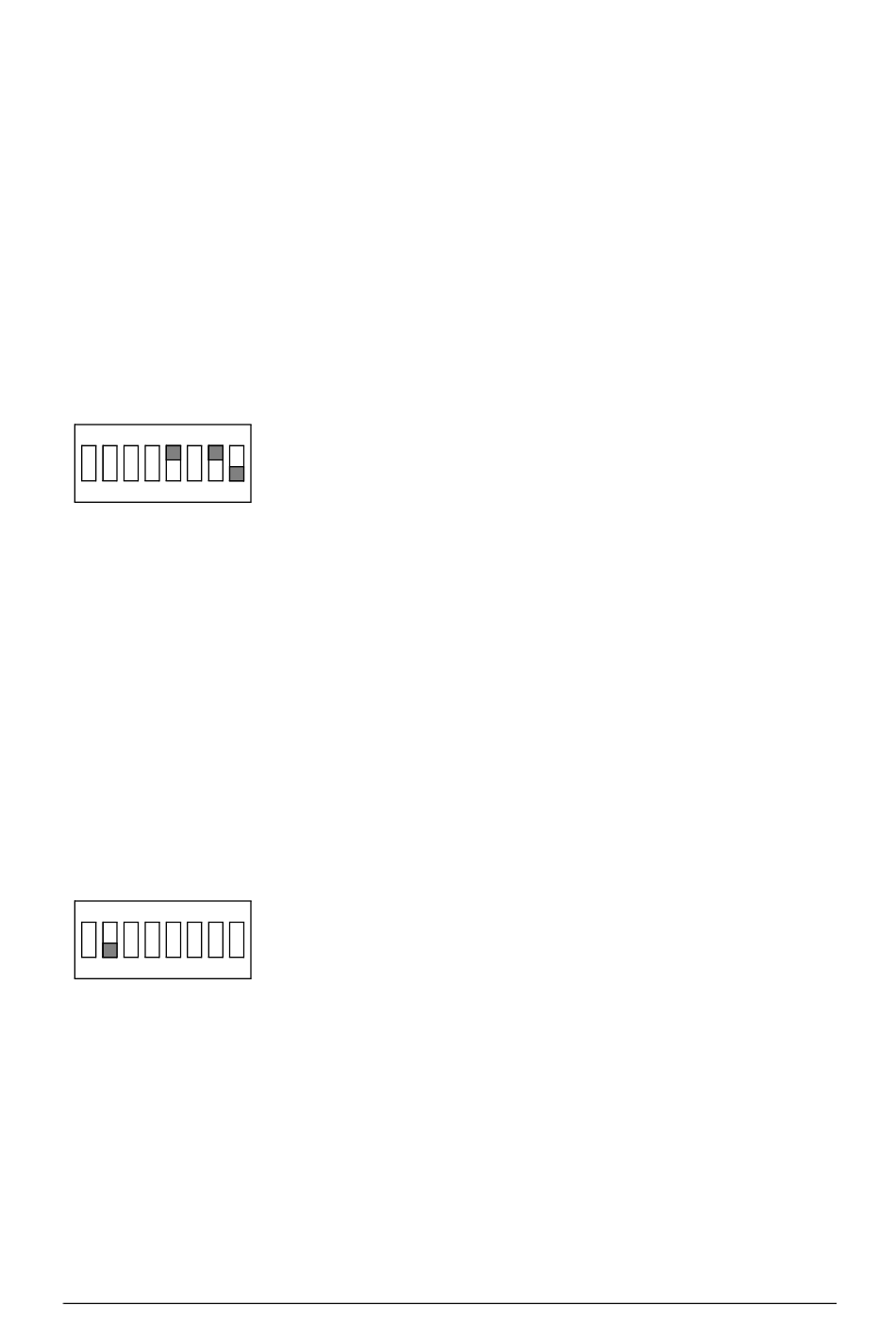

ON
5 7 8
2.2.9

Parallellkoppling

Vid parallelldrift av flera roterande värmeväxlare från en styrsignal/givare måste
varje värmeväxlarrotor förses med ett eget drivsystem (motor och styrenhet).
Styrsignalen ansluts till det första drivsystemet enligt inkopplingsanvisningen,
övriga styrenheter ansluts genom att plint 33 respektive 34 på de övriga
styrenheterna ansluts till plint 33 respektive 34 på den första styrenheten.
DIP-omkopplarna i den första styrenheten ställs in enligt "Inställning av DIP-
omkopplare". I de övriga styrenheterna ställs DIP 1 och 3 in enligt "Inställning
av DIP-omkopplare" medan DIP 2 alltid ställs in enligt nedan:
ON
2
Styrenheterna larmar individuellt. Larmutgångarna kan kopplas parallellt eller i
serie för att erhålla grupplarm.
Modell E kan även använda den analoga utsignalen för att styra andra
drivsystem. Plint 54(-) respektive 55(+) ansluts till 34(-) respektive 33(+).
DIP-omkopplarna ställs in enligt "Inställning av DIP-omkopplare" på alla
styrenheter.
18 Montering/anslutning Emotron AB 01-3333-00r3
