1.3.2

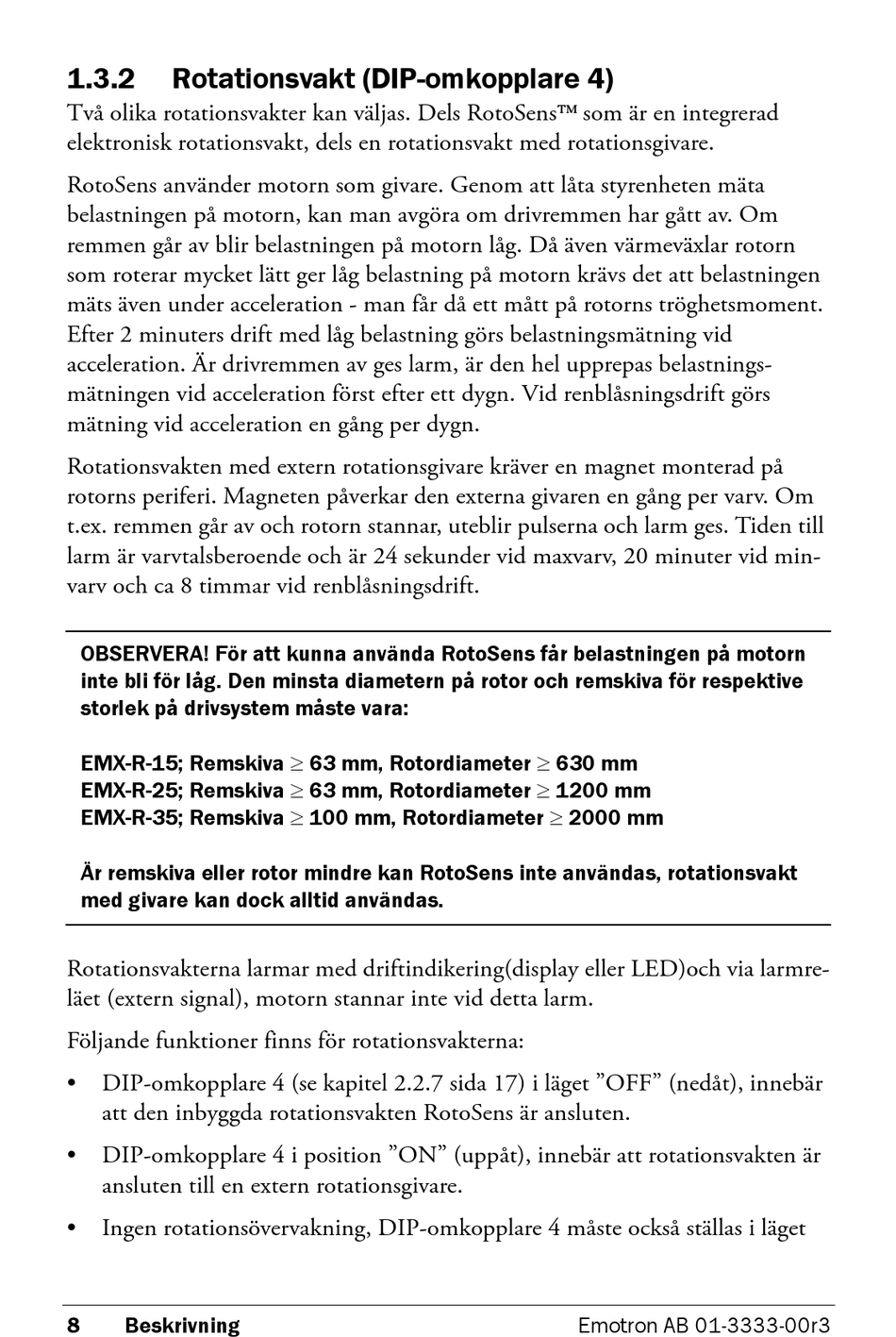

Rotationsvakt (DIP-omkopplare 4)

Två olika rotationsvakter kan väljas. Dels RotoSens
elektronisk rotationsvakt, dels en rotationsvakt med rotationsgivare.
RotoSens använder motorn som givare. Genom att låta styrenheten mäta
belastningen på motorn, kan man avgöra om drivremmen har gått av. Om
remmen går av blir belastningen på motorn låg. Då även värmeväxlar rotorn
som roterar mycket lätt ger låg belastning på motorn krävs det att belastningen
mäts även under acceleration - man får då ett mått på rotorns tröghetsmoment.
Efter 2 minuters drift med låg belastning görs belastningsmätning vid
acceleration. Är drivremmen av ges larm, är den hel upprepas belastnings-
mätningen vid acceleration först efter ett dygn. Vid renblåsningsdrift görs
mätning vid acceleration en gång per dygn.
Rotationsvakten med extern rotationsgivare kräver en magnet monterad på
rotorns periferi. Magneten påverkar den externa givaren en gång per varv. Om
t.ex. remmen går av och rotorn stannar, uteblir pulserna och larm ges. Tiden till
larm är varvtalsberoende och är 24 sekunder vid maxvarv, 20 minuter vid min-
varv och ca 8 timmar vid renblåsningsdrift.
OBSERVERA! För att kunna använda RotoSens får belastningen på motorn
inte bli för låg. Den minsta diametern på rotor och remskiva för respektive
storlek på drivsystem måste vara:
EMX-R-15; Remskiva
EMX-R-25; Remskiva
EMX-R-35; Remskiva
Är remskiva eller rotor mindre kan RotoSens inte användas, rotationsvakt
med givare kan dock alltid användas.
Rotationsvakterna larmar med driftindikering(display eller LED)och via larmre-
läet (extern signal), motorn stannar inte vid detta larm.
Följande funktioner finns för rotationsvakterna:
• DIP-omkopplare 4 (se kapitel 2.2.7 sida 17) i läget "OFF" (nedåt), innebär
att den inbyggda rotationsvakten RotoSens är ansluten.
• DIP-omkopplare 4 i position "ON" (uppåt), innebär att rotationsvakten är
ansluten till en extern rotationsgivare.
• Ingen rotationsövervakning, DIP-omkopplare 4 måste också ställas i läget
8 Beskrivning

63 mm, Rotordiameter

63 mm, Rotordiameter

100 mm, Rotordiameter

som är en integrerad

630 mm

1200 mm

2000 mm
Emotron AB 01-3333-00r3
