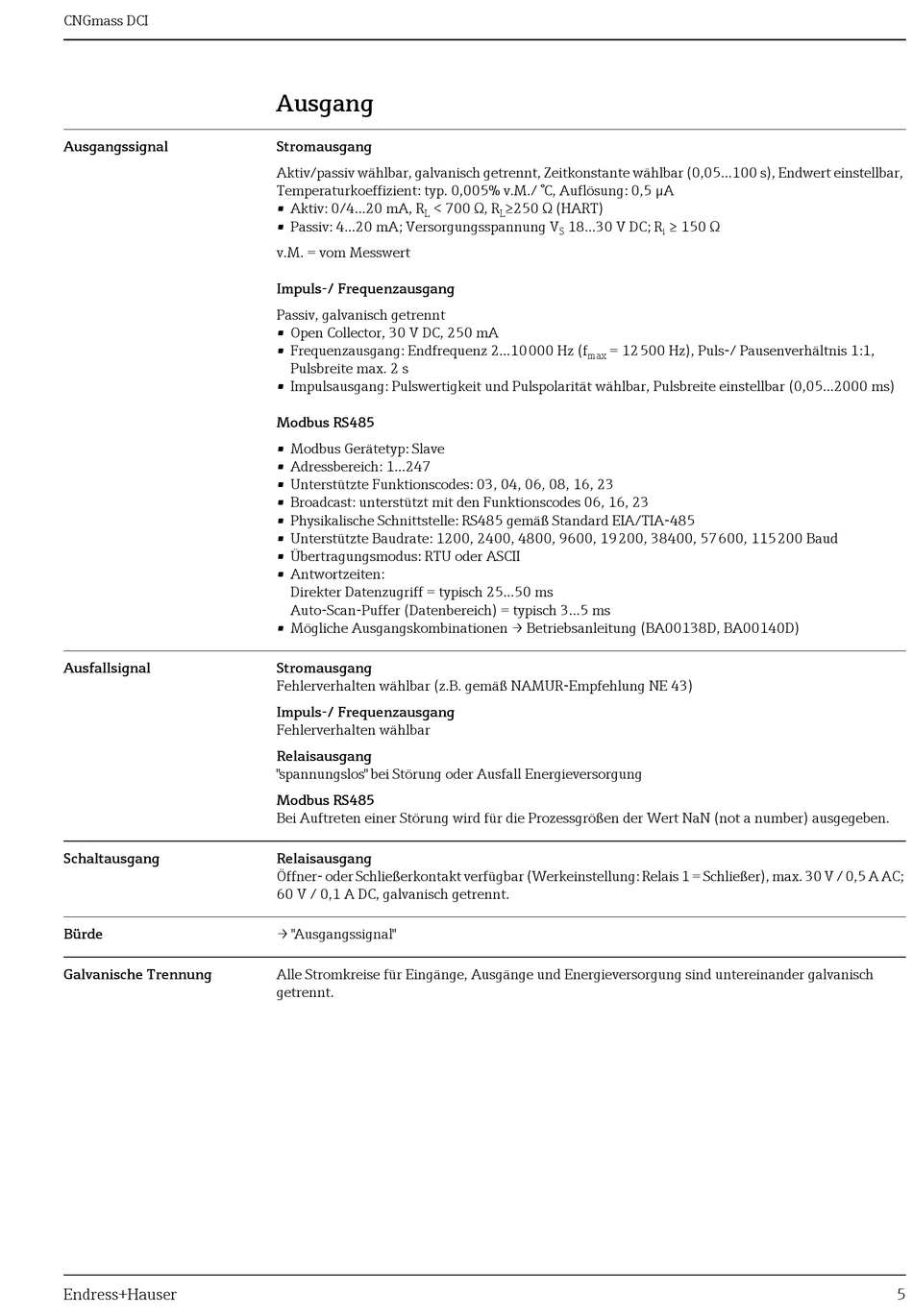

CNGmass DCI

Ausgangssignal

Ausfallsignal

Schaltausgang

Bürde

Galvanische Trennung

Endress+Hauser

Ausgang

Stromausgang
Aktiv/passiv wählbar, galvanisch getrennt, Zeitkonstante wählbar (0,05...100 s), Endwert einstellbar,
Temperaturkoeffizient: typ. 0,005% v.M./ °C, Auflösung: 0,5 μA
• Aktiv: 0/4...20 mA, R < 700 Ω, R
L
• Passiv: 4...20 mA; Versorgungsspannung V
v.M. = vom Messwert
Impuls-/ Frequenzausgang
Passiv, galvanisch getrennt
• Open Collector, 30 V DC, 250 mA
• Frequenzausgang: Endfrequenz 2...10000 Hz (f
Pulsbreite max. 2 s
• Impulsausgang: Pulswertigkeit und Pulspolarität wählbar, Pulsbreite einstellbar (0,05...2000 ms)
Modbus RS485
• Modbus Gerätetyp: Slave
• Adressbereich: 1...247
• Unterstützte Funktionscodes: 03, 04, 06, 08, 16, 23
• Broadcast: unterstützt mit den Funktionscodes 06, 16, 23
• Physikalische Schnittstelle: RS485 gemäß Standard EIA/TIA-485
• Unterstützte Baudrate: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 Baud
• Übertragungsmodus: RTU oder ASCII
• Antwortzeiten:
Direkter Datenzugriff = typisch 25...50 ms
Auto-Scan-Puffer (Datenbereich) = typisch 3...5 ms
• Mögliche Ausgangskombinationen → Betriebsanleitung (BA00138D, BA00140D)
Stromausgang
Fehlerverhalten wählbar (z.B. gemäß NAMUR-Empfehlung NE 43)
Impuls-/ Frequenzausgang
Fehlerverhalten wählbar
Relaisausgang
"spannungslos" bei Störung oder Ausfall Energieversorgung
Modbus RS485
Bei Auftreten einer Störung wird für die Prozessgrößen der Wert NaN (not a number) ausgegeben.
Relaisausgang
Öffner- oder Schließerkontakt verfügbar (Werkeinstellung: Relais 1 = Schließer), max. 30 V / 0,5 A AC;
60 V / 0,1 A DC, galvanisch getrennt.
→ "Ausgangssignal"
Alle Stromkreise für Eingänge, Ausgänge und Energieversorgung sind untereinander galvanisch
getrennt.
≥250 Ω (HART)
L
≥ 150 Ω
18...30 V DC; R
S i
= 12500 Hz), Puls-/ Pausenverhältnis 1:1,
max
