3. Produktbeschreibung

3.1 Allgemeines

Die Grundfos Druckerhöhungsanlagen Hydro Multi-E sind für die
Druckerhöhung von Trinkwasser in Mehrfamilienhäusern, Hotels,
Krankenhäusern, Schulen, usw. bestimmt.
Die Druckerhöhungsanlagen Hydro Multi-E bestehen aus
Grundfos Pumpen der Baureihen CRE, CRIE, CM-A oder CM-I
mit frequenzgeregelten Einphasen- oder Drehstrommotoren vom
Typ MGE und einem Schaltkasten zur Bereitstellung der
Spannungsversorgung.
Die Hydro Multi-E liefert durch eine kontinuierliche Drehzahl-
verstellung der Pumpen immer einen konstanten Druck.
Die Förderleistung der Druckerhöhungsanlage wird durch
bedarfsabhängiges Ein-/Ausschalten der erforderlichen Anzahl
Pumpen und durch Parallelsteuerung der in Betrieb befindlichen
Pumpen geregelt.
Die Steuerung der Hydro Multi-E sorgt für einen alternierenden
Pumpenbetrieb nach dem FIFO-Prinzip, d.h. die zuerst einge-
schaltete Pumpe wird auch zuerst wieder abgeschaltet.
Die Hydro Multi-E wird werkseitig anschlussfertig montiert und
mit den Parametern geprüft, die in der mit der Druckerhöhungs-
anlage mitgelieferten Kurzanleitung aufgeführt sind.

3.2 Hauptfunktionen

Die Druckerhöhungsanlage Hydro Multi-E bietet folgende
Funktionen:
• Konstantdruckregelung
• Stoppfunktion bei geringem Förderstrombedarf
• Kaskadenregelung der Pumpen
• Handbetrieb, d.h. alle Pumpen werden abgeschaltet oder
laufen mit maximaler Drehzahl
• Digitaleingang für Trockenlaufschutz über Niveau- oder
Druckschalter
• Notbetrieb, falls eingerichtet
• Überwachungsfunktionen:
– Trockenlaufschutz über Digitaleingang
– Motorschutz
– Buskommunikation
– Sensorfehler.
• Anzeige- und Meldefunktionen:
– grüne Betriebsmeldeleuchte und rote Störmeldeleuchte
– potentialfreie Wechselkontakte für Stör-, Betriebs- oder
Bereitmeldesignal
– gelbe Leuchtfelder zur Anzeige des Sollwerts.
• Kommunikation mit der Fernbedienung R100
• Anschlussmöglichkeit an eine übergeordnete Gebäudeleit-
technik über ein Grundfos CIU
(CIU = Kommunikationsschnittstellengerät).

3.3 Hydro Multi-E

Membrandruckbehälter
Rückschlag-
Pumpe
PUMP
ventil
Drucksensor
PRESSURE
TRANSMITTER

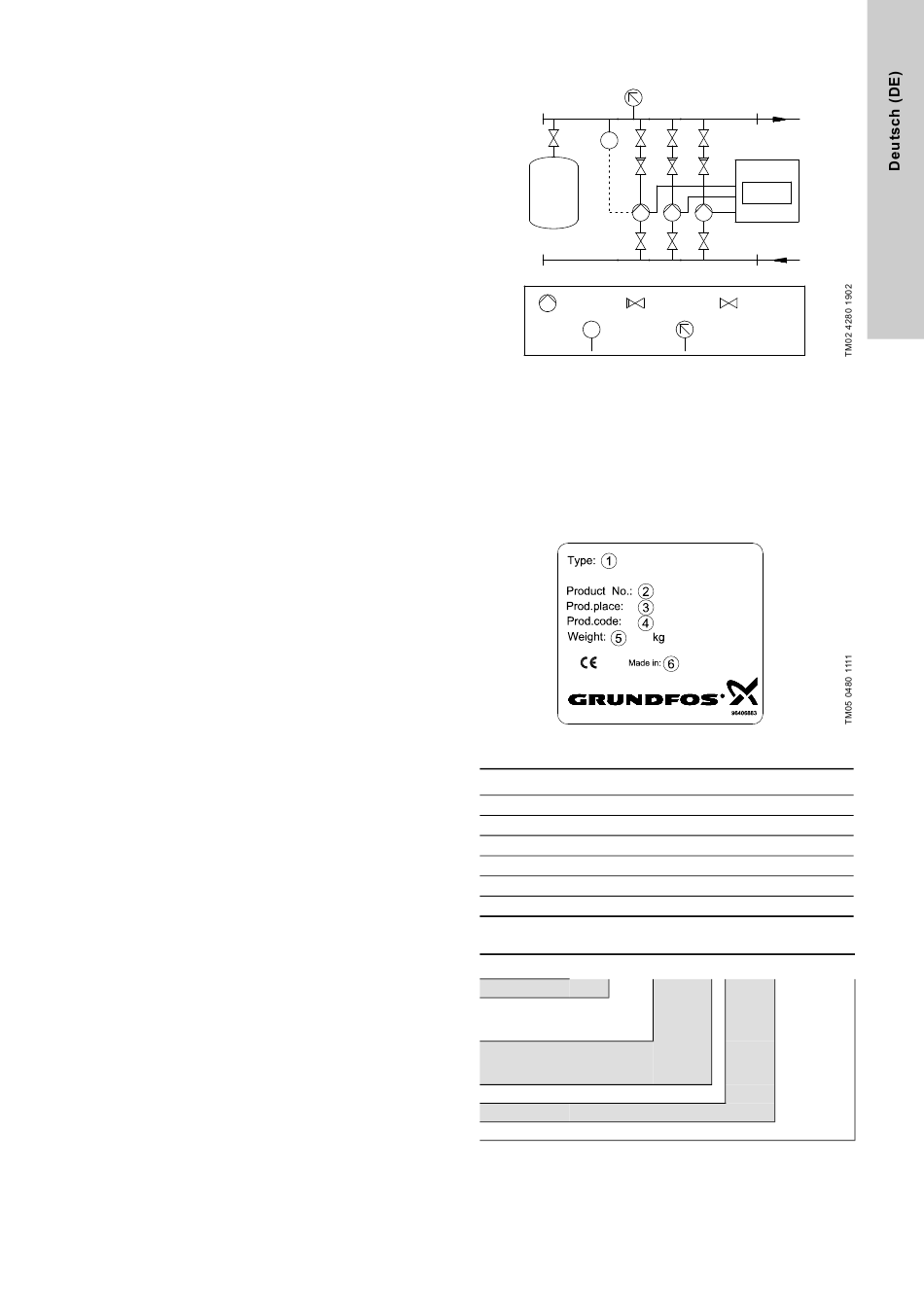

Abb. 1 Komponenten der Hydro Multi-E
Im Schaltkasten sind der Hauptschalter und die Sicherungs-
automaten untergebracht.

4. Produktidentifikation

4.1 Typenschild

Das Typenschild der Druckerhöhungsanlage ist am Grundrahmen
angebracht.
Abb. 2 Typenschild
Pos. Beschreibung
1 Typenbezeichnung
2 Produktnummer
3 Herstellungsort (Grundfos Gesellschaft)
4 Produktionscode (Jahr und Woche)
5 Gewicht [kg]
6 Ursprungsland
4.2 Typenschlüssel
Beispiel Hydro Multi-E
Baureihe
Produktreihe
innerhalb der
Baureihe
Werkstoff der Sammelrohre:
: Edelstahl
/G: Stahl, verzinkt
Anzahl der Pumpen: 2 oder 3
Pumpentyp
Versorgungsspannung
Schaltkasten
Absperr-
NON-RETURN ISOLATING
armatur
VALVE VALVE
Manometer
PRESSURE GAUGE
/G 2 CRE 1-7 3 × 400/260 V
