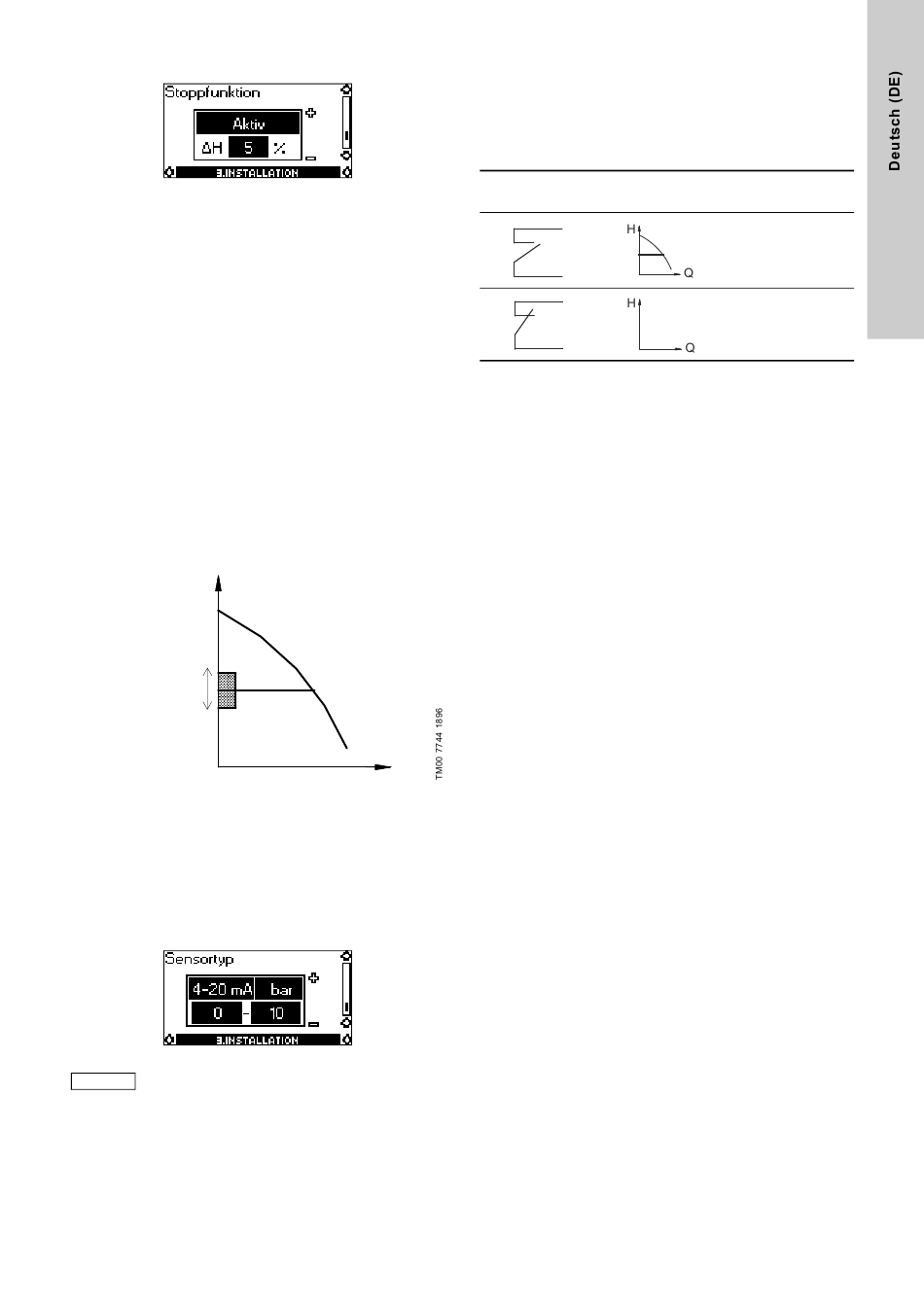

10.3.5 Stoppfunktion

Die Stoppfunktion hat die Aufgabe, die Hydro Multi-E bei gerin-
gen Volumenströmen abzuschalten, um einen unnötigen Energie-
verbrauch zu vermeiden.
Die Stoppfunktion ist erst aktiv, wenn nur noch eine der Pumpen
läuft.
Für die Stoppfunktion bestehen folgende Einstellmöglichkeiten:
• Aktiv
• Nicht aktiv.
Ein geringer Volumenstrom wird mit Hilfe der integrierten
"Niedrig-Volumenstromerkennung" festgestellt.
Dabei prüft die Hydro Multi-E regelmäßig die Höhe des Volumen-
stroms durch kurzzeitiges Absenken der Drehzahl. Treten dann
keine oder nur sehr kleine Druckänderungen auf, liegt ein gerin-
ger Volumenstrom vor.
Erkennt die Hydro Multi-E einen geringen Volumenstrom, wird die
Drehzahl der letzten in Betrieb befindlichen Pumpe erhöht, bis
der Ausschaltdruck (aktueller Sollwert + 0,5 x ∆H) erreicht wird
und die Hydro Multi-E deshalb abschaltet. Fällt der Druck
anschließend wieder bis zum Einschaltdruck (aktueller Sollwert -
0,5 x ∆H) ab, schaltet die Hydro Multi-E wieder ein.
∆H ist die Differenz zwischen dem Ein- und Ausschaltdruck.
Siehe Abb. 27.
H
Ausschaltdruck
∆H
Einschaltdruck
Abb. 27 Differenz zwischen dem Ein- und Ausschaltdruck
(∆H)
∆H ist werkseitig auf 10 % des aktuellen Sollwerts eingestellt.
∆H ist im Bereich zwischen 5 % bis 30 % des aktuellen Sollwerts
einstellbar.
Die Stoppfunktion erfordert einen Vorspanndruck im Membran-
druckbehälter vom 0,7-fachen des aktuellen Sollwerts.

10.3.6 Einstellen des Sensors

Die Einstellungen zum Sensor werden nur im Nor-
Hinweis
malbetrieb berücksichtigt.
Folgende Parameter sind einzustellen:
• Sensorausgangssignal:
0-10 V
0-20 mA
4-20 mA
• Maßeinheit der gemessenen Sensorwerte:
bar, mbar, m, kPa, psi, ft, m
• Sensormessbereich.
Q
3 3
/h, m /s, l/s, gpm, °C, °F, %

11. Digitaleingang

Die Hydro Multi-E hat einen Digitaleingang für externe Störmelde-
signale. Der Digitaleingang ist werkseitig auf "Externe Störung"
eingestellt. Die Aktivierung des Eingangs erfolgt durch einen
geschlossenen Kontakt (Schließer).
Funktionsdiagramm: Zugeordnete Funktion
Digitalfunktion
(Klemmen 1 und 9)
10 s
Ist der Digitaleingang länger als 10 Sekunden aktiviert, schaltet
die Hydro Multi-E wegen einer externen Störung ab.
Der Digitaleingang wird für den Trockenlaufschutz verwendet.
12. Datenübertragung
Die Druckerhöhungsanlage kann an ein externes Netzwerk ange-
schlossen werden. Die Verbindung kann über ein GENIbus-
Netzwerk oder über ein Netzwerk, das auf einem anderen
Protokoll basiert und über ein Gateway verfügt, hergestellt
werden.
Als Gateway kann ein Grundfos Kommunikationsschnittstellen-
gerät CIU oder ein Gateway eines anderen Anbieters verwendet
werden. Weitere Informationen zum CIU finden Sie unter
www.grundfos.de (WebCAPS) oder erhalten Sie direkt bei
Grundfos.
Normalbetrieb
Externe Störung
