6. Aufstellung

6.1 Aufstellungsort

Um eine ausreichende Kühlung des Motors und der Elektronik
sicherzustellen, sind folgende Punkte zu berücksichtigen:
• Die Hydro Multi-E ist so aufzustellen, dass eine ausreichende
Kühlung gewährleistet ist.
• Die Kühlrippen des Motors und die Lüfterflügel müssen sauber
gehalten werden.
Die Hydro Multi-E ist nicht für die Aufstellung im Freien geeignet.
Vor und auf beiden Seiten der Druckerhöhungsanlage muss ein
Freiraum von 1 m vorgesehen werden.

6.2 Montage

Pfeile auf dem Fußstück der Pumpe kennzeichnen die
Strömungsrichtung des Fördermediums durch die Pumpe.
Die an die Druckerhöhungsanlage anzuschließenden Rohrleitun-
gen sind ausreichend zu dimensionieren. Um Schwingungen zu
vermeiden, sind an der Saug- und Druckleitung Rohrkompensato-
ren vorzusehen. Siehe Abb. 4.
Die Rohrleitungen sind an das Saug- und Drucksammelrohr der
Druckerhöhungsanlage anzuschließen.
An dem einen Ende des Saug- und Drucksammelrohrs ist jeweils
ein Schraubdeckel montiert. Soll dieses Rohrende zum
Anschluss der Rohrleitung verwendet werden, ist das Gewinde
auf der anderen Seite mit Hanf oder Dichtungsband zu umwickeln
und der Schraubdeckel an diesem Rohrende zu montieren.
Bei Sammelrohren mit Flanschanschluss ist ein Blindflansch mit
Dichtung vorzusehen.
Vor der Inbetriebnahme ist die Druckerhöhungsanlage am Boden
zu befestigen.
Wird die Druckerhöhungsanlage in einem Mehrfamilienhaus ein-
gebaut, oder ist der erste Verbraucher nicht weit von der Druck-
erhöhungsanlage entfernt, wird empfohlen, Rohrkompensatoren
am Saug- und Drucksammelrohr vorzusehen, um die Über-
tragung von Vibrationen über die Rohrleitungen zu vermeiden.
Siehe Abb. 4.
Die Druckerhöhungsanlage ist auf einer ebenen und festen Ober-
fläche, z.B. einem Betonboden oder Fundament, aufzustellen.
Ist die Druckerhöhungsanlage nicht mit Schwingungsdämpfern
ausgestattet, ist sie mit Bolzen direkt am Boden oder Fundament
zu befestigen.
Die Rohrleitungen sind so an die Gebäudekonstruktion anzubin-
den, dass sie sich nicht bewegen, sich nicht verziehen oder nicht
brechen können.
1
2

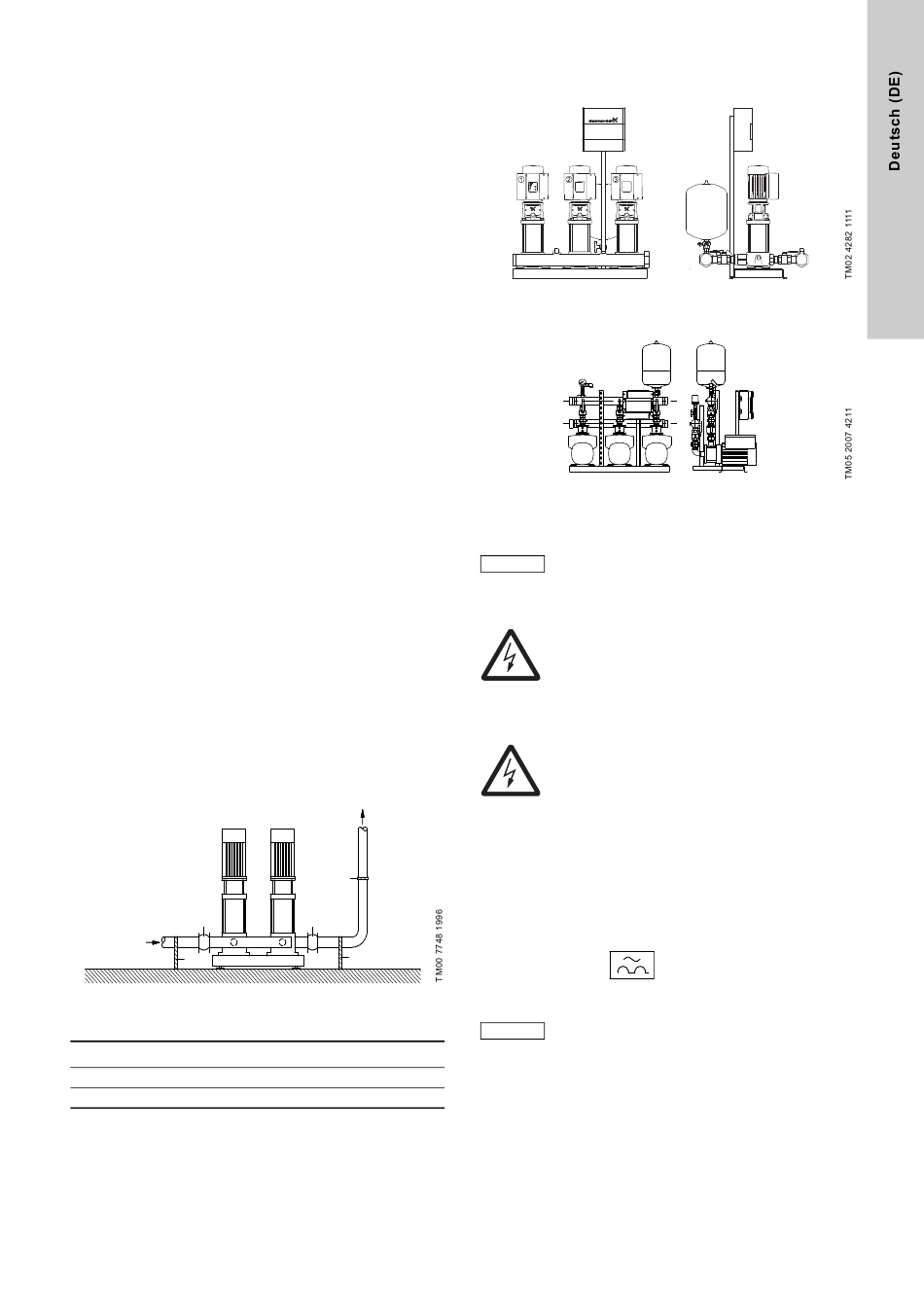

Abb. 4 Aufstellungsbeispiel mit Rohrkompensatoren und
Rohrschellen
Pos. Beschreibung
1 Rohrkompensator
2 Rohrschelle
Die in der Abb. 4 dargestellten Rohrkompensatoren und Rohr-
schellen sind nicht im Lieferumfang einer Standard-
Druckerhöhungsanlage vom Typ Hydro Multi-E enthalten.
6.3 Elektrischer Anschluss einer Hydro Multi-E mit

6.3.1 Schutz vor elektrischem Schlag bei indirektem Kontakt

Die Schutzleiter müssen mit der Farbgebung gelb/grün für PE
gekennzeichnet sein.
6.3.2 Zusätzliche Absicherung
2 Wird die Pumpe an eine Elektroinstallation angeschlossen,
die über einen FI-Schutzschalter als zusätzlichen Schutz verfügt,
muss der FI-Schutzschalter mit folgendem Symbol gekenn-
1
zeichnet sein:
2
Der Ableitstrom der Hydro Multi-E ist im
Abschnitt
Einphasenmotoren
Abb. 5 Hydro Multi-E mit einphasigen CRE-Pumpen
Abb. 6 Hydro Multi-E mit einphasigen CME-Pumpen
Der Betreiber oder Installateur ist für den korrekten
Anschluss von Erde und Schutzleiter gemäß den gel-
Hinweis tenden örtlichen Vorschriften verantwortlich. Alle
Anschlussarbeiten dürfen nur von geschultem Fach-
personal ausgeführt werden.
Warnung
Vor jedem Eingriff in den Klemmenkasten der einzel-
nen Pumpen oder im Schaltkasten der Hydro Multi-E
muss die Netzspannung seit mindestens 5 Minuten
abgeschaltet sein.
Warnung
Die Hydro Multi-E muss geerdet sein und einen aus-
reichenden Schutz gegen indirektes Berühren in
Übereinstimmung mit den nationalen Vor-
schriften bieten.
FI
Bei der Wahl des FI-Schutzschalters ist der gesamte
Ableitstrom aller in der Anlage installierten elektri-
Hinweis
schen Betriebsmittel zu berück-
sichtigen.
angegeben.
18.2 Ableitstrom
