ABSTELLSTÜTZE

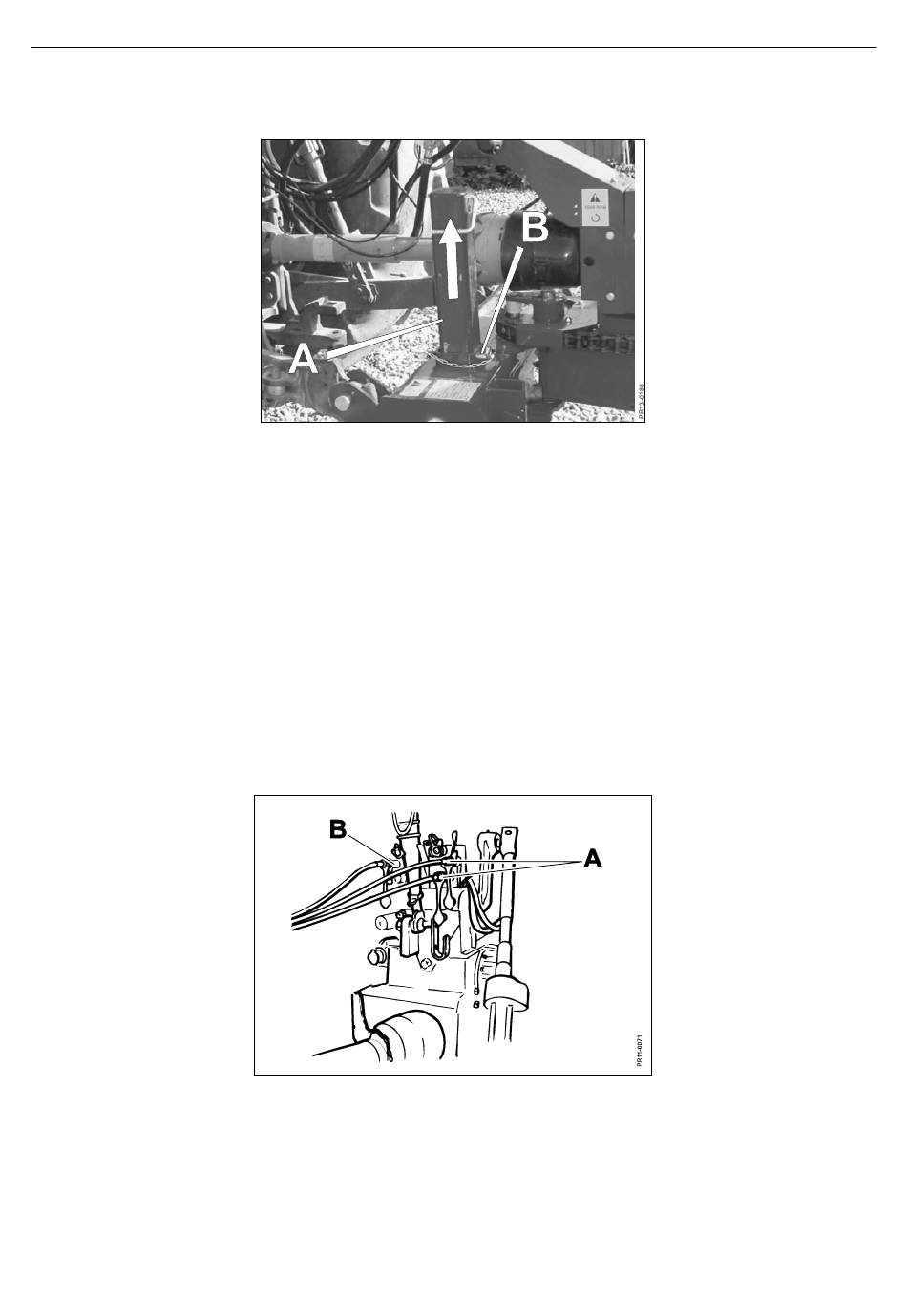

Fig. 2-5
Die Abstellstütze A auf der Zugdeichsel anheben und mit Zapfen B und Federstift
verriegeln.
GELENKWELLENDREHZAHL DER MASCHINE
Die Maschine ist für 1000 1/min konstruiert. Prüfen Sie deshalb, vor der
Inbetriebnahme, ob die Gelenkwelle des Schleppers mit 1000 1/min läuft.
FRIKTIONSKUPPLUNG UND FREILAUF
Eine
Friktionskupplung
Schneideinheit montiert. Siehe Abschnitt 5. WARTUNG – Friktionskupplung vor
dem Einsatz.
HYDRAULISCHER ANSCHLUSS
Fig. 2-6 Die Hydraulikschläuche für die Umstellungszylinder an den doppelt wirkenden
Anschluss A anschließen. Die Schläuche der Hybzylinder an einen einzeln wirkenden
Anschluss B an den Schlepper anschließen.
Falls die Maschine mit der Zusatzausrüstung „Zylinder für Übersteuerung"
ausgerüstet ist, wird ein zusätzliches doppelt wirkendes Steuergerät benötigt.
PIDX-165X-03 GXT 12005 / 12005 SM / 15005 SM 0309
2. ANBAU UND PROBEFAHRT
Fig. 2-5
mit
Freilauf
Fig. 2-6
ist
beim
- 22 -
Eingangsgetriebe
auf
jeder
