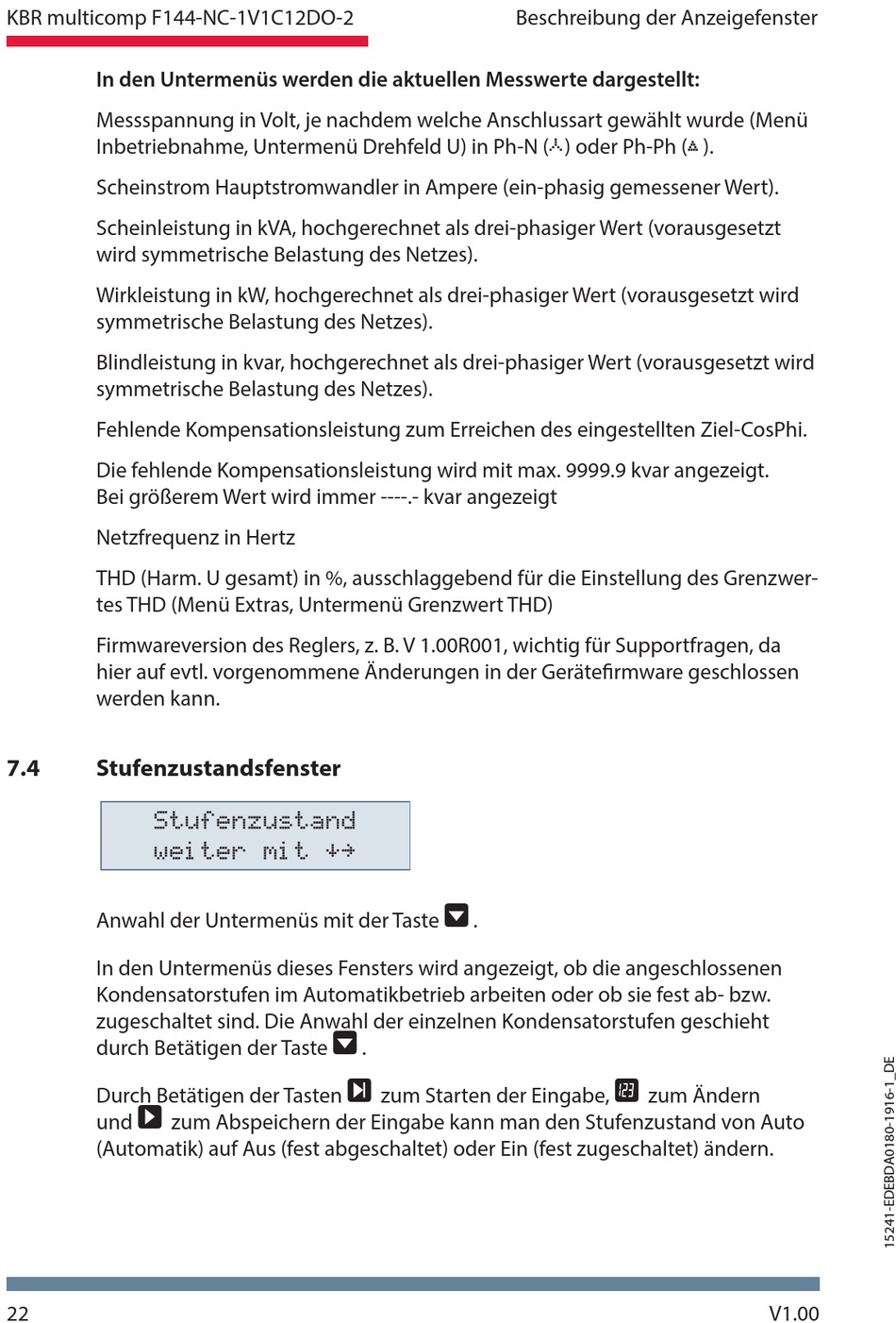

KBR multicomp F144-NC-1V1C12DO-2
In den Untermenüs werden die aktuellen Messwerte dargestellt:
Messspannung in Volt, je nachdem welche Anschlussart gewählt wurde (Menü
Inbetriebnahme, Untermenü Drehfeld U) in Ph-N (5) oder Ph-Ph (4).
Scheinstrom Hauptstromwandler in Ampere (ein-phasig gemessener Wert).
Scheinleistung in kVA, hochgerechnet als drei-phasiger Wert (vorausgesetzt
wird symmetrische Belastung des Netzes).
Wirkleistung in kW, hochgerechnet als drei-phasiger Wert (vorausgesetzt wird
symmetrische Belastung des Netzes).
Blindleistung in kvar, hochgerechnet als drei-phasiger Wert (vorausgesetzt wird
symmetrische Belastung des Netzes).
Fehlende Kompensationsleistung zum Erreichen des eingestellten Ziel-CosPhi.
Die fehlende Kompensationsleistung wird mit max. 9999.9 kvar angezeigt.
Bei größerem Wert wird immer ----.- kvar angezeigt
Netzfrequenz in Hertz
THD (Harm. U gesamt) in %, ausschlaggebend für die Einstellung des Grenzwer-
tes THD (Menü Extras, Untermenü Grenzwert THD)
Firmwareversion des Reglers, z. B. V 1.00R001, wichtig für Supportfragen, da
hier auf evtl. vorgenommene Änderungen in der Geräte rmware geschlossen
werden kann.
7.4
Stufenzustandsfenster
Stufenzustand
weiter mit îì
Anwahl der Untermenüs mit der Taste
In den Untermenüs dieses Fensters wird angezeigt, ob die angeschlossenen
Kondensatorstufen im Automatikbetrieb arbeiten oder ob sie fest ab- bzw.
zugeschaltet sind. Die Anwahl der einzelnen Kondensatorstufen geschieht
durch Betätigen der Taste
Durch Betätigen der Tasten
und
zum Abspeichern der Eingabe kann man den Stufenzustand von Auto
(Automatik) auf Aus (fest abgeschaltet) oder Ein (fest zugeschaltet) ändern.
22
.
.
U
zum Starten der Eingabe,
Beschreibung der Anzeigefenster
zum Ändern
V1.00
