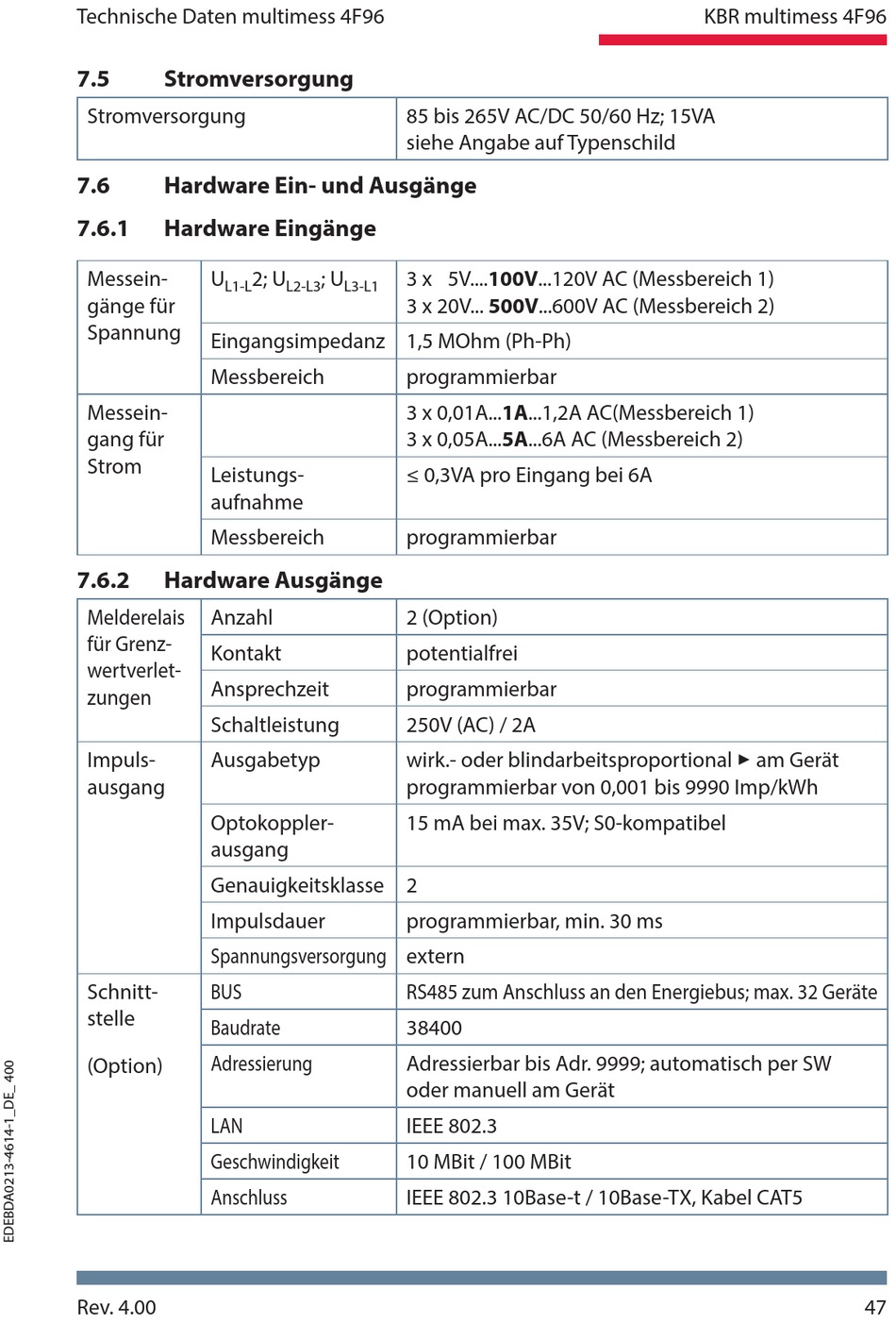

Technische Daten multimess 4F96
7.5
Stromversorgung
Stromversorgung
7.6
Hardware Ein- und Ausgänge
7.6.1
Hardware Eingänge
Messein-
U
L1-L
gänge für
Spannung
Eingangsimpedanz 1,5 MOhm (Ph-Ph)
Messbereich
Messein-
gang für
Strom
Leistungs-
aufnahme
Messbereich
7.6.2
Hardware Ausgänge
Melderelais
Anzahl
für Grenz-
Kontakt
wertverlet-
Ansprechzeit
zungen
Schaltleistung
Impuls-
Ausgabetyp
ausgang
Optokoppler-
ausgang
Genauigkeitsklasse 2
Impulsdauer
Spannungsversorgung extern
Schnitt-
BUS
stelle
Baudrate
Adressierung
(Option)
LAN
Geschwindigkeit
Anschluss
Rev. 4.00
85 bis 265V AC/DC 50/60 Hz; 15VA
siehe Angabe auf Typenschild
2; U
; U
3 x 5V....100V...120V AC (Messbereich 1)
L2-L3
L3-L1
3 x 20V... 500V...600V AC (Messbereich 2)
programmierbar
3 x 0,01A...1A...1,2A AC(Messbereich 1)
3 x 0,05A...5A...6A AC (Messbereich 2)
≤ 0,3VA pro Eingang bei 6A
programmierbar
2 (Option)
potentialfrei
programmierbar
250V (AC) / 2A
wirk.- oder blindarbeitsproportional 3 am Gerät
programmierbar von 0,001 bis 9990 Imp/kWh
15 mA bei max. 35V; S0-kompatibel
programmierbar, min. 30 ms
RS485 zum Anschluss an den Energiebus; max. 32 Geräte
38400
Adressierbar bis Adr. 9999; automatisch per SW
oder manuell am Gerät
IEEE 802.3
10 MBit / 100 MBit
IEEE 802.3 10Base-t / 10Base-TX, Kabel CAT5
KBR multimess 4F96
47
