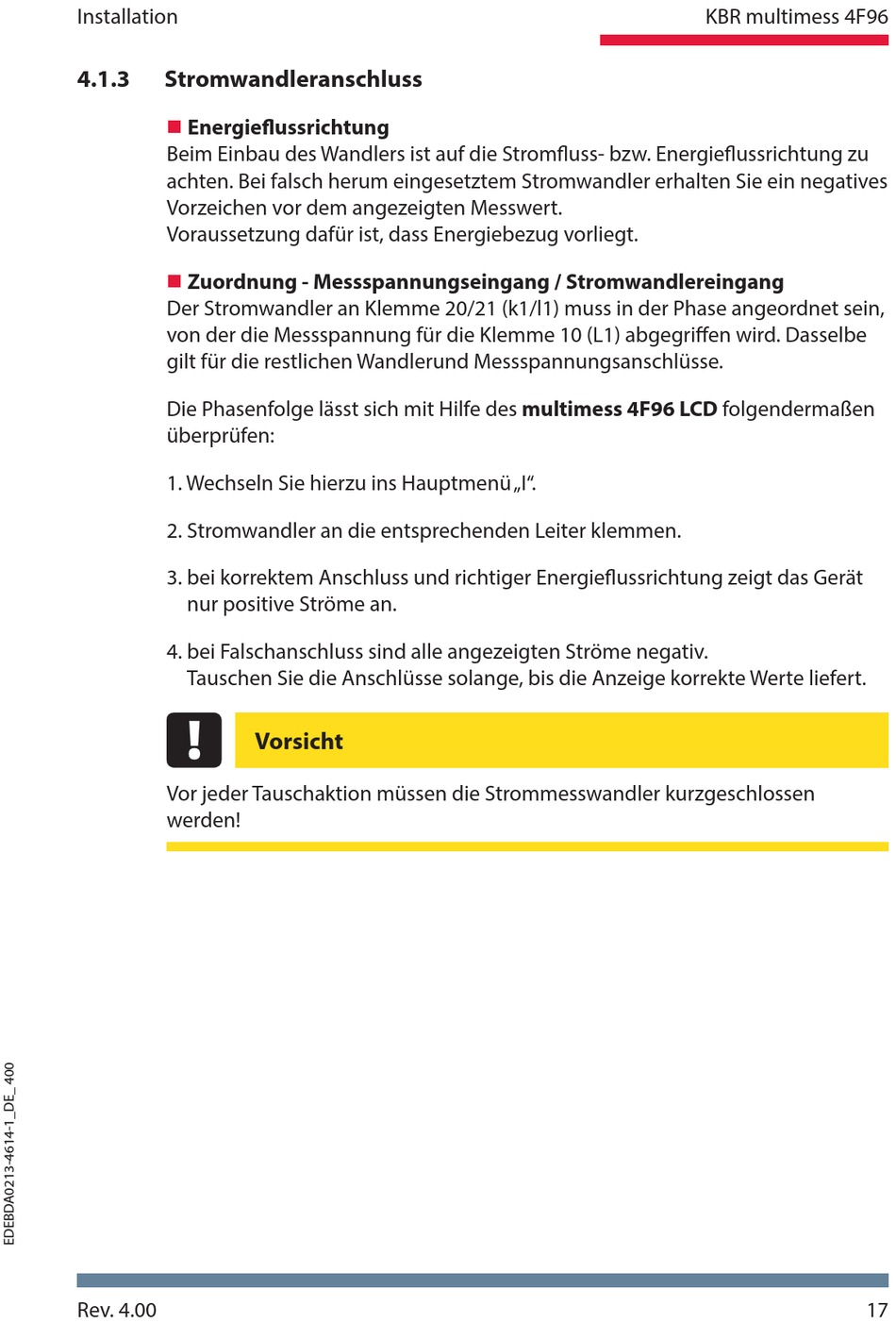

Stromwandleranschluss - Kbr Multimess 4F96 Lcd Technische Referenz

Installation
4.1.3

Stromwandleranschluss

Energieflussrichtung

Beim Einbau des Wandlers ist auf die Stromfluss- bzw. Energieflussrichtung zu
achten. Bei falsch herum eingesetztem Stromwandler erhalten Sie ein negatives
Vorzeichen vor dem angezeigten Messwert.
Voraussetzung dafür ist, dass Energiebezug vorliegt.
Zuordnung - Messspannungseingang / Stromwandlereingang

Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase angeordnet sein,
von der die Messspannung für die Klemme 10 (L1) abgegriffen wird. Dasselbe
gilt für die restlichen Wandlerund Messspannungsanschlüsse.
Die Phasenfolge lässt sich mit Hilfe des multimess 4F96 LCD folgendermaßen
überprüfen:
1. Wechseln Sie hierzu ins Hauptmenü „I".
2. Stromwandler an die entsprechenden Leiter klemmen.
3. bei korrektem Anschluss und richtiger Energieflussrichtung zeigt das Gerät
nur positive Ströme an.
4. bei Falschanschluss sind alle angezeigten Ströme negativ.
Tauschen Sie die Anschlüsse solange, bis die Anzeige korrekte Werte liefert.
Vor jeder Tauschaktion müssen die Strommesswandler kurzgeschlossen
werden!
