Pegelsonde LGC2
Montage
5.2 Ergänzende Montagehinweise
• Kabellänge
• Kundenspezifisch in Meter oder Fuß
• Begrenzte Kabellänge bei einer Installation mit frei hängendem Gerät mit
• Ein seitliches Bewegen der Pegelsonde kann zu Messfehlern führen.
Installieren Sie deshalb die Sonde an einer strömungs- und turbulenzfreien
Stelle oder verwenden Sie ein Führungsrohr. Der Innendurchmesser des
Führungsrohrs sollte mindestens 1 mm (0,04 Zoll) größer als der
Außendurchmesser des gewählten Geräts sein.
• Um eine mechanische Beschädigung der Messzelle zu vermeiden, ist das
Gerät mit einer Schutzkappe versehen.
• Das Kabelende muss in einem trockenen Raum oder in einem geeigneten
Klemmenkasten enden. Der Klemmenkasten von Pepperl+Fuchs bietet
Feuchtigkeits- und Klimaschutz und ist für eine Installation im Freien
geeignet.
• Kabellängentoleranz: < 5 m (16 Fuß): ±17,5 mm (0,69 Zoll); > 5 m (16 Fuß):
±0,2 %
• Bei Kabelkürzung muss der Filter am Druckausgleichschlauch wieder
aufgesteckt werden. Dazu bietet Pepperl+Fuchs einen Kabelkürzungssatz
als Zubehör an.
• Pepperl+Fuchs empfiehlt verdrilltes, abgeschirmtes Kabel zu verwenden.
• Bei Schiffbauanwendungen: Maßnahmen zur Begrenzung von
Feuerausbreitung entlang von Kabelbündeln sind erforderlich.

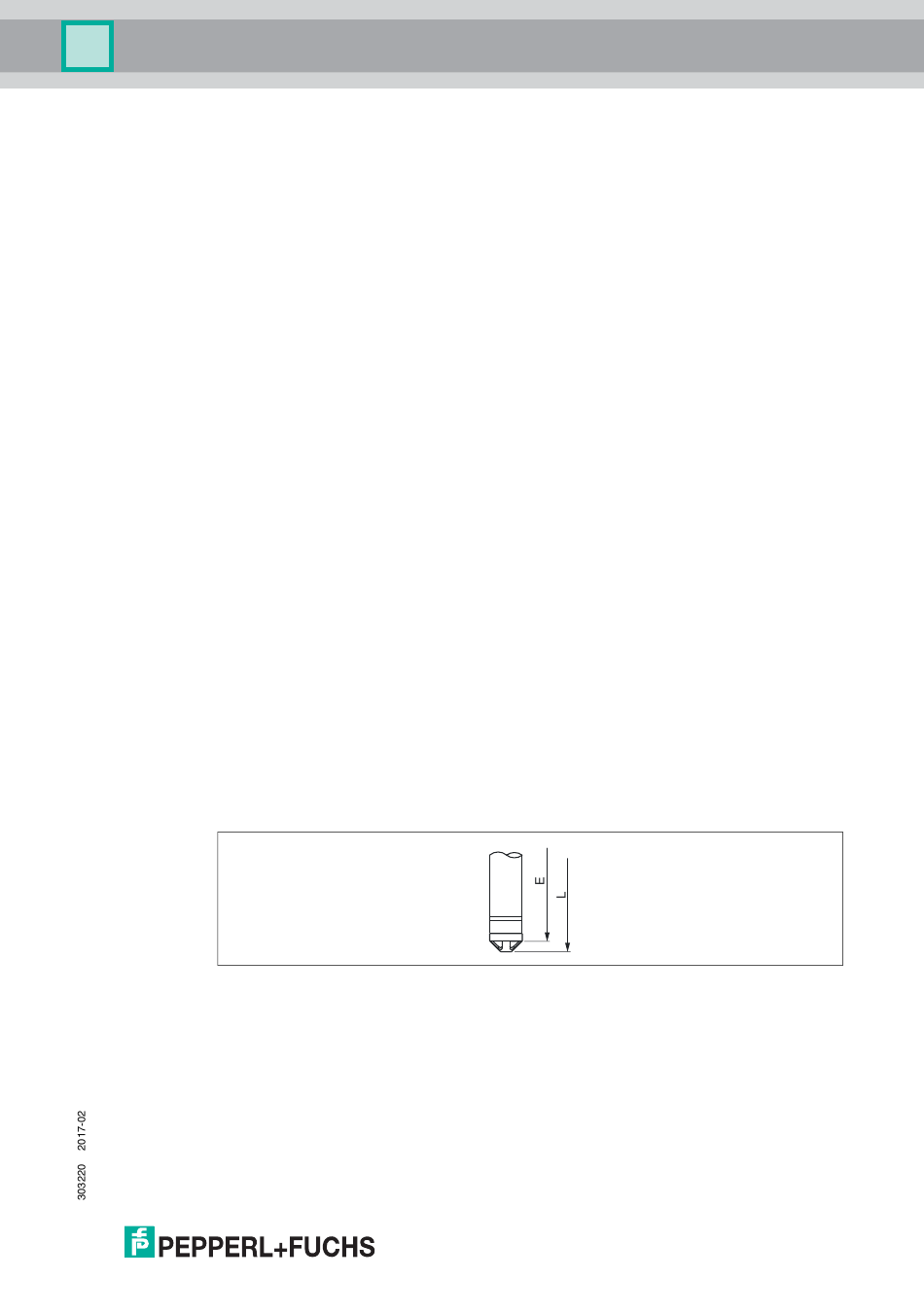

• Die Länge des Tragkabels richtet sich nach dem vorgesehenen
Füllstandnullpunkt. Bei der Messstellenauslegung ist die Höhe der
Schutzkappe zu berücksichtigen. Der Füllstandnullpunkt (E) entspricht der
Position der Prozessmembrane. Füllstandnullpunkt = E; Spitze der
Sonde = L (siehe folgende Abbildung).
Abbildung 5.2
5.3

Abmessungen

Informationen zu den Abmessungen finden Sie in der technischen Information
TI00431O, Kapitel "Konstruktiver Aufbau", siehe Kapitel 1.3.
Kabelmontageschraube oder Abspannklemme sowie bei Ex-Zulassung:
max. 300 m (984 Fuß).
