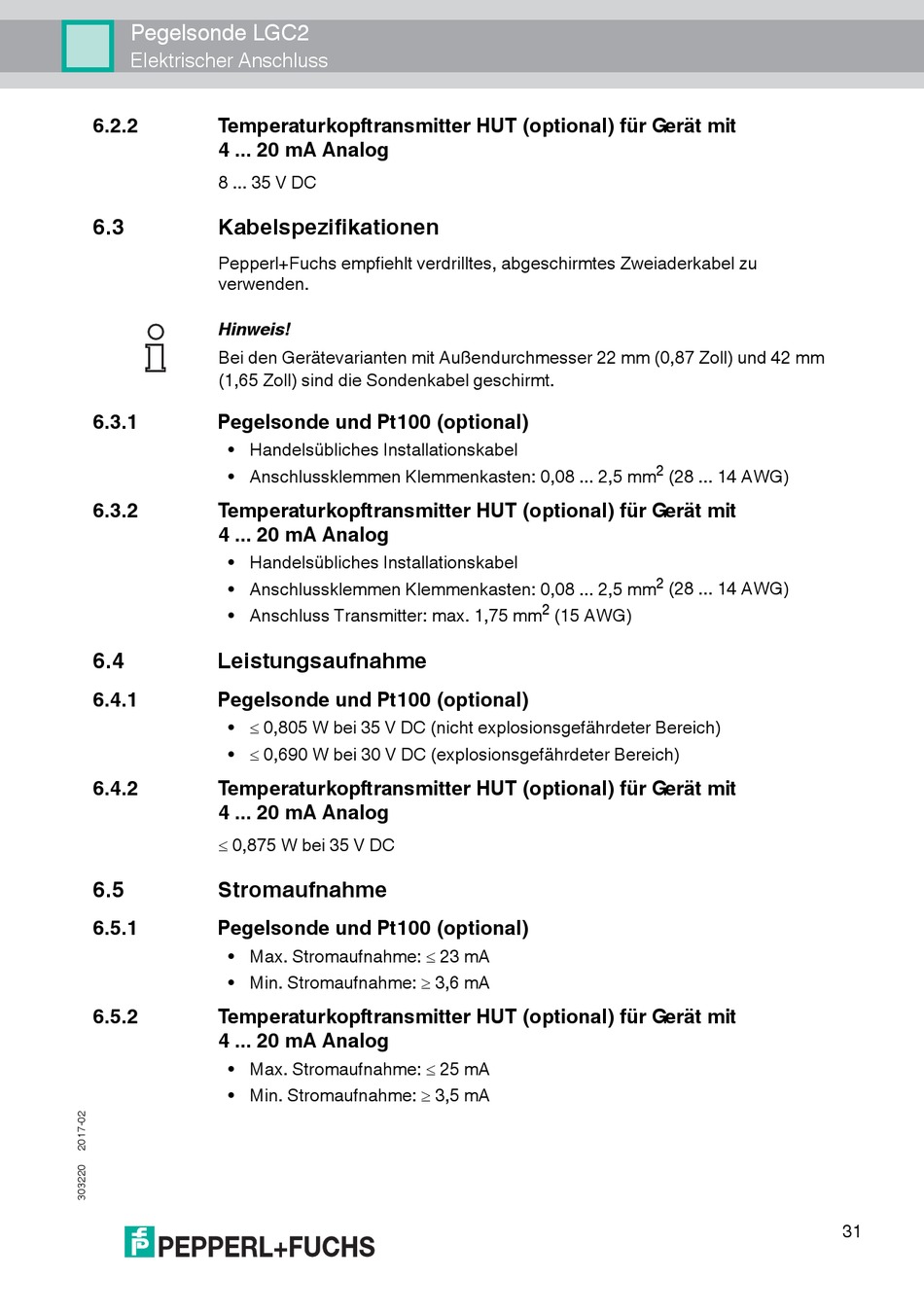

Pegelsonde LGC2
Elektrischer Anschluss
6.2.2 Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
8 ... 35 V DC
6.3

Kabelspezifikationen

Pepperl+Fuchs empfiehlt verdrilltes, abgeschirmtes Zweiaderkabel zu
verwenden.
Hinweis!
Bei den Gerätevarianten mit Außendurchmesser 22 mm (0,87 Zoll) und 42 mm
(1,65 Zoll) sind die Sondenkabel geschirmt.
6.3.1 Pegelsonde und Pt100 (optional)
• Handelsübliches Installationskabel
• Anschlussklemmen Klemmenkasten: 0,08 ... 2,5 mm
6.3.2 Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
• Handelsübliches Installationskabel
• Anschlussklemmen Klemmenkasten: 0,08 ... 2,5 mm
• Anschluss Transmitter: max. 1,75 mm
6.4

Leistungsaufnahme

6.4.1 Pegelsonde und Pt100 (optional)
•  0,805 W bei 35 V DC (nicht explosionsgefährdeter Bereich)
•  0,690 W bei 30 V DC (explosionsgefährdeter Bereich)
6.4.2 Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
 0,875 W bei 35 V DC
6.5

Stromaufnahme

6.5.1 Pegelsonde und Pt100 (optional)
• Max. Stromaufnahme:  23 mA
• Min. Stromaufnahme:  3,6 mA
6.5.2 Temperaturkopftransmitter HUT (optional) für Gerät mit
4 ... 20 mA Analog
• Max. Stromaufnahme:  25 mA
• Min. Stromaufnahme:  3,5 mA
2
(28 ... 14 AWG)
2
(28 ... 14 AWG)
2
(15 AWG)
31
