Produktbeschreibung

3 Produktbeschreibung
3.1

Funktionsweise

Die Keramikmesszelle ist eine trockene Messzelle, d. h. der Druck wirkt direkt auf
die robuste Prozessmembrane aus Keramik des Geräts. Änderungen des
Luftdrucks werden über einen Druckausgleichschlauch durch das Tragkabel
hindurch zur Rückseite der Prozessmembrane aus Keramik geführt und
kompensiert. An den Elektroden des Keramikträgers wird eine, durch die
Bewegung der Prozessmembrane verursachte, druckabhängige
Kapazitätsänderung gemessen. Die Elektronik wandelt diese anschließend in ein
zum Druck proportionales Signal um, welches sich linear zum Füllstand verhält.

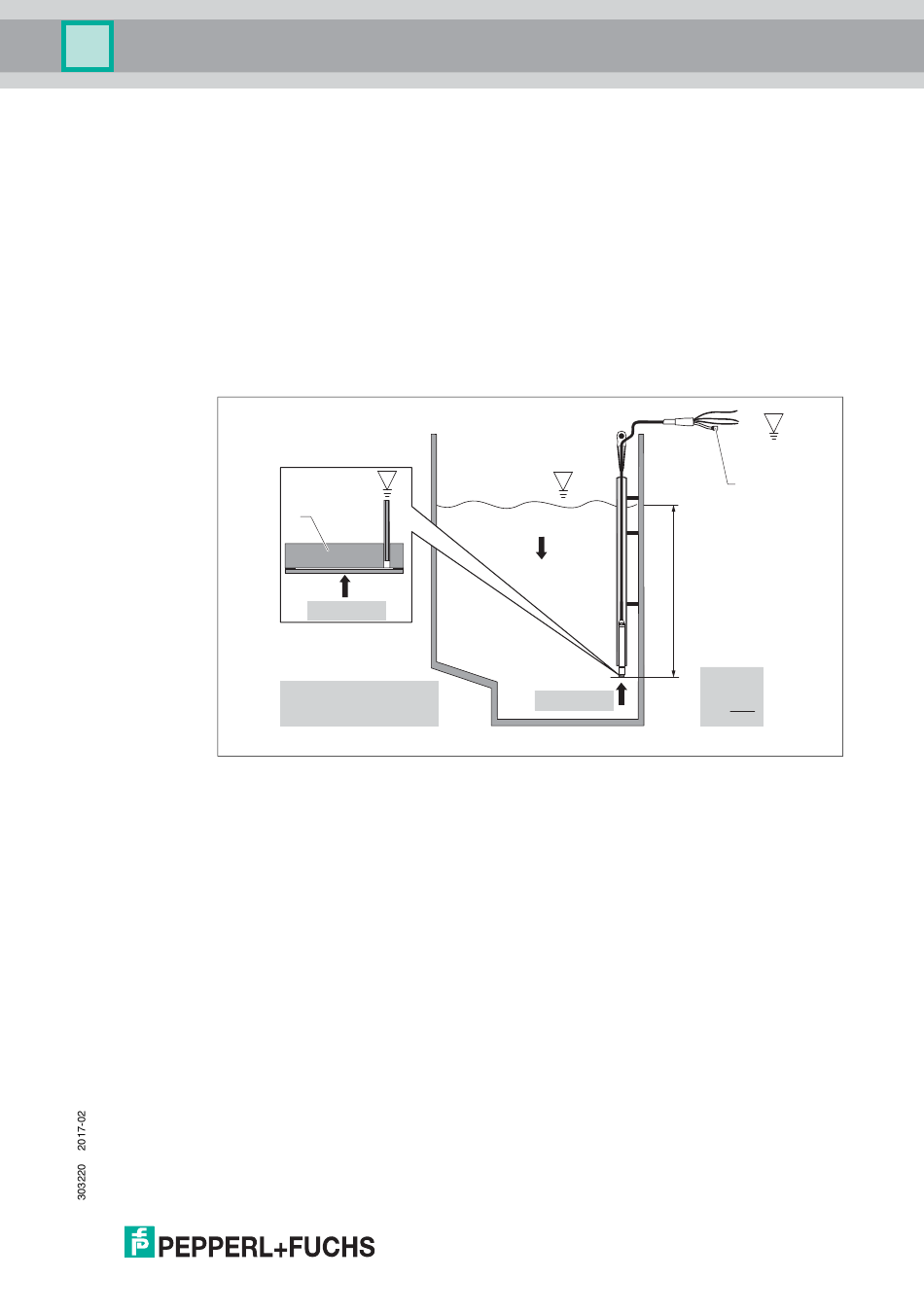

Abbildung 3.1
1
2
h
p
r
g
P
hydr.
P
atm
P
sens
p
atm
1
p = p + p
atm hydr .
Rel.: p = (p + p ) - p
sens atm hydr. atm
Abs.: p = (p + p )
sens atm hydr.
Keramikmesszelle
Druckausgleichschlauch
Höhe Füllstand
Gesamtdruck = Atmosphärendruck + hydrostatischer Druck
Dichte des Messstoffs
Erdbeschleunigung
Hydrostatischer Druck
Atmosphärendruck
Angezeigter Druck vom Sensor
p
atm
p
hydr .
h
p = p + p
atm hydr.
p
atm
2
h ~ p
p
h =
ρ x g
