Pegelsonde LGC2
Montage
5.4 Montage des Geräts mit Abspannklemme

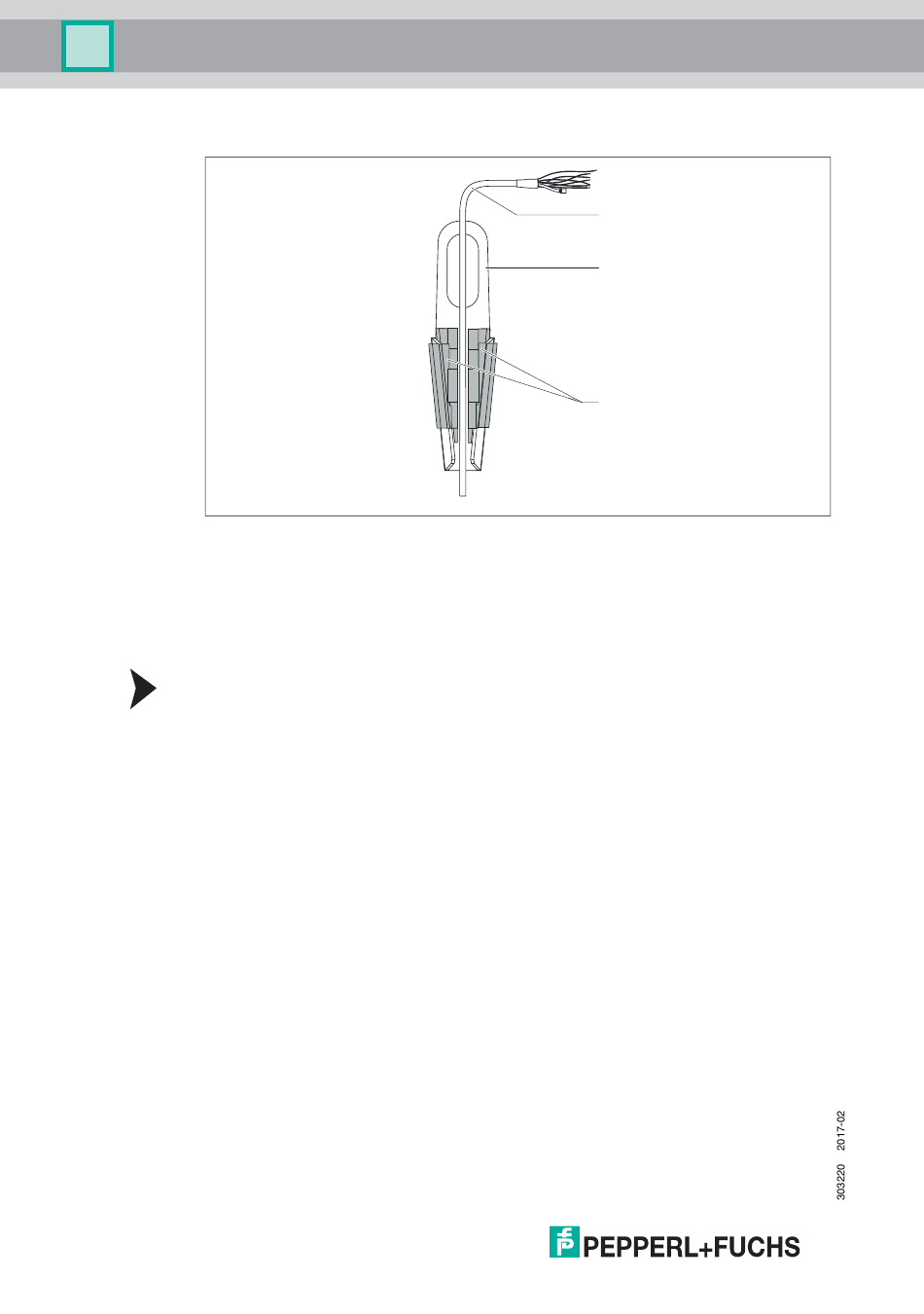

Abbildung 5.3
1
2
3
Abspannklemme montieren
1. Abspannklemme (2) montieren. Beachten Sie bei der Wahl der Befestigung
2. Klemmbacken hochschieben (3). Tragkabel (1) gemäß Abbildung zwischen
3. Tragkabel (1) festhalten und Klemmbacken (3) wieder herunterschieben.
20
Sondenanbindung (Tragkabel)
Abspannklemme
Klemmbacken
das Gewicht des Tragkabels (1) und des Geräts.
die Klemmbacken legen.
Klemmbacken durch leichten Schlag von oben fixieren.
1
2
3
