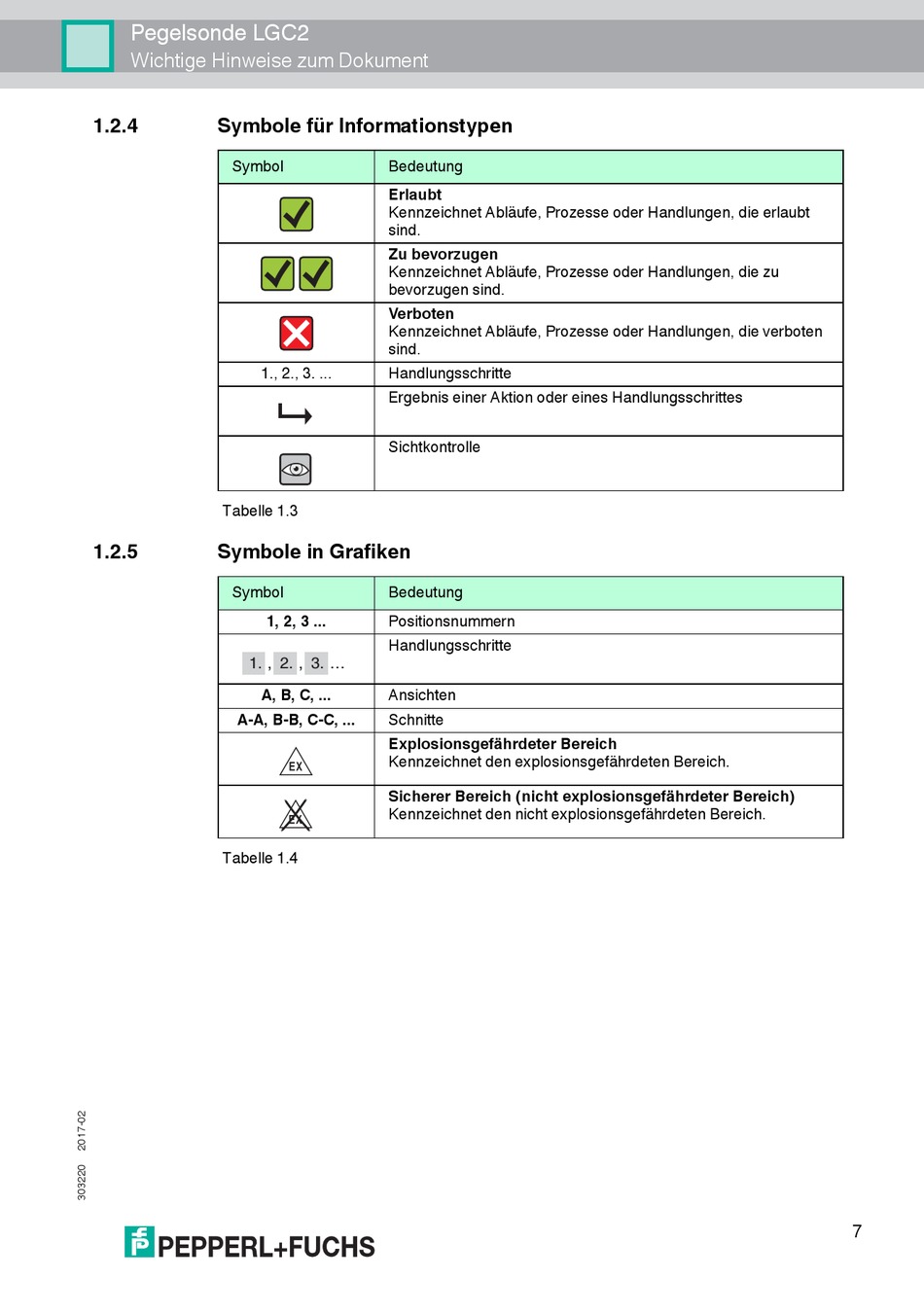

Pepperl+Fuchs LGC2 Kurzanleitung Seite 7

Pegelsonde LGC2
Wichtige Hinweise zum Dokument
1.2.4 Symbole für Informationstypen
Symbol
1., 2., 3. ...
Tabelle 1.3
1.2.5 Symbole in Grafiken
Symbol
1, 2, 3 ...
1.
A, B, C, ...
A-A, B-B, C-C, ...
Tabelle 1.4
Bedeutung
Erlaubt
Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt
sind.
Zu bevorzugen
Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu
bevorzugen sind.
Verboten
Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten
sind.
Handlungsschritte
Ergebnis einer Aktion oder eines Handlungsschrittes
Sichtkontrolle
Bedeutung
Positionsnummern
Handlungsschritte
, 2. , 3.
...
Ansichten
Schnitte
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
7
