Pegelsonde LGC2
Montage
Warnung!
Explosionsgefahr durch Einsatz des Temperaturkopftransmitters
Der Einsatz des Temperaturkopftransmitters HUT im explosionsgefährdeten
Bereich kann zur Explosion führen.
Verwenden Sie den Temperaturkopftransmitter HUT nicht im
explosionsgefährdeten Bereich.
Temperaturkopftransmitter montieren
1. Führen Sie die Montageschrauben (1) mit den Montagefedern (2) durch die
Bohrung des Temperaturkopftransmitters (3).
2. Fixieren Sie die Montageschrauben mit den Sicherungsringen (4).
Sicherungsringe, Montageschrauben und -federn sind im Lieferumfang des
Temperaturkopftransmitters enthalten.
3. Schrauben Sie den Temperaturkopftransmitter im Feldgehäuse fest (Breite
der Schraubendreherschneide max. 6 mm (0,24 Zoll)).
Warnung!
Sachschaden durch falsche Montage
Wenn Sie die Montageschrauben zu fest anziehen, kann das zu einer
Beschädigung des Temperaturkopftransmitters führen.
Ziehen Sie die Montageschrauben nicht zu fest an.

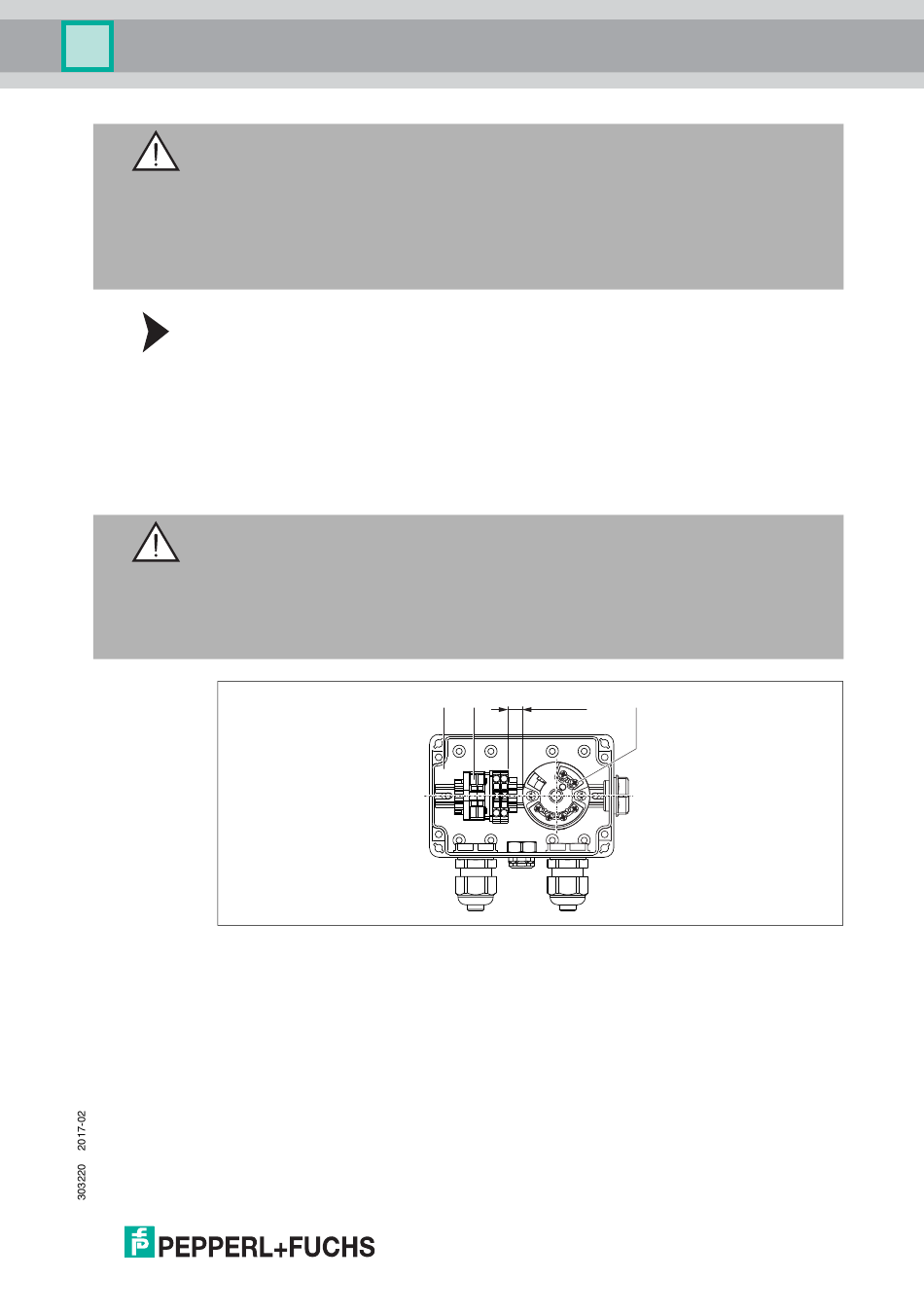

Abbildung 5.6
1 Klemmenkasten
2 Klemmenblock/Anschlussklemmen
3 Temperaturkopftransmitter HUT
Maßeinheit mm (Zoll)
1 2 > 7 (0.28) 3
