Pegelsonde LGC2
Elektrischer Anschluss
6.7

Anschluss Messeinheit

6.7.1 Überspannungsschutz
Um das Gerät und den Temperaturkopftransmitter vor größeren
Störspannungsspitzen zu schützen, empfiehlt Pepperl+Fuchs vor und nach der
Anzeige- und/oder Auswerteeinheit gemäß Abbildung einen
Überspannungsschutz zu installieren.

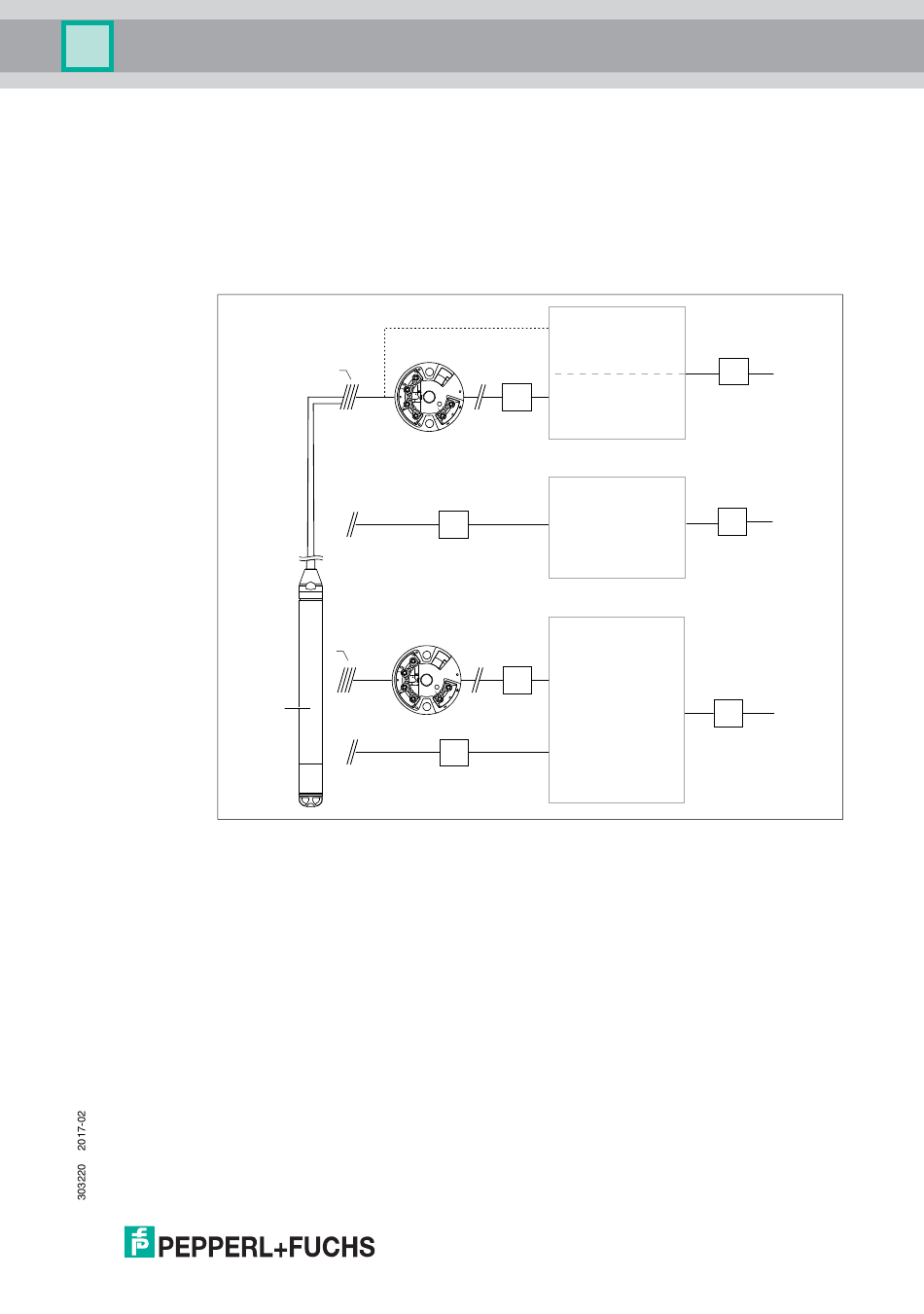

Abbildung 6.4
A Spannungsversorgung, Anzeige- und Auswerteeinheit mit einem Eingang für Pt100-
Widerstandsthermometer
B Spannungsversorgung, Anzeige- und Auswerteeinheit mit einem Eingang für
4 ... 20 mA
C Spannungsversorgung, Anzeige- und Auswerteeinheit mit zwei Eingängen für
4 ... 20 mA
1 Pegelsonde LGC2
2 Anschluss für integriertes Pt100-Widerstandsthermometer im Gerät
3 4 ... 20 mA (Temperatur)
4 4 ... 20 mA (Füllstand)
5 Überspannungsschutz, nicht für den Einsatz im explosionsgefährdeten Bereich
6 Versorgung
2
5
2
1
A
3
5
B
4
B
3
5
C
4
5
5
6
5 6
5
6
