Pegelsonde LGC2
Elektrischer Anschluss

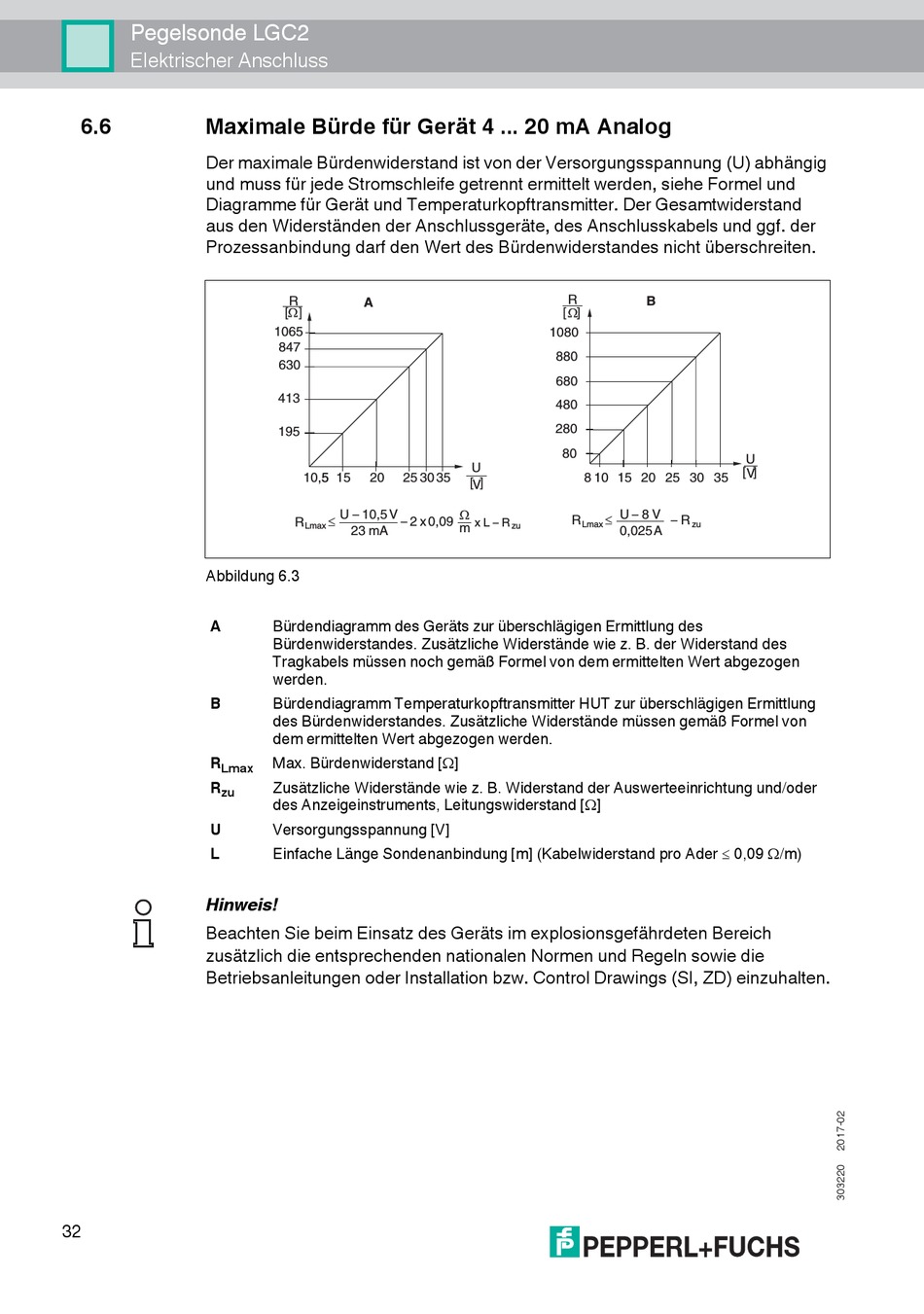

6.6 Maximale Bürde für Gerät 4 ... 20 mA Analog
Der maximale Bürdenwiderstand ist von der Versorgungsspannung (U) abhängig
und muss für jede Stromschleife getrennt ermittelt werden, siehe Formel und
Diagramme für Gerät und Temperaturkopftransmitter. Der Gesamtwiderstand
aus den Widerständen der Anschlussgeräte, des Anschlusskabels und ggf. der
Prozessanbindung darf den Wert des Bürdenwiderstandes nicht überschreiten.
Abbildung 6.3
A
B
R
Lmax
R
zu
U
L
Hinweis!
Beachten Sie beim Einsatz des Geräts im explosionsgefährdeten Bereich
zusätzlich die entsprechenden nationalen Normen und Regeln sowie die
Betriebsanleitungen oder Installation bzw. Control Drawings (SI, ZD) einzuhalten.
32
A
R
[ ]
1065
847
630
413
195
10, 5 15 5 20 25 30 35
U – 10,5 V
R – 2 x 0,09
Lmax
23 mA
Bürdendiagramm des Geräts zur überschlägigen Ermittlung des
Bürdenwiderstandes. Zusätzliche Widerstände wie z. B. der Widerstand des
Tragkabels müssen noch gemäß Formel von dem ermittelten Wert abgezogen
werden.
Bürdendiagramm Temperaturkopftransmitter HUT zur überschlägigen Ermittlung
des Bürdenwiderstandes. Zusätzliche Widerstände müssen gemäß Formel von
dem ermittelten Wert abgezogen werden.
Max. Bürdenwiderstand []
Zusätzliche Widerstände wie z. B. Widerstand der Auswerteeinrichtung und/oder
des Anzeigeinstruments, Leitungswiderstand []
Versorgungsspannung [V]
Einfache Länge Sondenanbindung [m] (Kabelwiderstand pro Ader  0,09 /m)
R
[ ]
1080
880
680
480
280
80
U
8 10 15
[ ] V
U – 8 V
R
x L – R
Lmax
zu
m
0,025 A
B
U
[ ] V
20 25 30 35
– R
zu
