Pegelsonde LGC2
Montage
5.5 Montage des Geräts mit Kabelmontageschraube

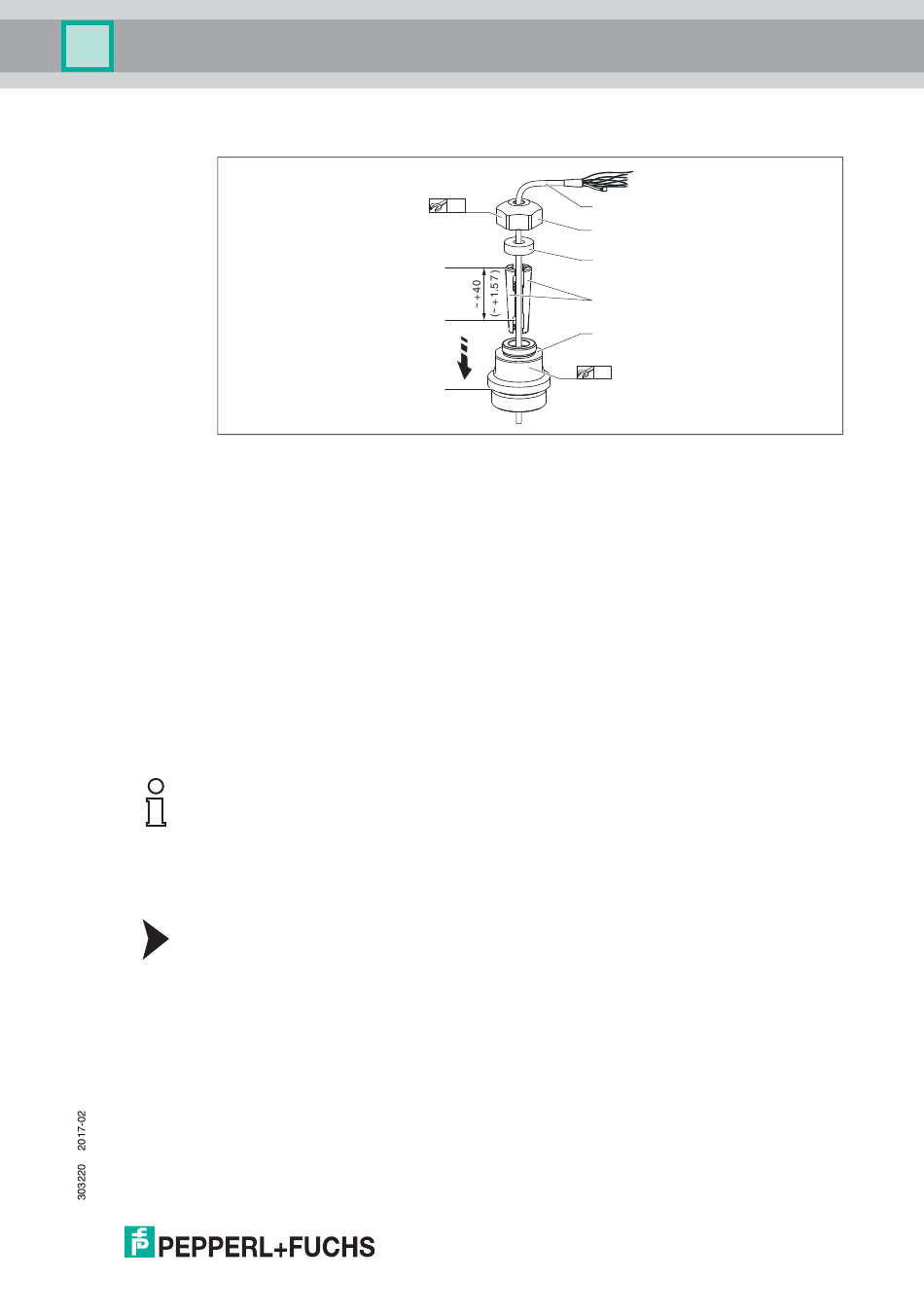

Abbildung 5.4
1 Sondenanbindung (Tragkabel)
2 Deckel Kabelmontageschraube
3 Dichtring
4 Klemmhülsen
5 Anschlussstück Kabelmontageschraube
6 Oberkante Klemmhülse
7 Gewünschte Länge Tragkabel und Sonde des Geräts vor dem Zusammenbau
8 Nach dem Zusammenbau befindet sich Position 7 bei der Kabelmontageschraube mit
G1-1/2-Gewinde in Höhe Dichtfläche Anschlussstück bzw. NPT1-1/2-Gewinde in Höhe
Gewindeende Anschlussstück
Maßeinheit mm (Zoll). Darstellung mit Gewinde G1-1/2.
Hinweis!
Wenn Sie das Gerät bis zu einer bestimmten Tiefe ablassen möchten, legen Sie
die Klemmhülsen mit der Oberkante 40 mm (4,57 Zoll) höher als die gewünschte
Tiefe an. Schieben Sie dann das Tragkabel mit der Klemmhülse nach folgender
Handlungsanweisung, Schritt 6 in das Anschlussstück.
Kabelmontageschraube mit G1-1/2 bzw. NPT1-1/2-Gewinde montieren
1. Gewünschte Länge Tragkabel auf dem Tragkabel markieren.
2. Sonde durch die Messöffnung führen und am Tragkabel vorsichtig ablassen.
Tragkabel fixieren, so dass ein Abgleiten verhindert wird.
3. Anschlussstück (5) über das Tragkabel schieben und in die Messöffnung fest
einschrauben.
4. Dichtring (3) und Deckel (2) von oben auf das Kabel schieben. Dichtring in
den Deckel drücken.
5. Klemmhülsen (4) um das Tragkabel (1) an der markierten Stelle gemäß
Abbildung legen.
6. Tragkabel mit Klemmhülsen (4) in das Anschlussstück (5) schieben.
