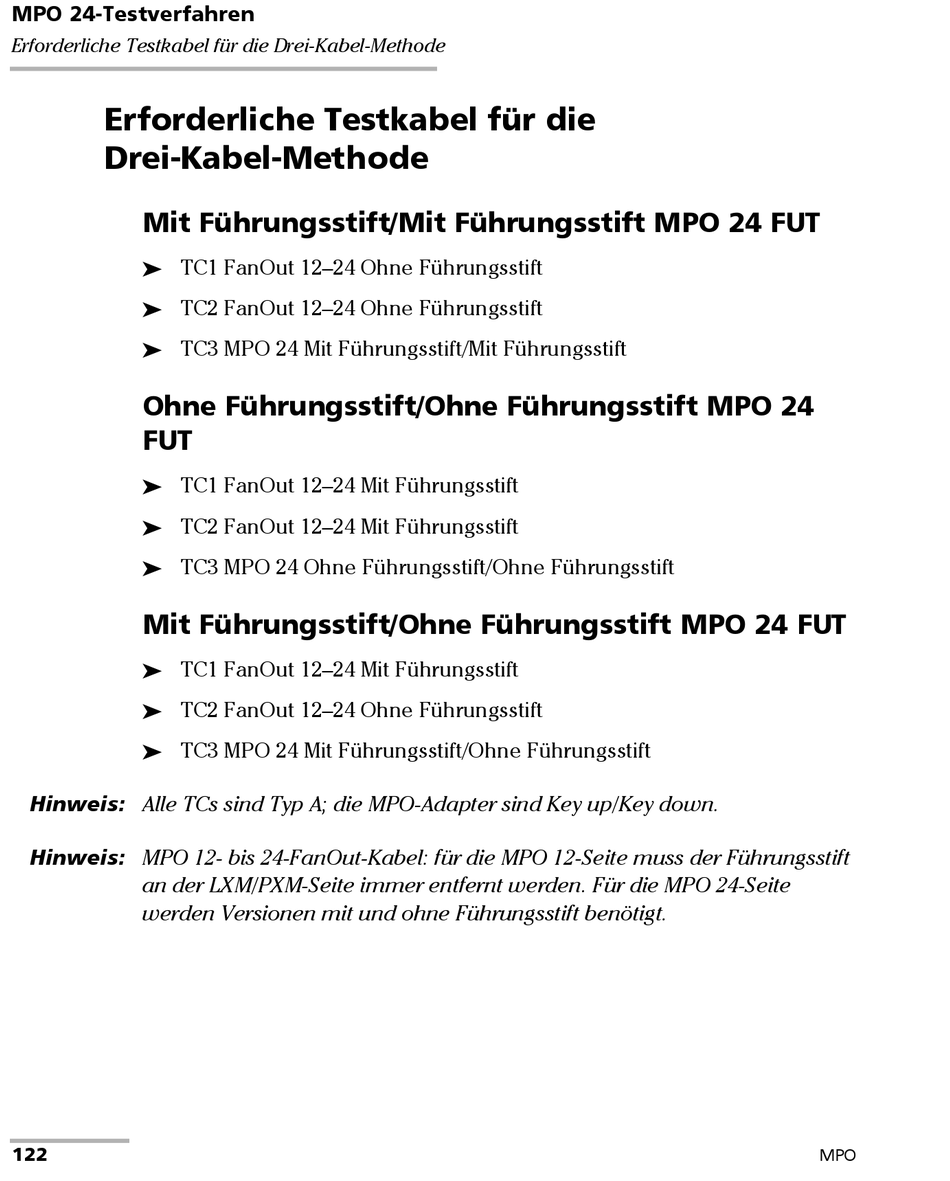

MPO 24-Testverfahren
Erforderliche Testkabel für die Drei-Kabel-Methode
Erforderliche Testkabel für die
Drei-Kabel-Methode
Mit Führungsstift/Mit Führungsstift MPO 24 FUT
TC1 FanOut 12–24 Ohne Führungsstift

TC2 FanOut 12–24 Ohne Führungsstift

TC3 MPO 24 Mit Führungsstift/Mit Führungsstift

Ohne Führungsstift/Ohne Führungsstift MPO 24
FUT
TC1 FanOut 12–24 Mit Führungsstift

TC2 FanOut 12–24 Mit Führungsstift

TC3 MPO 24 Ohne Führungsstift/Ohne Führungsstift

Mit Führungsstift/Ohne Führungsstift MPO 24 FUT
TC1 FanOut 12–24 Mit Führungsstift

TC2 FanOut 12–24 Ohne Führungsstift

TC3 MPO 24 Mit Führungsstift/Ohne Führungsstift

Hinweis: Alle TCs sind Typ A; die MPO-Adapter sind Key up/Key down.
Hinweis: MPO 12- bis 24-FanOut-Kabel: für die MPO 12-Seite muss der Führungsstift
an der LXM/PXM-Seite immer entfernt werden. Für die MPO 24-Seite
werden Versionen mit und ohne Führungsstift benötigt.
122
MPO
