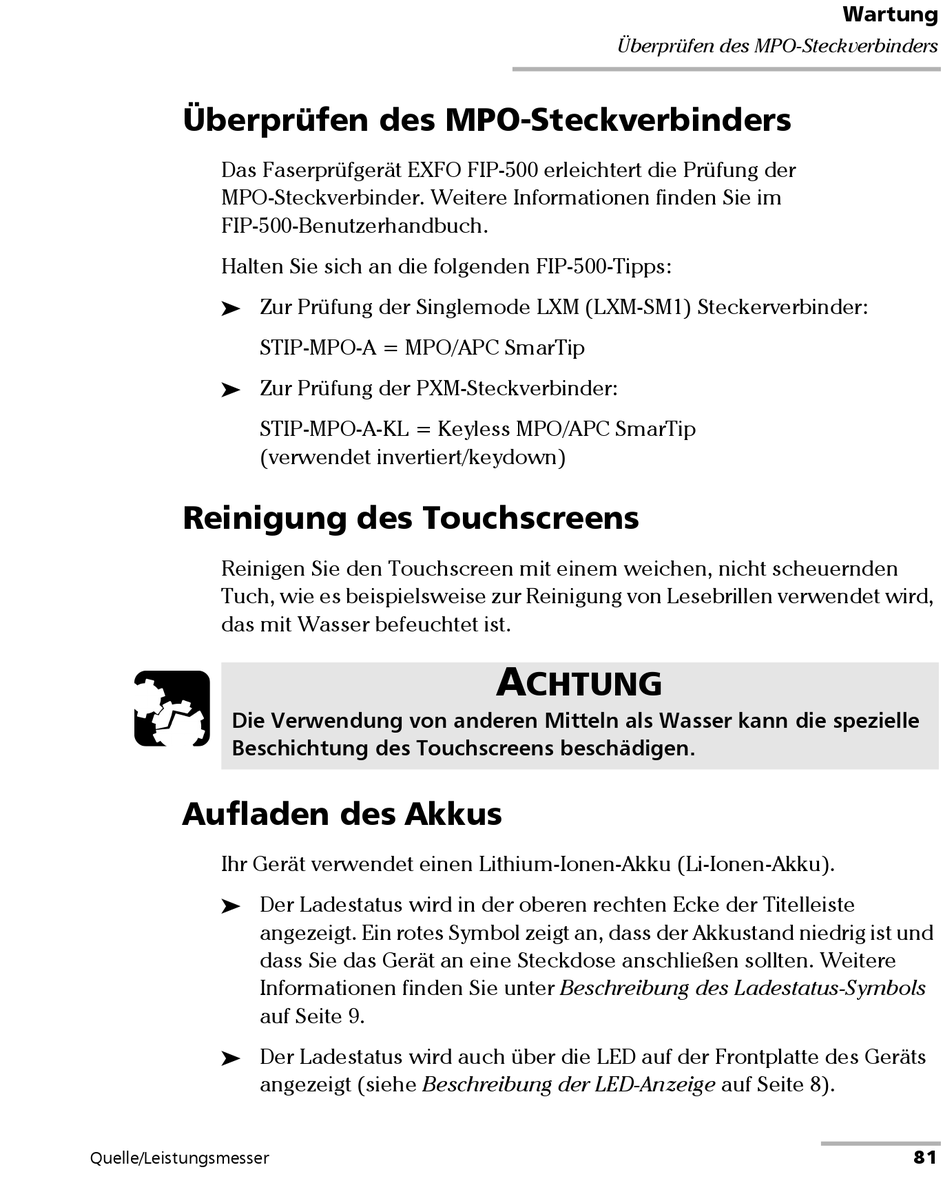

Überprüfen des MPO-Steckverbinders
Das Faserprüfgerät EXFO FIP-500 erleichtert die Prüfung der
MPO-Steckverbinder. Weitere Informationen finden Sie im
FIP-500-Benutzerhandbuch.
Halten Sie sich an die folgenden FIP-500-Tipps:
Zur Prüfung der Singlemode LXM (LXM-SM1) Steckerverbinder:

STIP-MPO-A = MPO/APC SmarTip
Zur Prüfung der PXM-Steckverbinder:

STIP-MPO-A-KL = Keyless MPO/APC SmarTip
(verwendet invertiert/keydown)

Reinigung des Touchscreens

Reinigen Sie den Touchscreen mit einem weichen, nicht scheuernden
Tuch, wie es beispielsweise zur Reinigung von Lesebrillen verwendet wird,
das mit Wasser befeuchtet ist.
Die Verwendung von anderen Mitteln als Wasser kann die spezielle
Beschichtung des Touchscreens beschädigen.

Aufladen des Akkus

Ihr Gerät verwendet einen Lithium-Ionen-Akku (Li-Ionen-Akku).
Der Ladestatus wird in der oberen rechten Ecke der Titelleiste

angezeigt. Ein rotes Symbol zeigt an, dass der Akkustand niedrig ist und
dass Sie das Gerät an eine Steckdose anschließen sollten. Weitere
Informationen finden Sie unter Beschreibung des Ladestatus-Symbols
auf Seite 9.
Der Ladestatus wird auch über die LED auf der Frontplatte des Geräts

angezeigt (siehe Beschreibung der LED-Anzeige auf Seite 8).
Quelle/Leistungsmesser
Überprüfen des MPO-Steckverbinders
A
CHTUNG
Wartung
81
