Benutzerhandbuch
PPM1
PON-Leistungsmesser
www.EXFO.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EXFO PPM1

Inhaltszusammenfassung für EXFO PPM1

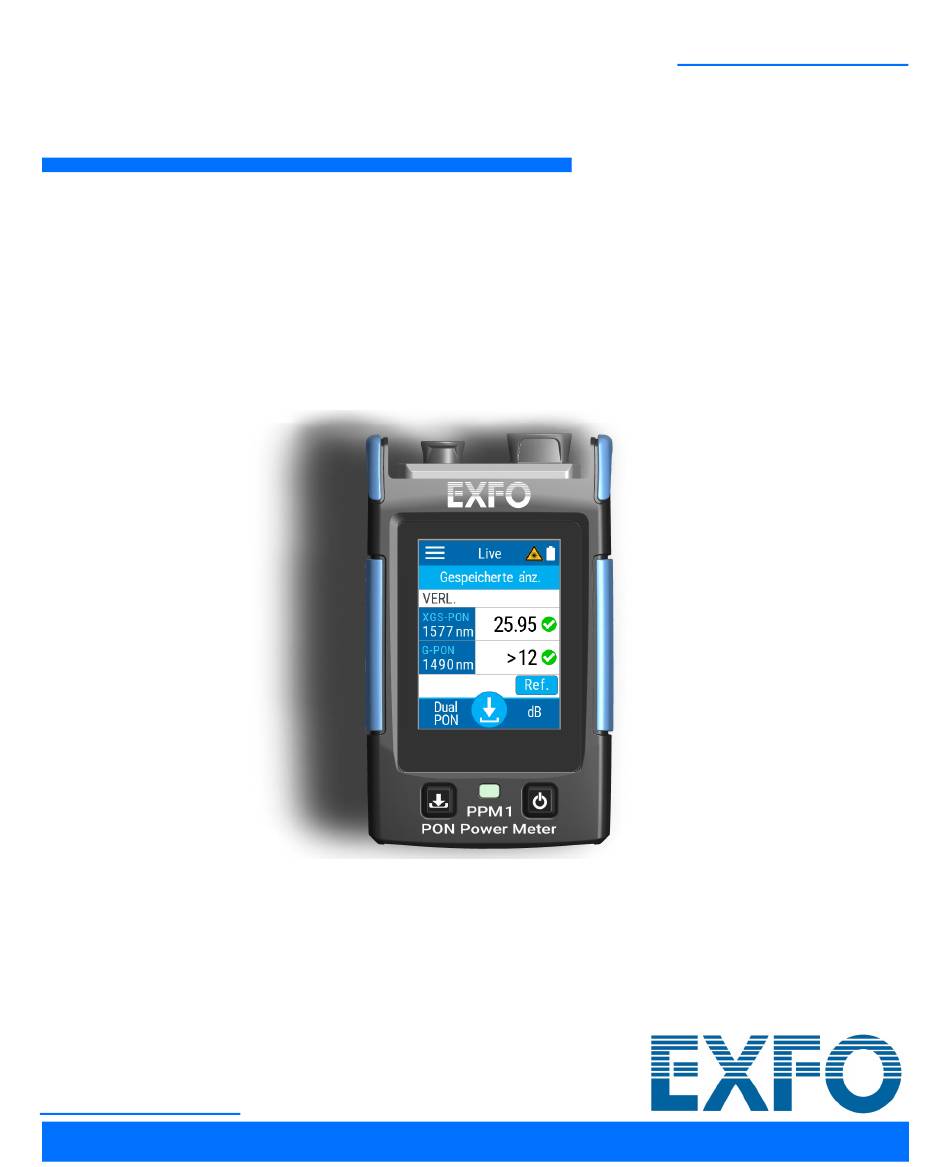

  • Seite 1 Benutzerhandbuch PPM1 PON-Leistungsmesser www.EXFO.com...

  • Seite 2: Maßeinheiten

    Copyright © 2022 EXFO Inc. Alle Rechte vorbehalten. Ohne ausdrückliche schriftliche Erlaubnis von EXFO Inc. (EXFO) darf kein Teil dieses Dokuments für irgendwelche Zwecke oder in irgendeiner Form mit irgendwelchen Mitteln, elektronisch oder mechanisch, mittels Fotokopie, durch Aufzeichnung oder anderweitig reproduziert, gespeichert oder übertragen werden.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Rechtliche Informationen ....................... vi 1 Einführung in die Bedienung des PPM1 PON-Leistungsmesser ....1 Hauptmerkmale ........................2 Verfügbare Optionen ......................4 Beschreibung der LED-Anzeige ....................5 Beschreibung des Akkustatus-Symbols ...................6 Energiequellen ........................7 Temperaturverwaltung ......................8 Technische Daten ........................8 Vorschriften ..........................9 2 Sicherheitsinformationen ................11 Allgemeine Sicherheitsinformationen ...................11...
  • Seite 4 Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) ........45 Automatische Erkennung von Wellenlängen (Pro-Modelle) ..........50 Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) ........52 Einstellung von Referenzwerten auf Ihrem PPM1 ..............56 Umschalten zwischen Leistungs- und Verlustmessungen ............58 Nullung elektrischer Offsets ....................61 Messen von Leistung oder Verlust ..................62 Arbeiten im Min./Max.
  • Seite 5 Kontaktaufnahme mit dem Technischen Support ...............104 Systeminformationen anzeigen ..................105 Transport ..........................106 7 Garantie ....................107 Allgemeine Hinweise ......................107 Gray Market und Gray Market Produkte ................108 Haftung ..........................109 Ausschlüsse ........................109 Bescheinigung ........................110 Wartung und Reparatur ......................110 Internationale EXFO-Servicefachhändler ................112 Index ......................113 PON-Leistungsmesser...

  • Seite 6: Rechtliche Informationen

    US-Erklärung zu elektromagnetischen Funkstörungen Elektronische Test- und Messgeräte unterliegen nicht den Bestimmungen von FCC Teil 15, Unterteil B (für die USA). EXFO Inc. bemüht sich dennoch, die Einhaltung der anwendbaren Normen sicherzustellen. Die durch diese Normen festgelegten Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störeinflüssen bieten, wenn das...

  • Seite 7: Kanadische Erklärung Zu Elektromagnetischen Funkstörungen

    Rechtliche Informationen Kanadische Erklärung zu elektromagnetischen Funkstörungen Dieses Gerät erzeugt, verwendet und strahlt möglicherweise Hochfrequenzenergie ab und kann, wenn es nicht gemäß der Benutzeranleitung installiert und verwendet wird, Funkstörungen verursachen. Der Betrieb dieses Geräts in einem Wohngebiet kann möglicherweise zu unerwünschten Interferenzen führen. Achtung: Dieses Gerät ist nicht für den Einsatz in Wohnumgebungen vorgesehen und bietet möglicherweise keinen ausreichenden Schutz für den Funkempfang in solchen Umgebungen.

  • Seite 8: Konformitätserklärung Des Lieferanten (Sdoc)

    Strahlung, induktiver und/oder kapazitiver Kopplung zur Behandlung von Material für Inspektions-/Analysezwecke oder zur Übertragung von elektromagnetischer Energie verwendet wird. Konformitätserklärung des Lieferanten (SDoC) Die SDoC für Ihr Produkt lautet wie folgt: CAN ICES-001 (A) / NMB-001 (A) viii PPM1...

  • Seite 9: Eu- Und Uk-Erklärung Zur Elektromagnetischen Verträglichkeit

    Rechtliche Informationen EU- und UK-Erklärung zur elektromagnetischen Verträglichkeit Warnung: Dies ist ein Produkt der Klasse A. In Wohnumgebungen kann dieses Produkt Funkstörungen verursachen. In diesem Fall ist der Benutzer gegebenenfalls verpflichtet, angemessene Maßnahmen zu ergreifen. Ihr Produkt ist für die Verwendung in elektromagnetischen Industrieumgebungen geeignet.

  • Seite 10: Informationen Zur Einhaltung Der Wlan-Richtlinien In Kanada Und Den Usa

    Die Verwendung von Funkgeräten in Krankenhäusern ist auf die von  jedem Krankenhaus festgelegten Grenzen beschränkt. Hochleistungsradare werden als Hauptnutzer der 5,25 bis 5,35 GHz-  und 5,65 bis 5,85 GHz-Bänder zugewiesen. Diese Radarstationen können Störungen und/oder Schäden an diesem Gerät verursachen. PPM1...

  • Seite 11: Erklärung Zur Strahlenexposition

    Rechtliche Informationen Erklärung zur Strahlenexposition: Das Produkt entspricht dem für eine unkontrollierte Umgebung  festgelegten Grenzwert für tragbare HF-Belastung in den USA/Kanada und ist beim bestimmungsgemäßen Gebrauch, wie in dieser Benutzerdokumentation beschrieben, sicher. Eine weitere Reduzierung der HF-Belastung kann erreicht werden, ...

  • Seite 12: Informationen Zur Einhaltung Von Eu- Und Uk-Richtlinien Für Drahtlose Kommunikation

    Ausführliche Informationen hierzu sollte der Endbenutzer bei der nationalen Behörde für Funkfrequenzen in Frankreich einholen. Vereinfachte Konformitätserklärung für EU und UK Hiermit erklärt EXFO, dass die Funkanlage des Typs „PPM1“ der europäischen Richtlinie 2014/53/EU und der britischen Gesetzgebung S.I. 2017/1206 Radio Equipment Regulations 2017 entspricht.

  • Seite 13: Japanisches Technisches Konformitätszeichen Für Das Funkgesetz

    Rechtliche Informationen EU-Wirtschaftsbeteiligter EXFO Solutions SAS 2, rue Jacqueline Auriol, Saint-Jacques-de-la-Lande, 35091 Rennes Cedex 9 FRANCE Japanisches technisches Konformitätszeichen für das Funkgesetz Dieses Gerät enthält spezielle Funkausrüstungen, die gemäß dem Funkgesetz nach der Technical Regulation Conformity Certification für Japan zertifiziert wurden.

  • Seite 15: Einführung In Die Bedienung Des Ppm1 Pon-Leistungsmesser

    Werkzeug, mit dem Sie die optische Signalleistung oder die Werte für den Verbindungsverlust messen und auf Knopfdruck speichern können. Mit seinem robusten Taschenformat ist PPM1 für den intensiven Einsatz im Feld konzipiert. Es verfügt über einen Datenspeicher mit hoher Kapazität für Testergebnisse.

  • Seite 16: Hauptmerkmale

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Hauptmerkmale Hauptmerkmale Ihr PPM1 verfügt über Folgende Merkmale: Farbdarstellung  Kapazitiver Touchscreen-Bildschirm  Strom- und Speichertasten zum schnellen Bedienen  Wiederaufladbarer Akku  Funktioniert mit USB-Stromversorgung, auch beim Laden des Akkus,  und Sie können zwischen den beiden Modi wechseln, ohne den Betrieb zu beeinträchtigen...

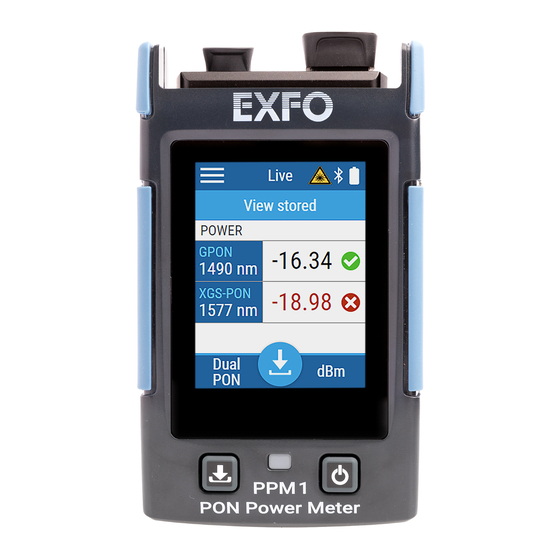

  • Seite 17 Einführung in die Bedienung des PPM1 PON-Leistungsmesser Hauptmerkmale Vorderseite Detektor-Anschluss VFL (optional) Touchscreen Ein-/Aus-Taste Speichertaste LED für Akkustatus PON-Leistungsmesser...

  • Seite 18: Verfügbare Optionen

    Mehrere Optionen sind verfügbar für das PON-Leistungsmesser: Option Beschreibung PPM1-D Einstiegsmodell (1490, 1550 und 1577 nm) mit einem Standardbereich von 15 bis -45 dBm. PPM1-PRO-D High-End-Modell (1490, 1550, 1577, 1310 und 1625 nm) mit VFL- und Breitbandoptionen und Standardbereich von 15 bis -45 dBm. PPM1...

  • Seite 19: Beschreibung Der Led-Anzeige

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Beschreibung der LED-Anzeige Beschreibung der LED-Anzeige Die LED-Anzeige, die sich zwischen den beiden Tasten befindet, biete Ihnen Informationen zum Akkustatus. Gerät Status Bedeutung Angeschlossen Der Akku wird gerade geladen und der an eine externe...

  • Seite 20: Beschreibung Des Akkustatus-Symbols

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Beschreibung des Akkustatus-Symbols Beschreibung des Akkustatus-Symbols Das Akkustatussymbol wird in der oberen rechten Ecke der Titelleiste angezeigt. Es ergänzt die von der LED des Geräts angezeigten Informationen. Symbol Bedeutung Der Teil des Symbols, der in der Titelleiste weiß (hier schwarz) erscheint, spiegelt den aktuellen Akkuladestand wider.

  • Seite 21: Energiequellen

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Energiequellen Energiequellen Das PON-Leistungsmesser arbeitet mit den folgenden Stromquellen: Nur zur Verwendung in Innenräumen: USB-Netzadapter, der an eine  Steckdose angeschlossen ist (schnellste Art, den Akku aufzuladen). Hinweis: Die Standard-USB-Anschlüsse eines Computers können Ihr Gerät mit Strom versorgen oder seinen Akku aufladen, aber es wird langsamer sein, als wenn Sie den Adapter verwenden.

  • Seite 22: Temperaturverwaltung

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Temperaturverwaltung Temperaturverwaltung Die Innentemperatur Ihres Geräts hängt von der Umgebungstemperatur ab. Ihr Gerät wurde so konstruiert, dass es sein Verhalten zur Regulierung der Temperatur entsprechend anpasst. Aus diesem Grund könnten Sie bei hohen Temperaturen Warnmeldungen erhalten. Wenn die Temperatur weiter ansteigt und den Grenzwert erreicht, wird Ihr Gerät sich zum...

  • Seite 23: Vorschriften

    Einführung in die Bedienung des PPM1 PON-Leistungsmesser Vorschriften Vorschriften Machen Sie sich vor der Inbetriebnahme des hier beschriebenen Produkts mit den folgenden Sicherheitsvorschriften vertraut: ARNUNG Bezieht sich auf eine mögliche Gefahr für den Benutzer. Der unsachgemäße Betrieb des Geräts kann zum Tod oder zu schweren Verletzungen führen.

  • Seite 25: Sicherheitsinformationen

    Gerät bereitgestellte Schutz beeinträchtigt werden. ARNUNG Verwenden Sie ausschließlich für Ihr Gerät bestimmtes und von EXFO zugelassenes Zubehör. Eine vollständige Liste der für Ihr Gerät erhältlichen Zubehörteile entnehmen Sie bitte dessen technischen Spezifikationen oder wenden Sie sich an EXFO. PON-Leistungsmesser...
  • Seite 26 Sicherheitsinformationen Allgemeine Sicherheitsinformationen ICHTIG Beziehen Sie sich auf die Dokumentation des Herstellers des mit Ihrem EXFO-Produkt verwendeten Zubehörs. Es kann Umgebungs- und/oder Betriebsbedingungen enthalten, die ihre Verwendung einschränken. ICHTIG Wenn das Symbol an Ihrem Gerät angezeigt wird, beachten Sie unbedingt die entsprechenden Anweisungen in der Benutzerdokumentation.

  • Seite 27: Weitere Sicherheitssymbole Auf Ihrem Gerät

    Sicherheitsinformationen Weitere Sicherheitssymbole auf Ihrem Gerät Weitere Sicherheitssymbole auf Ihrem Gerät Eines oder mehrere der folgenden Symbole sind möglicherweise auf Ihrem Gerät vorhanden. Symbol Bedeutung Gleichstrom Wechselstrom Das Gerät verfügt über eine Erdungsklemme (Masseklemme). Das Gerät verfügt über eine Schutzerdungsklemme. Das Gerät verfügt über eine Gehäuse- oder Chassisklemme.

  • Seite 28: Informationen Zur Lasersicherheit (Geräte Mit Vfl)

    Ihr Instrument entspricht dem Standard IEC 60825-1: 2014. Am optischen Ausgangsanschluss kann Laserstrahlung auftreten. Die folgenden Schilder geben an, dass das Produkt eine Quelle der Klasse 2 enthält: Das folgende Symbol bedeutet „NICHT IN DEN STRAHL SCHAUEN“. Befindet sich auf der Rückseite des Geräts PPM1...

  • Seite 29: Informationen Zur Elektrischen Sicherheit

    Sofern nicht anders angegeben, sind sämtliche Schnittstellen  ausschließlich für den Anschluss von ES1-Schaltkreisen bestimmt. Laden Sie den Akku nur mit dem von EXFO mitgelieferten  USB-Netzteil auf. Es sorgt für eine angemessene Isolierung zwischen Primär- und Sekundärquelle und entspricht den Spezifikationen des Landes, in dem das Gerät verkauft wurde.
  • Seite 30 Gerät:  95 % nicht kondensierend Relative Luftfeuchtigkeit  USB-Netzteil: 10 % bis 90 % nicht kondensierend  Maximale Betriebshöhe 2000 m (6562 ft) (an externe Stromquelle  angeschlossenes Gerät) 5000 m (16405 ft) (Gerät wird mit Akku betrieben)  PPM1...
  • Seite 31 Sicherheitsinformationen Informationen zur elektrischen Sicherheit Gerätedaten Verschmutzungsgrad 2 (Gerät an externe Stromquelle angeschlossen)  3 (Gerät wird mit Akku betrieben)  IP-Einstufung IP54-Design für Staub- und Wasserschutz Überspannungskategorie Gerät: I  USB-Netzteil: II  Messkategorie Nicht eingestuft für die Messkategorien II, III oder IV Eingangsleistung Gerät: 5 V ;...

  • Seite 33: Ppm1 Einrichten Und Verwenden

    Gerät einschalten Wenn Sie das Gerät zum allerersten Mal einschalten, wird ein Assistent angezeigt, mit dem Sie die Lizenzvereinbarung von EXFO lesen und akzeptieren, dann Sprache und Uhrzeit einstellen und anschließend anzeigen können, wo Sie die Benutzerdokumentation einsehen können.

  • Seite 34: Reinigung Und Anschluss Von Lichtwellenleitern

    Untersuchen Sie stets die Faserenden und vergewissern Sie sich,  dass diese so sauber sind, wie weiter unten angegeben, bevor Sie sie in den Anschluss einsetzen. EXFO übernimmt keine Verantwortung für Beschädigung oder Fehler, die durch falsche Reinigung oder Handhabung verursacht werden.
  • Seite 35 EXFO verwendet qualitativ hochwertige Steckverbinder gemäß der Norm EIA-455-21A. Damit die Steckverbinder stets sauber und in gutem Zustand sind, empfiehlt EXFO, sie vor dem Anschluss mit einer zu untersuchen. Andernfalls könnten die Steckverbinder dauerhaft beschädigt und die Messwerte verschlechtert werden.

  • Seite 36: Gerät Ausschalten

    PPM1 einrichten und verwenden Gerät ausschalten Gerät ausschalten Sofern in dieser Dokumentation nicht anders angegeben, bleiben die Einstellungen, die Sie an Ihrem Gerät konfigurieren, auch dann im Speicher erhalten, wenn Sie das Gerät ausschalten. So schalten Sie das Gerät aus: Drücken Sie die Ein-/Ausschalttaste.

  • Seite 37: Das Hauptfenster Verstehen

    PPM1 einrichten und verwenden Das Hauptfenster verstehen Das Hauptfenster verstehen Das Hauptfenster von PON-Leistungsmesser ist der Ausgangspunkt der Anwendung. Sie können Messungen durchführen und durch die Ergebnisse navigieren. Anzeige des Ladezustands des Akkus Aktueller Anzeigemodus (Echtzeit- oder gespeicherte Messungen) VFL-Anzeige Menü...

  • Seite 38: Auswahl Des Leistungsmessermodus

    10G-EPON, RFvideo und RFoG zu testen. Diese verschiedenen Technologien bzw. Schichten können im selben Netz koexistieren. Sie können den PPM1 so konfigurieren, dass er die korrekte Wellenlänge und Pass-/Fail-Schwellenwerte für jede Schicht verwendet. In der Regel bestehen Netzwerke aus einer oder zwei Schichten.
  • Seite 39 PPM1 einrichten und verwenden Auswahl des Leistungsmessermodus Hinweis: Der PPM1 ist ein PON-Leistungsmesser, der auf optischen Filtern basiert. Für eine Breitbandmessung muss die ausgewählte Wellenlänge mit der Wellenlänge der zu prüfenden Faser übereinstimmen. So wählen Sie den Modus des Leistungsmessers aus: Tippen Sie auf der Hauptseite auf das Symbol , um das Menü...

  • Seite 40: Konfigurieren Des Automatischen Ausschalt-Werts

    PPM1 einrichten und verwenden Konfigurieren des automatischen Ausschalt-Werts Konfigurieren des automatischen Ausschalt-Werts Um Ihnen dabei zu helfen, die optimale Leistung aus Ihrem Gerät herauszuholen, wird es mit einem vordefinierten Satz von Parametern zur Leistungsverwaltung geliefert. Wenn Sie Ihr Gerät eine Zeit lang nicht benutzen, schaltet es sich automatisch ab, um Strom zu sparen.
  • Seite 41 PPM1 einrichten und verwenden Konfigurieren des automatischen Ausschalt-Werts 3. Wählen Sie die gewünschte Anzahl von Minuten. Der neue Wert wird sofort berücksichtigt. PON-Leistungsmesser...

  • Seite 42: Helligkeiten Einstellen

    PPM1 einrichten und verwenden Helligkeiten einstellen Helligkeiten einstellen Vielleicht möchten Sie die Bildschirmhelligkeit selbst anpassen, um sie besser an Ihre Arbeitsumgebung oder Ihren Wünschen anzupassen. Möglicherweise möchten Sie auch die Bildschirmhelligkeit reduzieren, um Akkustrom zu sparen (je höher die Helligkeitsstufe, desto höher der Stromverbrauch).

  • Seite 43: Aktivieren Oder Deaktivieren Von Akustischen Hinweisen

    PPM1 einrichten und verwenden Aktivieren oder Deaktivieren von akustischen Hinweisen Aktivieren oder Deaktivieren von akustischen Hinweisen Standardmäßig gibt Ihr Gerät einen Ton aus, wenn bestimmte Ereignisse auftreten. Sie können einige davon deaktivieren, wenn Sie dies bevorzugen. Diese Einstellung bleibt auch dann gespeichert, wenn Sie das Gerät ausschalten.

  • Seite 44: Aktivieren Oder Deaktivieren Von Akustischen Benachrichtigungen Auf Ihrem Gerät

    PPM1 einrichten und verwenden Aktivieren oder Deaktivieren von akustischen Hinweisen Aktivieren oder deaktivieren von akustischen Benachrichtigungen auf Ihrem Gerät: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Mit dem Schalter Klänge können Sie die akustischen Benachrichtigungen ein- und ausschalten.

  • Seite 45: Auswahl Der Sprache Der Benutzeroberfläche

    Auswahl der Sprache der Benutzeroberfläche Die Benutzeroberfläche ist in mehreren Sprachen verfügbar. Ändern der Sprache: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Tippen Sie auf Sprache.
  • Seite 46 PPM1 einrichten und verwenden Auswahl der Sprache der Benutzeroberfläche 3. Wählen Sie die gewünschte Sprache aus der Liste der verfügbaren Optionen aus. 4. Bestätigen Sie Ihre Auswahl. Hinweis: Die Sprache wird automatisch geändert. PPM1...

  • Seite 47: Einstellen Von Datum Und Uhrzeit

    PPM1 einrichten und verwenden Einstellen von Datum und Uhrzeit Einstellen von Datum und Uhrzeit Die Uhrzeit wird in der Titelleiste angezeigt. Beim Speichern von Ergebnissen speichert das Gerät auch das entsprechende Datum und die Uhrzeit. Hinweis: Die Zeit wird in einem 24-Stunden-Format ausgedrückt.
  • Seite 48 PPM1 einrichten und verwenden Einstellen von Datum und Uhrzeit 3. Tippen Sie auf das Element, das dem Wert entspricht, den Sie ändern möchten. 4. Ändern Sie die Einstellungen mithilfe der Pfeilschaltflächen entsprechend Ihren Bedürfnissen und tippen Sie dann auf OK, um zu bestätigen.

  • Seite 49: Ändern Der Leistungseinheiten

    PPM1 einrichten und verwenden Ändern der Leistungseinheiten Ändern der Leistungseinheiten Sie können mit Ihrem PPM1 entweder in dBms oder Watt arbeiten. So ändern Sie die Leistungseinheiten: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2.

  • Seite 50: Aktivieren Der Pon-Aware Funktion

    PPM1 einrichten und verwenden Aktivieren der PON-aware Funktion Aktivieren der PON-aware Funktion Die PON-aware-Funktion ermöglicht die automatische Erkennung der aktiven PON-Schichten im zu prüfenden Netz. Falls das Gerät ein Signal erkennt, das nicht der von Ihnen gewählten Schicht zu entsprechen scheint, weist Sie die PON-aware-Funktion darauf hin und bietet Ihnen eine Reihe möglicher Konfigurationen an, die Sie stattdessen verwenden...
  • Seite 51 PPM1 einrichten und verwenden Aktivieren der PON-aware Funktion Wenn das Gerät ein Signal erkennt, das nicht der ausgewählten Schicht zu entsprechen scheint, wird die folgende Meldung angezeigt. Tippen Sie auf Deaktivieren PON-aware, um die Option zu  deaktivieren. Die Option bleibt so lange inaktiv, bis Sie sie wieder aktivieren.

  • Seite 52: Einrichten Von Pon-Schwellenwerten

    PPM1 einrichten und verwenden Einrichten von PON-Schwellenwerten Einrichten von PON-Schwellenwerten Der PPM1 ist bereits mit PON-Schwellenwerten voreingestellt. Da der PPM1 für Service-Aktivierungsaufgaben vorgesehen ist, sind die Schwellenwerte entsprechend einem Teststandort am ONT-Standort des Standorts voreingestellt. So legen Sie die PON-Schwellenwerte fest: 1.
  • Seite 53 PPM1 einrichten und verwenden Einrichten von PON-Schwellenwerten 3. Aktivieren Sie die PON-Downstream-Schwellenwerte, indem Sie die entsprechende Option auswählen. 4. Wählen Sie die entsprechenden PON-Technologie-Schwellenwerte aus und tippen Sie zum Ändern der Schwellenwerte auf den Pfeil. Jede Technologie besitzt ihre eigenen Schwellenwerte.
  • Seite 54 PPM1 einrichten und verwenden Einrichten von PON-Schwellenwerten 6. Um den Schwellenwert zu ändern, tippen Sie darauf und verwenden Sie dann bei Bedarf die Pfeiltasten. Bestätigen Sie Ihre Auswahl mit PPM1...

  • Seite 55: Auswahl Von Pon-Wellenlängen Und -Schichten

    PPM1 einrichten und verwenden Auswahl von PON-Wellenlängen und -Schichten Auswahl von PON-Wellenlängen und -Schichten Sie können die PON-aware-Funktion verwenden, um die Schichten und Konfigurationen automatisch auszuwählen, Sie können aber auch die Schichten und Wellenlängen manuell auswählen. So wählen Sie die PON-Wellenlängen oder -Schichten aus: 1.
  • Seite 56 PPM1 einrichten und verwenden Auswahl von PON-Wellenlängen und -Schichten 3. Wenn Sie PON-aware verwenden möchten, verwenden Sie die Pfeile am oberen Rand des Fensters, um die Option auszuwählen. Wählen Sie dann die gewünschte Schicht aus, die Sie verwenden möchten. ODER Wenn Sie die Schichten und Wellenlängen manuell auswählen...

  • Seite 57: Ändern Der Wellenlänge (Profi-Modelle)

    PPM1 einrichten und verwenden Ändern der Wellenlänge (Profi-Modelle) Ändern der Wellenlänge (Profi-Modelle) Für die Durchführung Ihrer Tests steht Ihnen eine Liste von Wellenlängen zur Verfügung. So wählen Sie die gewünschte Wellenlänge: 1. Vergewissern Sie sich, dass Sie den Breitbandmodus ausgewählt haben, wie in Auswahl des Leistungsmessermodus auf Seite 24 erklärt.
  • Seite 58 PPM1 einrichten und verwenden Ändern der Wellenlänge (Profi-Modelle) 3. Wählen Sie den gewünschten Wert in der Liste aus. Scrollen Sie durch Ziehen mit dem Finger auf dem Bildschirm nach oben oder unten, um weitere verfügbare Werte anzuzeigen. Wenn Sie Auto wählen, wird die Wellenlänge automatisch so geändert, dass sie mit der Wellenlänge übereinstimmt, die von einer...

  • Seite 59: Definieren Einer Liste Von Bevorzugten Wellenlängen (Pro-Modelle)

    PPM1 einrichten und verwenden Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) Sie müssen die Wellenlängen, die Sie verwenden möchten, auf eine Liste der bevorzugten Wellenlängen setzen. Nur die Wellenlängen auf dieser Liste sind für Messungen verfügbar. Sie können bis zu 24 bevorzugte Wellenlängen eingeben.
  • Seite 60 PPM1 einrichten und verwenden Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) Um der Liste Wellenlängen hinzuzufügen: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Tippen Sie unter Breitband-Leistungsmesser auf Favorit.
  • Seite 61 PPM1 einrichten und verwenden Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) 4. Geben Sie mit den Pfeiltasten einen neuen Wert ein. 5. Tippen Sie auf OK, um die neue Wellenlänge zu bestätigen und zur Liste der Favoriten zurückzukehren. 6. Wiederholen Sie die Schritte 3 bis 5 für jede neue Wellenlänge, die Sie hinzufügen möchten.
  • Seite 62 PPM1 einrichten und verwenden Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) So löschen Sie Wellenlängen aus der Liste: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Tippen Sie unter Breitband-Leistungsmesser auf Favorit.
  • Seite 63 PPM1 einrichten und verwenden Definieren einer Liste von bevorzugten Wellenlängen (Pro-Modelle) 4. Wählen Sie die Wellenlänge(n) aus, die Sie entfernen möchten, und tippen Sie dann auf Entfernen. PON-Leistungsmesser...

  • Seite 64: Automatische Erkennung Von Wellenlängen (Pro-Modelle)

    übertragen, ohne dass die Wellenlängen von Quelle und Leistungsmesser manuell angepasst werden müssen. Sie können wählen, dass das PPM1 die von der Quelle gesendete Wellenlänge automatisch erkennt. Das Aktivieren dieser Option bedeutet, dass die Testgerät immer überprüft, ob die Wellenlänge im eingehenden Signal enthalten ist.
  • Seite 65 PPM1 einrichten und verwenden Automatische Erkennung von Wellenlängen (Pro-Modelle) So können Sie das automatische Wellenlängensignal empfangen oder den automatischen Umschaltmodus der Quelle erkennen: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2.

  • Seite 66: Arbeiten Mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle)

    PPM1 einrichten und verwenden Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) Die Anwendung zeigt entweder im Modus der Live-Messung oder der gespeicherten Messung den Status pass oder fail an, wenn Schwellenwerte angewendet werden. So konfigurieren Sie Schwellenwerte: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü...
  • Seite 67 PPM1 einrichten und verwenden Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) 3. Wählen Sie, ob die Schwellenwerte für alle Wellenlängen gültig sein sollen, ob jede Wellenlänge spezifische Schwellenwerte haben soll oder ob keine Schwellenwerte für die Messungen verwendet werden sollen. PON-Leistungsmesser...
  • Seite 68 PPM1 einrichten und verwenden Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) 4. Je nachdem, welche Option Sie gewählt haben, wählen Sie das entsprechende Menü. Hinweis: Wenn Sie Nach Wellenlänge wählen, wählen Sie auch die gewünschte Wellenlänge. PPM1...
  • Seite 69 PPM1 einrichten und verwenden Arbeiten mit Breitband-Pass-/Fail-Schwellenwerten (Pro-Modelle) 5. Sie können die Schwellenwerte mit den entsprechenden Schiebereglern aktivieren oder deaktivieren. Wenn Sie den Wert ändern möchten, tippen Sie auf den Schwellenwert, den Sie ändern möchten. 6. Geben Sie mit den Pfeiltasten einen neuen Wert ein.

  • Seite 70: Einstellung Von Referenzwerten Auf Ihrem Ppm1

    PPM1 einrichten und verwenden Einstellung von Referenzwerten auf Ihrem PPM1 Einstellung von Referenzwerten auf Ihrem PPM1 Im Verlustmessmodus zeigt Ihr Gerät auf dem Bildschirm den von der zu prüfenden Faser erzeugten Verlust an, da es einen Referenzwert von der gemessenen Leistung subtrahiert.
  • Seite 71 PPM1 einrichten und verwenden Einstellung von Referenzwerten auf Ihrem PPM1 5. Sie können die Referenz auf zwei verschiedene Arten festlegen: Tippen Sie im Abschnitt Ref., um den Wert nach Bedarf zu ändern.  ODER Messen Sie die Leistung der Quelle als Referenz und tippen Sie auf ...

  • Seite 72: Umschalten Zwischen Leistungs- Und Verlustmessungen

    PPM1 einrichten und verwenden Umschalten zwischen Leistungs- und Verlustmessungen Umschalten zwischen Leistungs- und Verlustmessungen Sie können direkt auf der Hauptseite zwischen dem Leistungs- und Verlustmessmodus des Geräts umschalten. Die Leistungseinheiten, die Sie in Ändern der Leistungseinheiten auf Seite 35 gewählt haben, gelten entsprechend, wenn Sie den Modus ändern.
  • Seite 73 PPM1 einrichten und verwenden Umschalten zwischen Leistungs- und Verlustmessungen 3. Wählen Sie aus, ob Sie die Leistung oder die Leistung und den Verlust messen möchten. 4. Tippen Sie auf den Pfeil, um zum Fenster Einstellungen zurückzukehren. PON-Leistungsmesser...
  • Seite 74 Anzeige „Low“. Die Modulation wird jedoch weiterhin erkannt und auf dem Bildschirm angezeigt. Der Grund dafür ist, dass Ihr PPM1 mit zwei Detektoren ausgestattet ist. Auch wenn der Leistungswert nicht dem erwarteten Wert entspricht, kann das Gerät die erkannte Modulation dennoch anzeigen.

  • Seite 75: Nullung Elektrischer Offsets

    PPM1 einrichten und verwenden Nullung elektrischer Offsets Nullung elektrischer Offsets Temperatur- und Feuchtigkeitsschwankungen beeinflussen die Leistung elektronischer Schaltungen und optischer Detektoren. Durch die Nullung der elektrischen Offsets werden diese Effekte eliminiert. ICHTIG Wenn beim Nullsetzen von Offsets Licht den Detektor erreicht, werden Sie darüber benachrichtigt und das Nullsetzen wird nicht...

  • Seite 76: Messen Von Leistung Oder Verlust

    PPM1 einrichten und verwenden Messen von Leistung oder Verlust Messen von Leistung oder Verlust Die Messung der absoluten Leistung oder des Streckenverlustes erfolgt auf die gleiche Weise, mit Ausnahme des Referenzschrittes. So führen Sie Leistungsmessungen durch: 1. Überprüfen Sie beide Steckverbinder der zu prüfenden Faser und den Eingangssteckverbinder des Leistungsmessers und reinigen Sie sie ordnungsgemäß.
  • Seite 77 Messen von Leistung oder Verlust 4. Wenn Sie dies noch nicht getan haben, nehmen Sie eine Referenz für die Wellenlänge, wie in Einstellung von Referenzwerten auf Ihrem PPM1 auf Seite 56 erklärt. 5. Tippen Sie auf oder drücken Sie die Taste , um die Messung zu speichern.

  • Seite 78: Arbeiten Im Min./Max. Modus

    Die Anzeige wird kontinuierlich aktualisiert, wenn ein neues Min/Max gemessen wird. So aktivieren Sie die Min./Max. Modus: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Tippen Sie unter Allgemein auf Min/Max-Modus.
  • Seite 79 PPM1 einrichten und verwenden Arbeiten im Min./Max. Modus Die minimalen und maximalen Werte werden auf dem Bildschirm angezeigt, wenn Sie zum Hauptfenster zurückkehren. PON-Leistungsmesser...

  • Seite 80: Vfl Verwendung

    PPM1 einrichten und verwenden VFL Verwendung VFL Verwendung Ihr Gerät ist möglicherweise mit einem VFL ausgestattet, den Sie auf die folgenden Modi einstellen können: Fortlaufend  Langsames Blinken  Schnelles Blinken  ARNUNG Installieren oder terminieren Sie keine Fasern, während eine Lichtquelle aktiv ist.
  • Seite 81 PPM1 einrichten und verwenden VFL Verwendung 2. Wählen Sie aus den verfügbaren Auswahlmöglichkeiten den gewünschten Modus für das Signal aus. 3. Tippen Sie auf , um die Seite zu verlassen und zum Hauptfenster zurückzukehren. Das aktive VFL-Symbol erscheint oben, um anzuzeigen, dass dieses emittiert wird.
  • Seite 82 PPM1 einrichten und verwenden VFL Verwendung So deaktivieren Sie den VFL: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Wählen Sie Aus. 3. Tippen Sie auf , um die Seite zu verlassen und zum Hauptfenster zurückzukehren.

  • Seite 83: Auf Werkseinstellungen Zurücksetzen

    PPM1 einrichten und verwenden Auf Werkseinstellungen zurücksetzen Auf Werkseinstellungen zurücksetzen Sie können je nach Bedarf jederzeit eine dieser Optionen nutzen: alle angepassten Einstellungen des Geräts, wie z.B. die  Schwellenwerte, auf ihre Standardwerte zurücksetzen PPM1 auf Werkseinstellungen zurücksetzen  So stellen die Werte auf Werkseinstellungen zurück: 1.
  • Seite 84 PPM1 einrichten und verwenden Auf Werkseinstellungen zurücksetzen 4. Wählen Sie die gewünschte Option. 5. Bestätigen Sie Ihre Auswahl mit OK. So stellen Sie Schwellenwerteinstellungen zurück: 1. Tippen Sie auf der Hauptseite auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2.
  • Seite 85 PPM1 einrichten und verwenden Auf Werkseinstellungen zurücksetzen 3. Wählen Sie die Kategorie, für die Sie die Schwellenwerte zurücksetzen möchten, und wechseln Sie dann in den Bearbeitungsmodus. Hinweis: Wenn Sie das Menü Nach Wellenlänge wählen, wählen Sie auch die gewünschte Wellenlänge aus.

  • Seite 87: Verwaltung Von Testergebnissen

    Verwaltung von Testergebnissen Sie können die Messungen direkt am Gerät anzeigen oder auf einen Computer übertragen, indem Sie ihn mit einem USB-Kabel anschließen. Messungen anzeigen Jedes Mal, wenn Sie eine Messung durchführen, speichert das Gerät diese unter Verwendung von OPM und dann einer fortlaufenden Nummer. Sie können bis zu 1000 Messungen speichern.
  • Seite 88 Verwaltung von Testergebnissen Messungen anzeigen 2. Verwenden Sie die Pfeilschaltfläche auf jeder Seite, um zur vorherigen oder nächsten Messung zu gelangen. PPM1...

  • Seite 89: Anzeige Von Ergebnissen In Der Grenzmessfunktion

    Verwaltung von Testergebnissen Anzeige von Ergebnissen in der Grenzmessfunktion Anzeige von Ergebnissen in der Grenzmessfunktion Mit der Grenzmessfunktion können Sie auf einen Blick erkennen, ob Ihre Messung innerhalb des von Ihnen festgelegten Schwellenbereichs liegt. So lässt sich die Grenzmessfunktion anzeigen: Wenn Sie einen Wert auf dem Bildschirm haben, tippen Sie ihn einfach an, um die Anzeige aufzurufen.

  • Seite 90: Löschen Von Messungen (Löschen Von Daten)

    Auswahl machen. Gelöschte Messungen können nicht wiederhergestellt werden. So löschen Sie Messungen im Fenster Einstellungen: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Scrollen Sie nach unten bis zum Abschnitt Geräteeinstellungen.

  • Seite 91: Verwaltung Von Testergebnissen

    Verwaltung von Testergebnissen Löschen von Messungen (Löschen von Daten) 3. Tippen sie auf Opt. zurücksetzen. 4. Wählen Sie die gewünschte Option. 5. Bestätigen Sie Ihre Auswahl mit OK. PON-Leistungsmesser...
  • Seite 92 Löschen von Messungen (Löschen von Daten) So löschen Sie Messungen im Fenster „Gespeicherte Messungen“: 1. Tippen Sie im Hauptfenster auf Gespeicherte anz.. 2. Um die aktuelle Messung zu entfernen, tippen Sie auf 3. Bestätigen Sie Ihre Wahl, indem Sie auf Löschen tippen. PPM1...

  • Seite 93: Ergebnisse Auf Einen Computer Übertragen

    Verwaltung von Testergebnissen Ergebnisse auf einen Computer übertragen Ergebnisse auf einen Computer übertragen Sie können die USB-Verbindung verwenden, um Ihre Testergebnisse direkt auf einen Computer zu übertragen. Die Dateien werden nicht von Ihrem Gerät gelöscht. Hinweis: Je nach Anzahl der Ergebnisse kann dieser Vorgang einige Zeit in Anspruch nehmen.
  • Seite 94 Unterordner My Tests (Meine Tests) angezeigt wird. Sie können sie an den Speicherort Ihrer Wahl auf Ihrem Computer kopieren. 3. Tippen Sie auf Trennen, um den Dateiübertragungsmodus auf Ihrem Gerät zu verlassen und zum Hauptfenster zurückzukehren. Hinweis: Der Ladevorgang wird fortgesetzt, auch wenn Sie den Übertragungsmodus trennen. PPM1...

  • Seite 95: Wartung

    Wartung So gewährleisten Sie einen langfristigen und störungsfreien Betrieb des Geräts: Untersuchen Sie die LWL-Steckverbinder vor jedem Einsatz und  säubern Sie sie, sofern erforderlich. Achten Sie darauf, dass das Gerät weder Staub noch Schmutz  ausgesetzt ist. Reinigen Sie das Gerätegehäuse und die Vorderseite mit einem leicht ...

  • Seite 96: Reinigung Von Optischen Steckverbindern Mit Einem Mechanischen Reiniger

    Reiniger gereinigt werden. ARNUNG Die Überprüfung der Oberfläche des Steckverbinders mit einem Glasfasermikroskop, WÄHREND DAS GERÄT AKTIV IST, führt zu dauerhaften Augenschäden. CHTUNG Wenn Sie ein mit einem mechanischen Reinigungsmittel reinigen, nehmen Sie es zur Reinigung nicht aus Ihrem Gerät heraus. PPM1...

  • Seite 97: Touchscreen Reinigen

    Sie das Gerät an eine Steckdose anschließen sollten. Das Gerät zeigt den Ladestatus auch mit der LED auf dem Frontpanel  ORSICHT Laden Sie den Akku nur mit dem USB-Kabel oder dem Netzteil, das von EXFO mit Ihrem Gerät geliefert wird. PON-Leistungsmesser...
  • Seite 98 üblich oder gar nicht geladen werden. Lassen Sie einen Akku nicht mehrere Tage lang entladen.  Sollten Sie einen Rückgang der Leistung im Akkubetrieb über  mehrere Aufladungen hinweg feststellen, sollten Sie den Akku durch eine neue ersetzen, um optimale Betriebsbedingungen aufrechtzuerhalten. PPM1...
  • Seite 99 Wartung Aufladen des Akkus ICHTIG Wenn Sie das Gerät (oder einen Akku) über einen längeren  Zeitraum lagern müssen, stellen Sie sicher, dass der Akku zu etwa 50 % seiner Kapazität geladen ist, und schalten Sie das Gerät dann aus (Abschalten). Lagern Sie das Gerät (oder den Akku) an einem kühlen, ...

  • Seite 100: Empfehlungen Zur Batteriewartung

    Empfehlungen zur Batteriewartung ARNUNG Ihr Gerät verwendet den folgenden Batterietyp: Smart Lithium-Polymer (Li-Po). Dies sind Batterien mit eingebautem Schutz, die speziell für EXFO entwickelt wurden. Aus diesem Grund können Sie sie nur durch EXFO-zugelassene Batterien des gleichen Typs und Modells ersetzen.
  • Seite 101 Wartung Empfehlungen zur Batteriewartung Bei EXFO nehmen wir die Sicherheit unserer Kunden sehr ernst und  möchten sicherstellen, dass der Batteriewechsel ordnungsgemäß durchgeführt wird. Die Batterien aller Produkte der Marke EXFO sind geprüft, zertifiziert und entsprechen diesen internationalen Sicherheitsstandards: UN-Transportvorschriften UN38.3: Transportsicherheit von ...

  • Seite 102: Akku Austauschen

    Knöchelband. Stellen Sie sicher, dass das antistatische Band guten Hautkontakt hat und dass das Ende des Drahtes angemessen geerdet ist. Berühren Sie niemals eine andere Komponente im Inneren des  Geräts als die nachfolgend angegebenen, weder mit Werkzeugen noch mit den Fingern. PPM1...
  • Seite 103 Wartung Akku austauschen Austauschen des Akkus: 1. Schalten Sie das Gerät aus und trennen Sie das Glasfaser- und USB-Kabel (falls zutreffend). 2. Positionieren Sie das Gerät so, dass seine Frontplatte auf einer ebenen Fläche, z. B. einem Tisch, aufliegt. 3. Drehen Sie die Schrauben (4) auf der Rückseite des Geräts mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn und entfernen Sie sie.
  • Seite 104 Wartung Akku austauschen 4. Halten Sie die Rückwand an den Seiten und ziehen Sie sie nach oben, um sie zu entfernen. PPM1...
  • Seite 105 Wartung Akku austauschen 5. Ziehen Sie vorsichtig am Stecker des Akkus, um ihn von seinem Anschluss zu lösen. Akku Stecker des Akkus Akkudrähte 6. Ziehen Sie den Akku nach oben, um ihn zu entfernen. PON-Leistungsmesser...
  • Seite 106 Wartung Akku austauschen 7. Legen Sie den neuen Akku so ein, dass seine Drähte auf der rechten Seite nach vorne weisen. Drähte 8. Setzen Sie den neuen Akku in das Gehäuse ein. PPM1...
  • Seite 107 Wartung Akku austauschen 9. Schließen Sie den Stecker des Akkus an den entsprechenden Anschluss an. Akku Stecker des Akkus Akkudrähte PON-Leistungsmesser...
  • Seite 108 Sie sie wieder ein und fixieren Sie sie an den kleinen Haltestiften rund um das Gerät. ORSICHT Vergewissern Sie sich, dass die Dichtung rundherum verankert ist und nicht verrutscht oder gefaltet ist, da dies zur vollständigen Abdichtung Ihres Geräts beiträgt. Haltestifte PPM1...
  • Seite 109 Wartung Akku austauschen 11. Setzen Sie die Rückwand auf das Gerät und achten Sie darauf, dass sie richtig auf die Vorderseite des Geräts ausgerichtet ist. Die Seiten der Rückwand sollten mit denen der Vorderseite bündig sein. Es darf kein Spalt zwischen der Rückwand und der Vorderseite des Gerätes bestehen.

  • Seite 110: Aktualisierung Der Anwendung

    Computer verbinden. Aktualisieren über USB-Verbindung Sie müssen die neueste Version der Firmware-Binärdatei von der EXFO-Website herunterladen und sie auf dem Computer ablegen, den Sie für das Update verwenden möchten, bevor Sie Ihr Gerät aktualisieren. So aktualisieren Sie Ihre Anwendung: 1. Rufen Sie auf dem für die Aktualisierung vorgesehenen Computer die EXFO Apps-Website unter https://www.exfo.com/en/exfoapps auf,...
  • Seite 111 Wartung Aktualisierung der Anwendung 6. Tippen Sie nach dem Kopieren der Datei auf das Gerät auf Trennen oder trennen Sie das USB-Kabel vom Computer. Das Gerät wird automatisch neu gestartet und der Aktualisierungsprozess beginnt. Sobald das Update abgeschlossen ist, wird die Binärdatei automatisch von Ihrem Gerät gelöscht. PON-Leistungsmesser...

  • Seite 112: Neukalibrierung Des Geräts

    Anforderungen für Ihre Anwendung länger oder kürzer sein. All diese Elemente müssen beim Bestimmen des ordnungsgemäßen Kalibrierintervalls für dieses EXFO-Gerät beachtet werden. Bei normalem Gebrauch lautet das empfohlene Intervall für Ihr PPM1 PON-Leistungsmesser: drei Jahre. Bei neu gelieferten Einheiten hat die EXFO festgestellt, dass die Lagerung dieses Produkts für bis zu sechs Monate zwischen Kalibrierung und...

  • Seite 113: Recycling Und Entsorgung

    Wartung Recycling und Entsorgung Um Ihnen bei den nächsten Kalibrierungen zu helfen, stellt Ihnen EXFO ein spezielles Kalibrierungsetikett zur Verfügung, das der Norm ISO/IEC 17025 entspricht und das Kalibrierdatum des Geräts angibt und Platz für die Angabe des Stichtags vorsieht. Sofern Sie nicht bereits auf der Grundlage Ihrer eigenen empirischen Daten und Anforderungen ein spezifisches Kalibrierintervall bestimmt haben, empfiehlt EXFO, das nächste...

  • Seite 115: Fehlerbehebung

    USB-Netzteil an das Gerät und die angeschlossen. Netzsteckdose angeschlossen ist. Wenn der USB-Netzadapter richtig angeschlossen ist und das Problem weiterhin besteht, könnte dies bedeuten, dass der USB-Netzadapter defekt ist. Versuchen Sie in diesem Fall, den Adapter auszutauschen. Sie können neue USB-Netzadapter bei EXFO kaufen. PON-Leistungsmesser...
  • Seite 116 Führen Sie einen vollständigen  Akku ausgewechselt für diesen neuen Akku Entlade- und Ladezyklus des Geräts und es gibt keine zurückgesetzt werden. durch. genaue Akkuanzeige auf dem Bildschirm Die Anzeige für den  Akkuzustand zeigt nicht den tatsächlichen Ladezustand an. PPM1...

  • Seite 117: Zugriff Auf Die Online-Dokumentation

     So greifen Sie auf die Zugangsinformationen für das Benutzerhandbuch zu: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Scannen Sie den QR-Code mit Ihrem Smartphone oder geben Sie den Link in Ihrem Webbrowser ein.

  • Seite 118: Kontaktaufnahme Mit Dem Technischen Support

    KANADA Fax: 1 418 683-9224 support@exfo.com Weitere Informationen zu unserem technischen Kundendienst und eine Liste der weltweiten Standorte finden Sie auf unserer EXFO-Webseite auf www.exfo.com. Falls Sie Anmerkungen oder Anregungen zu dieser Benutzerdokumentation haben, richten Sie sie bitte an customer.feedback.manual@exfo.com.

  • Seite 119: Systeminformationen Anzeigen

    Kontaktinformationen finden, wenn Sie EXFO erreichen müssen. Anzeigen von Systeminformationen: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Tippen Sie unter Geräteeinstellungen auf Info.

  • Seite 120: Transport

    Fehlerbehebung Transport So rufen sie die Kontaktinformationen auf: 1. Tippen Sie auf der Hauptseite von PPM1 auf das Symbol , um das Menü aufzurufen, und wählen Sie dann 2. Scrollen Sie im Fenster nach unten. Die Informationen, die Sie anzeigen möchten, werden auf dem Bildschirm angezeigt.

  • Seite 121: Garantie

    Garantie Allgemeine Hinweise EXFO Inc. (EXFO) garantiert die Fehlerfreiheit des Materials und der Verarbeitung für einen Zeitraum von drei Jahre ab dem ursprünglichen Lieferungsdatum. EXFO garantiert außerdem, dass die angegebenen Spezifikationen bei normalem Gerätebetrieb erfüllt werden. Während der Garantiezeit repariert EXFO nach eigenem Ermessen defekte Geräte, ersetzt diese oder stellt für diese ein Guthaben aus.

  • Seite 122: Gray Market Und Gray Market Produkte

    Kanäle zum Vertrieb von Produkten nutzen, gelten als Teil des grauen Marktes (im Folgenden als nicht autorisierter Vermittler bezeichnet). EXFO ist der Ansicht, dass ein Produkt in folgenden Situationen aus dem Graumarkt (im Folgenden: Graumarktprodukt) stammt: Ein Produkt wird von einem nicht autorisierten Vermittler verkauft.

  • Seite 123: Haftung

    Garantie Haftung Haftung EXFO haftet weder für Schäden, die durch die Benutzung des Geräts hervorgerufen werden, noch für Schäden, die an anderen Geräten auftreten können, die mit diesem Gerät verwendet werden oder deren Bestandteil dieses Gerät ist. Darüber hinaus haftet EXFO nicht für Schäden, die auf eine unsachgemäße Handhabung oder unautorisierte Änderung des Geräts, der Zubehörteile...

  • Seite 124: Bescheinigung

    Gebühr für den Austausch von Steckverbindern, die infolge von falscher Verwendung oder nicht ordnungsgemäßer Reinigung entstanden sind. EXFO bescheinigt, dass dieses Gerät zum Zeitpunkt der Lieferung ab Werk den veröffentlichten Spezifikationen entsprach. Wartung und Reparatur EXFO verpflichtet sich, Wartungs- und Reparaturleistungen innerhalb von fünf Jahren nach dem Kauf des Produkts zu erbringen.
  • Seite 125 Nach der Reparatur wird das Gerät, einschließlich eines Reparaturberichts, zurückgesandt. Für den Fall, dass für das Gerät keine Garantie mehr gilt, wird für den Kunden eine Rechnung ausgestellt. EXFO trägt die Kosten für die Rücksendung, wenn für das Gerät noch die Garantie gilt. Die Kosten für eine Frachtversicherung gehen jedoch zu Ihren Lasten.

  • Seite 126: Internationale Exfo-Servicefachhändler

    Fax: +86 (755) 2955 3101 No. 71-3, Xintian Avenue, support.asia@exfo.com Fuhai, Bao’An District, Shenzhen, China, 518103 Um das EXFO Netzwerk partnergeführter, zugelassener Servicefachhändler in Ihrer Nähe einzusehen, besuchen Sie bitte die Unternehmenshomepage von EXFO, wo Sie eine Auflistung aller Servicepartner finden: http://www.exfo.com/support/services/instrument-services/ exfo-service-centers. PPM1...

  • Seite 127: Index

    Index Index Bildschirm warten ........... 83 Absolute Leistung........62 blinkende Adapter ............15 LED ............5 Akku blinkendes aufladen .......... 88, 89 VFL-Signal ..........66 austauschen oder entfernen .... 88, 89 Bluetooth entfernen......... 88, 89 Daten zum Frequenzband ....xii, xiii Stand .............
  • Seite 128 Kundendienst ........104, 110 Haftung ..........109 hinfällig ..........107 Gerät ausschalten........19, 22 Lade einschalten ........19, 22 Symbol........... 83 Luftzirkulation ........16 Ladegerät ............ 15 reparieren ..........15 Ladezustand Gerät stummschalten ......29, 30 des Akkus..........83 PPM1...
  • Seite 129 Index Lagerungsanforderungen ......81 Pass-/Fail-Schwellenwerten ......52 Akkustatus......... 3, 83 konfigurieren ......... 52 Anzeige............ 5 Pass-Status ..........52 Leistung Piepton, aktivieren oder deaktivieren..29, 30 Einheiten ändern ........35 Power Messung .......... 60, 62 bank........... 7, 85 Leistungs- und Verlustmessung Produkt vornehmen ........
  • Seite 130 Wellenlängen für die Messung....45 Symbol verfügbare Modelle ........4 Akkustatus......... 6, 83 Verlust, Messung ........60, 62 Symbole, Sicherheit........9 Versand an EXFO ........111 einschalten..........66 Lokalisierung........3, 4 Taste Speichern..........3 verwenden ..........66 Technische Daten .......... 8 Vorderseite, Reinigen........
  • Seite 131 Index Werkseinstellungen ........69 Wiederaufladen des Akkus ........4, 7, 85 Zugang zur Online-Hilfe ......103 PON-Leistungsmesser...
  • Seite 132 · info@EXFO.com HAUPTSITZ DES 400 Godin Avenue Quebec (Quebec) G1M 2K2 KANADA UNTERNEHMENS Tel.: 1 418 683-0211 · Fax: 1 418 683-2170 GEBÜHRENFREI (USA und Kanada) 1 800 663-3936 © 2022 EXFO Inc. Alle Rechte vorbehalten. Gedruckt in Kanada (2022-12)

Inhaltsverzeichnis
