INX...D-F99-B16-V15 / INY...D-F99-B16-V15
Installation
5.2
Elektrischer Anschluss

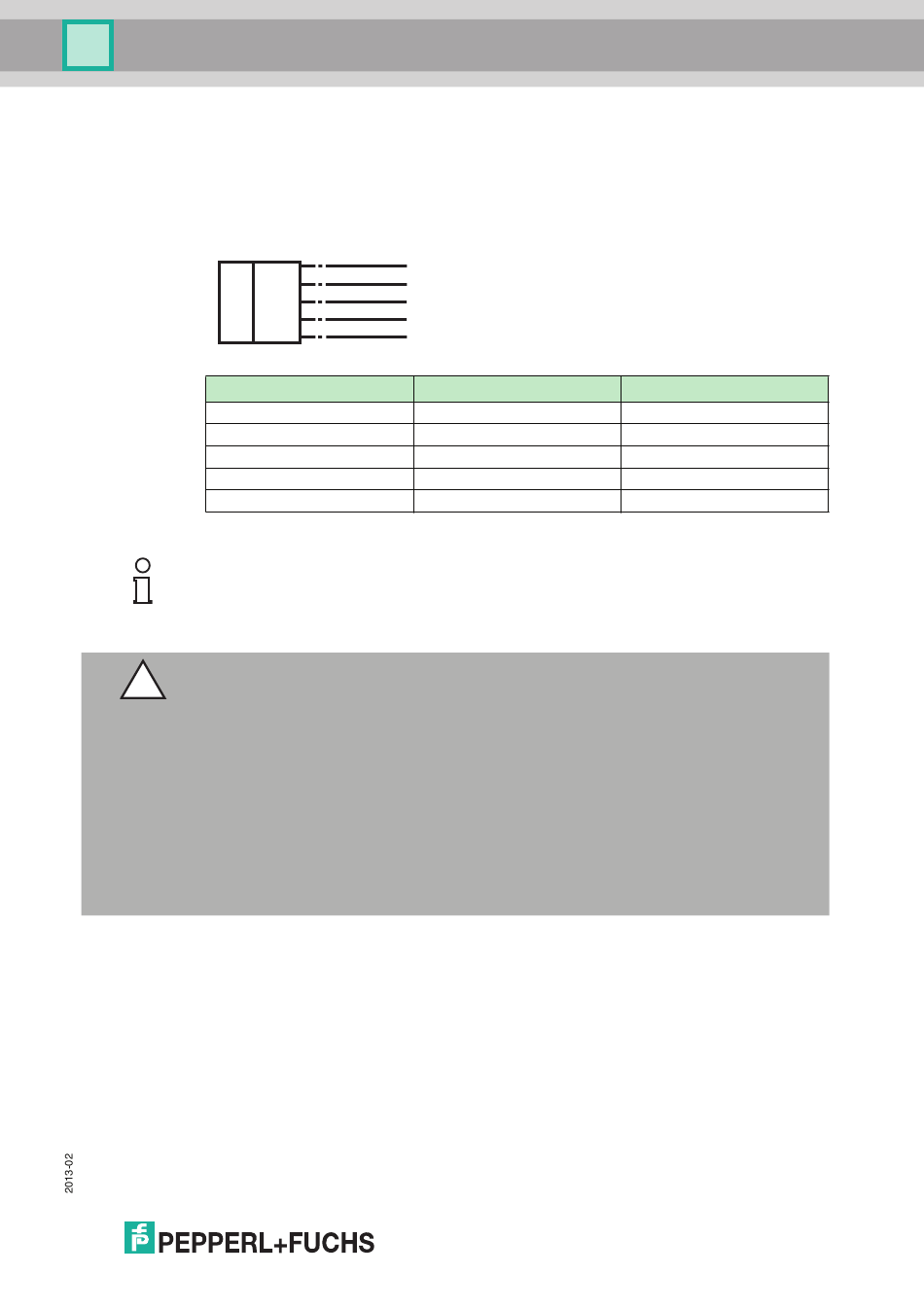

Der elektrische Anschluss des Neigungssensors INX(Y)360D-F99-B16-V15
erfolgt über den 5-poligen Gerätestecker, M12 x 1. Ein eventuell nötiger
Busabschlusswiderstand ist extern mittels T-Stück anzubringen siehe Kapitel 9.1.
I
Pin
1
2
3
4
5
Tabelle 5.1
Hinweis!
Die oben genannten Adernfarben gelten für den Fall, dass eines der im Zubehör
siehe Kapitel 9.1 genannten Buskabel von Pepperl+Fuchs verwendet wird.
Vorsicht!
Beschädigung des Geräts
Anschließen von Wechselspannung oder zu hoher Versorgungsspannung kann
das Gerät beschädigen oder die Gerätefunktion stören.
Falscher elektrischer Anschluss durch Verpolung kann das Gerät beschädigen
oder die Gerätefunktion stören.
Neigungssensor an Gleichspannung (DC) anschließen. Stellen Sie sicher, dass
die Höhe der Versorgungsspannung im spezifizierten Bereich des Sensors liegt.
Stellen Sie sicher, dass die Anschlussdrähte der verwendeten Kabeldose richtig
angeschlossen sind.
1
n.c.
2
+U
B
3
GND
4
CAN-H
5
CAN-L
Adernfarbe
-
rot
schwarz
weiß
blau
Steckerbelegung
Bezeichnung
nicht verwendet
+UB
GND
CAN-H
CAN-L
9
