INX...D-F99-B16-V15 / INY...D-F99-B16-V15
Installation
5
Installation
5.1
Montage
Neigungssensoren der Baureihe -F99 bestehen aus dem Sensormodul und dem
dazugehörigen Gehäuse aus Aluminium-Druckguss. Wählen Sie zur Montage des
Sensors eine ebene Fläche mit den Mindestabmessungen 70 mm x 50 mm.
Zur Sensormontage gehen Sie wie folgt vor:

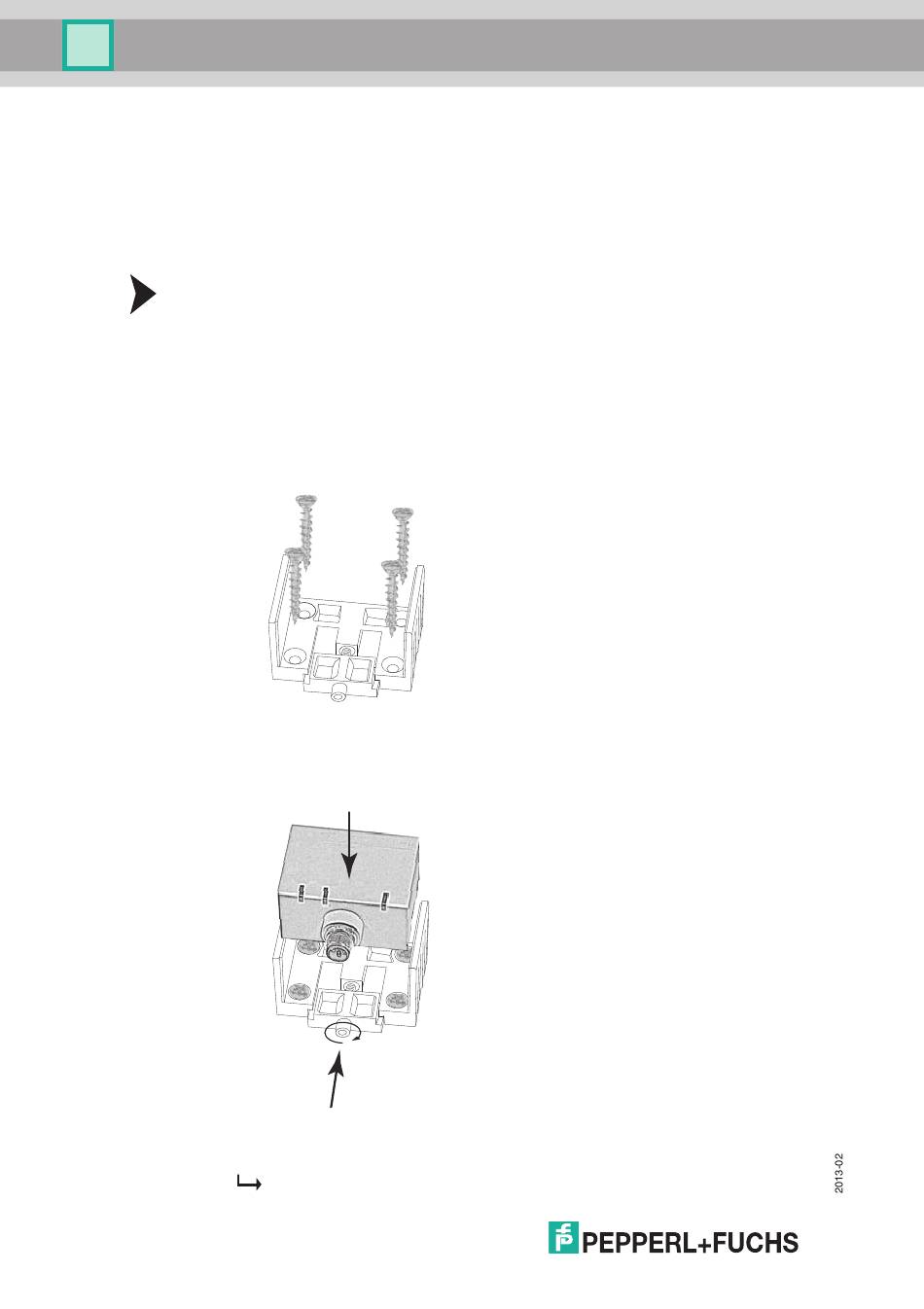

1. Lösen Sie die Zentralschraube unterhalb des Sensoranschlusses.
2. Schieben Sie das Klemmelement so weit zurück, bis Sie das Sensormodul
aus dem Gehäuse entnehmen können.
3. Nehmen Sie das Sensormodul aus dem Gehäuse
4. Positionieren Sie das Gehäuse am gewünschten Montageort und befestigen
Sie es mit vier Senkkopfschrauben. Achten Sie darauf, dass die
Schraubenköpfe nicht überstehen.
5. Setzen Sie das Sensormodul in das Gehäuse ein (1.). Schieben Sie das
Klemmelement bündig in das Gehäuse. Kontrollieren Sie den
ordnungsgemäßen Sitz des Sensorelements.
6. Ziehen Sie nun die Zentralschraube unterhalb des Sensoranschlusses fest
(2.).
8
1.
2.
Der Neigungssensor INX(Y)...-F99... ist nun montiert.
