Brink BDL-PushPull-45 O Bedienungsanleitung Seite 33

11 Filterwechsel, Gerätereinigung
7. Sicherstellen, dass das Dichtungsband am
Ende des Fluidverteilers und am Ende der
Verlängerung ringsum bündig anliegt. Dieses
darf keine Lücken oder Risse aufweisen, da-
mit in der Wandhülse keine Fehlluft angezo-
gen werden kann.

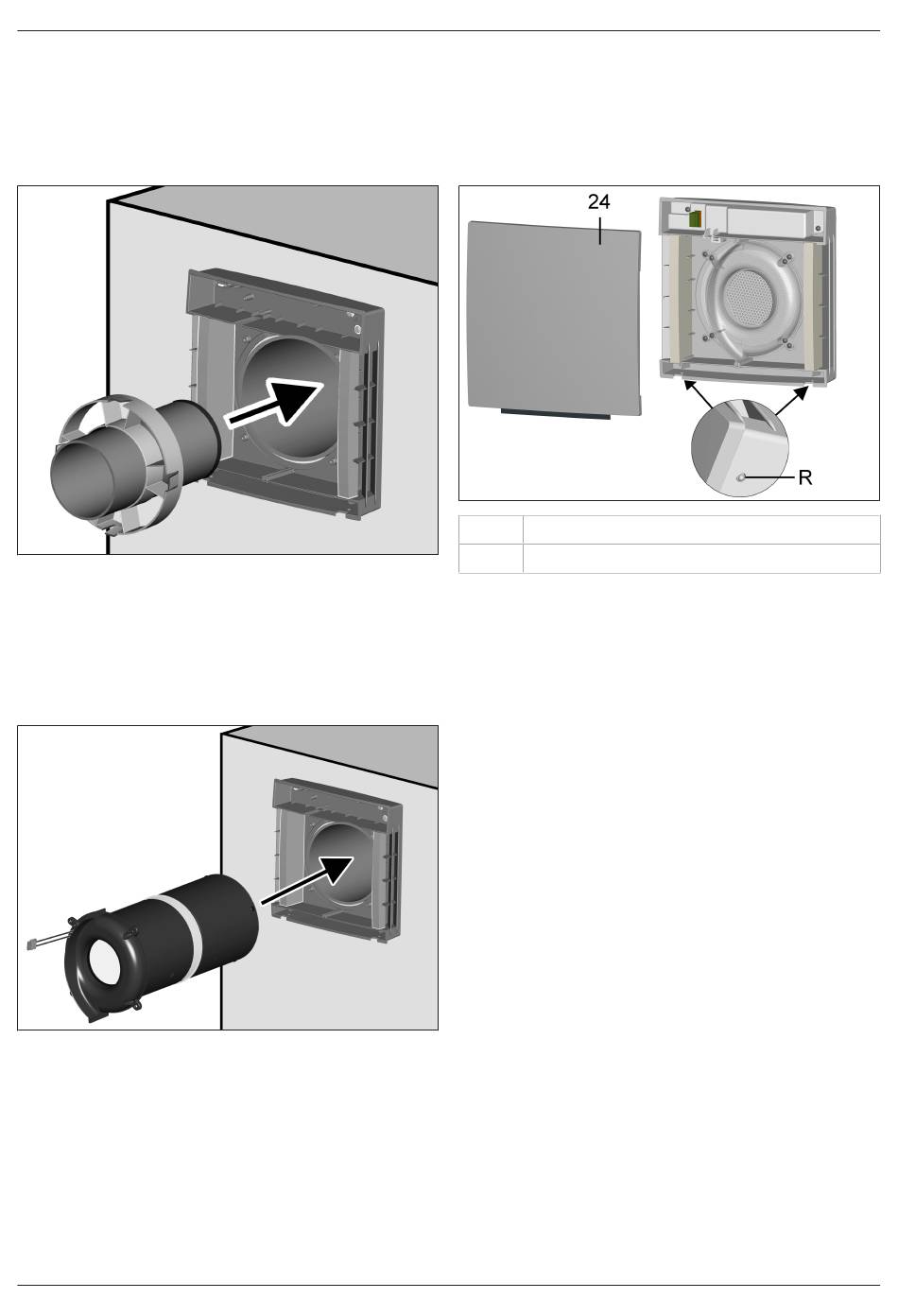

8. Verlängerung mit Zentrierring(en) bis zum An-
schlag der Außenabdeckung in die Wandhülse
einschieben. Darauf achten, dass die Seite mit
dem Dichtungsring zur Außenabdeckung zeigt
und der Zentrierungsring möglichst weit nach
innen positioniert ist. Bei langer Verlängerung
(> 200 mm) zwei Zentrierungsringe verwenden
9. Einschubeinheit bis zum Anschlag der Verlän-
gerung in die Wandhülse einschieben (Motor-
Anschlussleitungen müssen oben liegen). Der
Dichtungsring auf dem Fluidverteiler muss an
der Verlängerung dicht anliegen.
10.Einschubeinheit mit der Innenabdeckung ver-
schrauben (4 Schrauben).
7185.1212.0300 | 11.22
BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV
11.Stecker (8-polig) der beiden Ventilator-An-
schlussleitungen direkt auf der Platine einste-
cken und die Kabel in die dafür vorgesehenen
Rillen bzw. Kanäle einführen. Bei BDL-Push-
Pull-30 (TwinUnit) darauf achten, dass der
Feuchtesensor freiliegt.
24
R
12.Frontabdeckung-Innengehäuse oben in die
beiden Zapfen des Innengehäuses einhängen
und nach unten schwenken, bis die Frontab-
deckung an den beiden Rastungen einrastet.
13.Warnschild am Sicherungskasten entfernen
und Netzsicherung einschalten. Die Lüftungs-
geräte laufen in Lüftungsstufe 2 an.
14.Funktionstest durchführen.
Brink Climate Systems Deutschland GmbH | 33
Frontabdeckung-Innengehäuse
Rastungen
