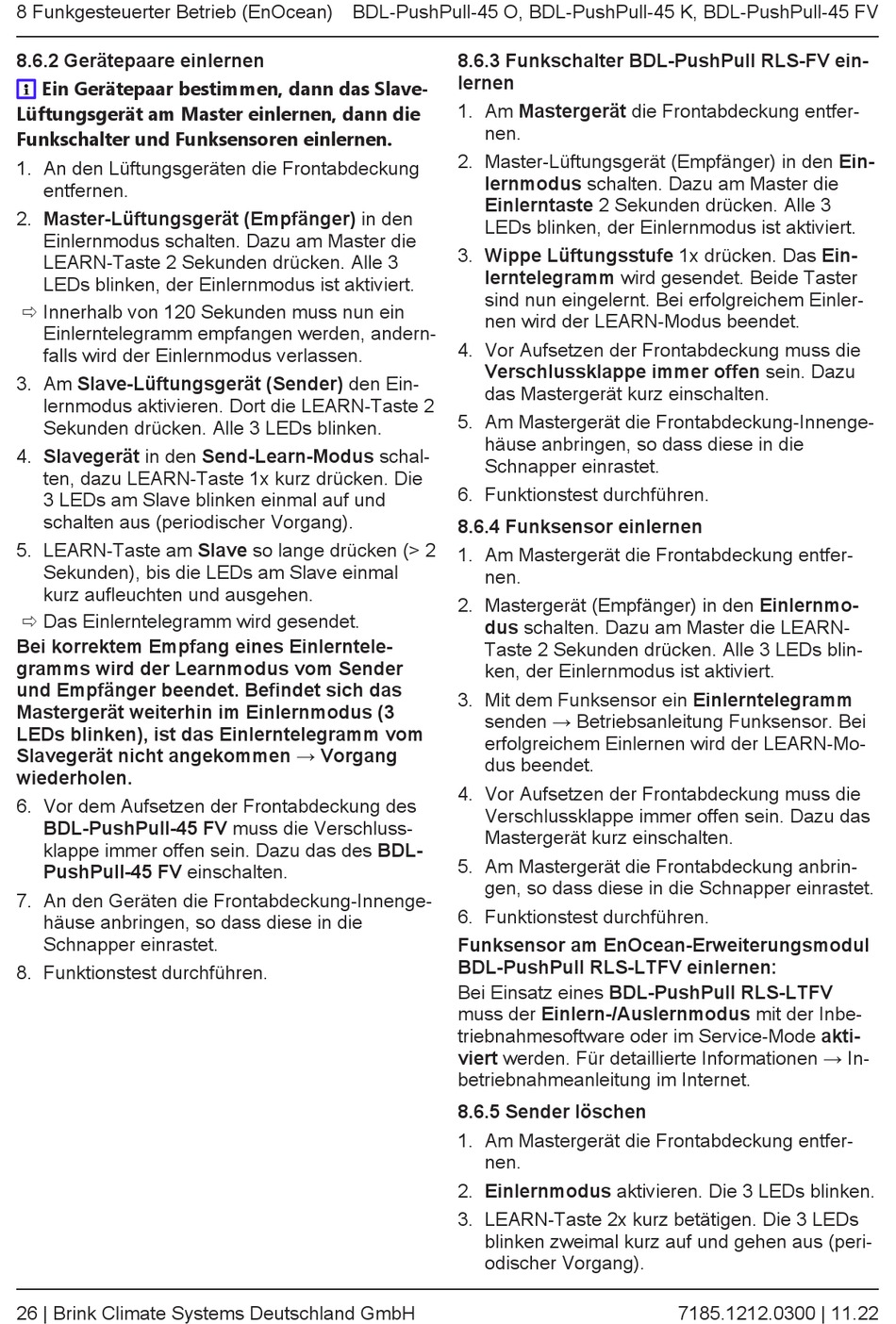

8 Funkgesteuerter Betrieb (EnOcean) BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV
8.6.2 Gerätepaare einlernen
Ein Gerätepaar bestimmen, dann das Slave-
Lüftungsgerät am Master einlernen, dann die
Funkschalter und Funksensoren einlernen.
1. An den Lüftungsgeräten die Frontabdeckung
entfernen.
2. Master-Lüftungsgerät (Empfänger) in den
Einlernmodus schalten. Dazu am Master die
LEARN-Taste 2 Sekunden drücken. Alle 3
LEDs blinken, der Einlernmodus ist aktiviert.
ð Innerhalb von 120 Sekunden muss nun ein
Einlerntelegramm empfangen werden, andern-
falls wird der Einlernmodus verlassen.
3. Am Slave-Lüftungsgerät (Sender) den Ein-
lernmodus aktivieren. Dort die LEARN-Taste 2
Sekunden drücken. Alle 3 LEDs blinken.
4. Slavegerät in den Send-Learn-Modus schal-
ten, dazu LEARN-Taste 1x kurz drücken. Die
3 LEDs am Slave blinken einmal auf und
schalten aus (periodischer Vorgang).
5. LEARN-Taste am Slave so lange drücken (> 2
Sekunden), bis die LEDs am Slave einmal
kurz aufleuchten und ausgehen.
ð Das Einlerntelegramm wird gesendet.
Bei korrektem Empfang eines Einlerntele-
gramms wird der Learnmodus vom Sender
und Empfänger beendet. Befindet sich das
Mastergerät weiterhin im Einlernmodus (3
LEDs blinken), ist das Einlerntelegramm vom
Slavegerät nicht angekommen → Vorgang
wiederholen.
6. Vor dem Aufsetzen der Frontabdeckung des
BDL-PushPull-45 FV muss die Verschluss-
klappe immer offen sein. Dazu das des BDL-
PushPull-45 FV einschalten.
7. An den Geräten die Frontabdeckung-Innenge-
häuse anbringen, so dass diese in die
Schnapper einrastet.
8. Funktionstest durchführen.
26 | Brink Climate Systems Deutschland GmbH
8.6.3 Funkschalter BDL-PushPull RLS-FV ein-
lernen
1. Am Mastergerät die Frontabdeckung entfer-
nen.
2. Master-Lüftungsgerät (Empfänger) in den Ein-
lernmodus schalten. Dazu am Master die
Einlerntaste 2 Sekunden drücken. Alle 3
LEDs blinken, der Einlernmodus ist aktiviert.
3. Wippe Lüftungsstufe 1x drücken. Das Ein-
lerntelegramm wird gesendet. Beide Taster
sind nun eingelernt. Bei erfolgreichem Einler-
nen wird der LEARN-Modus beendet.
4. Vor Aufsetzen der Frontabdeckung muss die
Verschlussklappe immer offen sein. Dazu
das Mastergerät kurz einschalten.
5. Am Mastergerät die Frontabdeckung-Innenge-
häuse anbringen, so dass diese in die
Schnapper einrastet.
6. Funktionstest durchführen.

8.6.4 Funksensor einlernen

1. Am Mastergerät die Frontabdeckung entfer-
nen.
2. Mastergerät (Empfänger) in den Einlernmo-
dus schalten. Dazu am Master die LEARN-
Taste 2 Sekunden drücken. Alle 3 LEDs blin-
ken, der Einlernmodus ist aktiviert.
3. Mit dem Funksensor ein Einlerntelegramm
senden → Betriebsanleitung Funksensor. Bei
erfolgreichem Einlernen wird der LEARN-Mo-
dus beendet.
4. Vor Aufsetzen der Frontabdeckung muss die
Verschlussklappe immer offen sein. Dazu das
Mastergerät kurz einschalten.
5. Am Mastergerät die Frontabdeckung anbrin-
gen, so dass diese in die Schnapper einrastet.
6. Funktionstest durchführen.
Funksensor am EnOcean-Erweiterungsmodul
BDL-PushPull RLS-LTFV einlernen:
Bei Einsatz eines BDL-PushPull RLS-LTFV
muss der Einlern-/Auslernmodus mit der Inbe-
triebnahmesoftware oder im Service-Mode akti-
viert werden. Für detaillierte Informationen → In-
betriebnahmeanleitung im Internet.
8.6.5 Sender löschen
1. Am Mastergerät die Frontabdeckung entfer-
nen.
2. Einlernmodus aktivieren. Die 3 LEDs blinken.
3. LEARN-Taste 2x kurz betätigen. Die 3 LEDs
blinken zweimal kurz auf und gehen aus (peri-
odischer Vorgang).
