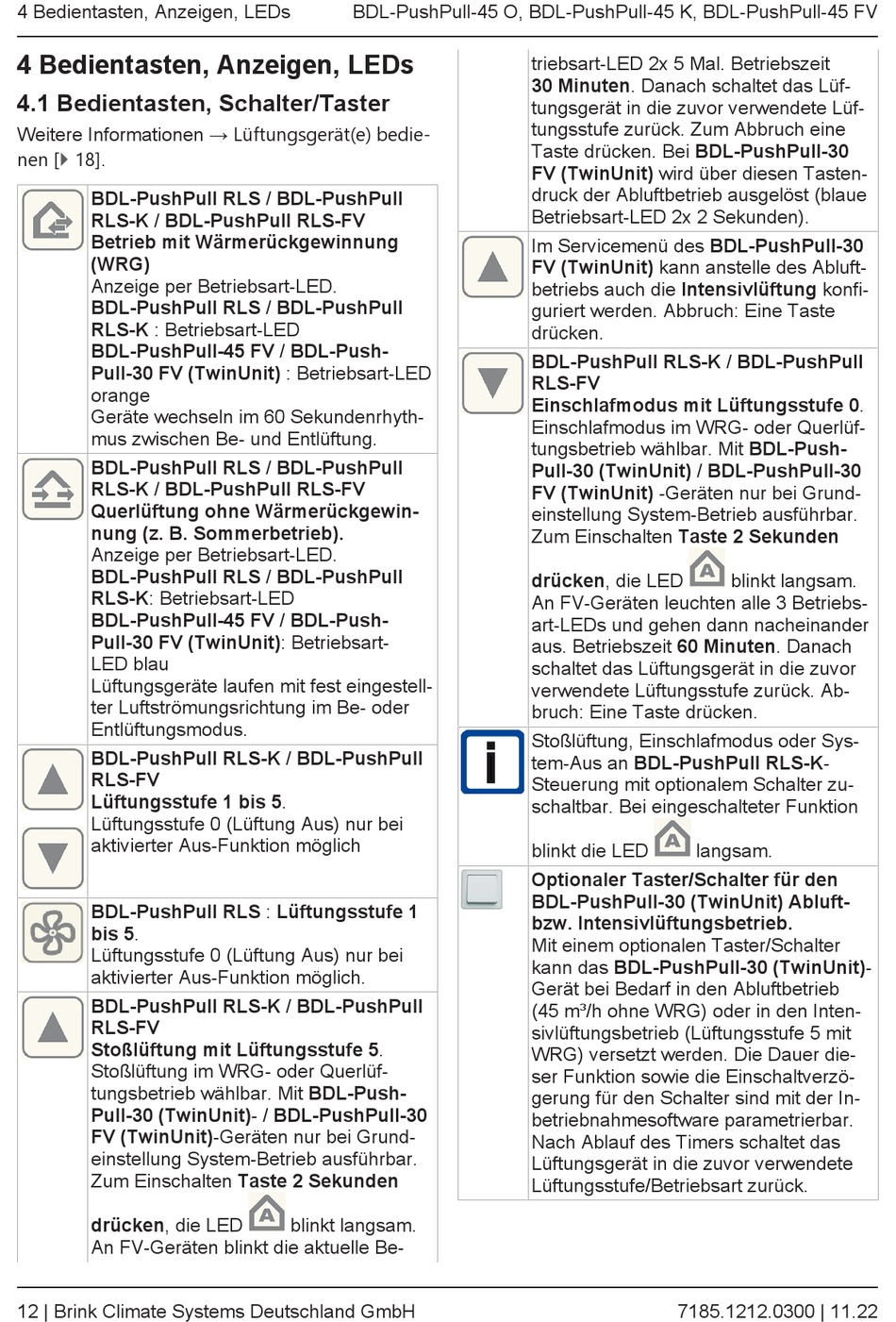

4 Bedientasten, Anzeigen, LEDs
4 Bedientasten, Anzeigen, LEDs
4.1 Bedientasten, Schalter/Taster
Weitere Informationen → Lüftungsgerät(e) bedie-
nen [} 18].
BDL-PushPull RLS / BDL-PushPull
RLS-K / BDL-PushPull RLS-FV
Betrieb mit Wärmerückgewinnung
(WRG)
Anzeige per Betriebsart-LED.
BDL-PushPull RLS / BDL-PushPull
RLS-K : Betriebsart-LED
BDL-PushPull-45 FV / BDL-Push-
Pull-30 FV (TwinUnit) : Betriebsart-LED
orange
Geräte wechseln im 60 Sekundenrhyth-
mus zwischen Be- und Entlüftung.
BDL-PushPull RLS / BDL-PushPull
RLS-K / BDL-PushPull RLS-FV
Querlüftung ohne Wärmerückgewin-
nung (z. B. Sommerbetrieb).
Anzeige per Betriebsart-LED.
BDL-PushPull RLS / BDL-PushPull
RLS-K: Betriebsart-LED
BDL-PushPull-45 FV / BDL-Push-
Pull-30 FV (TwinUnit): Betriebsart-
LED blau
Lüftungsgeräte laufen mit fest eingestell-
ter Luftströmungsrichtung im Be- oder
Entlüftungsmodus.
BDL-PushPull RLS-K / BDL-PushPull
RLS-FV
Lüftungsstufe 1 bis 5.
Lüftungsstufe 0 (Lüftung Aus) nur bei
aktivierter Aus-Funktion möglich
BDL-PushPull RLS : Lüftungsstufe 1
bis 5.
Lüftungsstufe 0 (Lüftung Aus) nur bei
aktivierter Aus-Funktion möglich.
BDL-PushPull RLS-K / BDL-PushPull
RLS-FV
Stoßlüftung mit Lüftungsstufe 5.
Stoßlüftung im WRG- oder Querlüf-
tungsbetrieb wählbar. Mit BDL-Push-
Pull-30 (TwinUnit)- / BDL-PushPull-30
FV (TwinUnit)-Geräten nur bei Grund-
einstellung System-Betrieb ausführbar.
Zum Einschalten Taste 2 Sekunden
drücken, die LED
An FV-Geräten blinkt die aktuelle Be-
12 | Brink Climate Systems Deutschland GmbH
BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV
blinkt langsam.
triebsart-LED 2x 5 Mal. Betriebszeit
30 Minuten. Danach schaltet das Lüf-
tungsgerät in die zuvor verwendete Lüf-
tungsstufe zurück. Zum Abbruch eine
Taste drücken. Bei BDL-PushPull-30
FV (TwinUnit) wird über diesen Tasten-
druck der Abluftbetrieb ausgelöst (blaue
Betriebsart-LED 2x 2 Sekunden).
Im Servicemenü des BDL-PushPull-30
FV (TwinUnit) kann anstelle des Abluft-
betriebs auch die Intensivlüftung konfi-
guriert werden. Abbruch: Eine Taste
drücken.
BDL-PushPull RLS-K / BDL-PushPull
RLS-FV
Einschlafmodus mit Lüftungsstufe 0.
Einschlafmodus im WRG- oder Querlüf-
tungsbetrieb wählbar. Mit BDL-Push-
Pull-30 (TwinUnit) / BDL-PushPull-30
FV (TwinUnit) -Geräten nur bei Grund-
einstellung System-Betrieb ausführbar.
Zum Einschalten Taste 2 Sekunden
drücken, die LED
An FV-Geräten leuchten alle 3 Betriebs-
art-LEDs und gehen dann nacheinander
aus. Betriebszeit 60 Minuten. Danach
schaltet das Lüftungsgerät in die zuvor
verwendete Lüftungsstufe zurück. Ab-
bruch: Eine Taste drücken.
Stoßlüftung, Einschlafmodus oder Sys-
i
tem-Aus an BDL-PushPull RLS-K-
Steuerung mit optionalem Schalter zu-
schaltbar. Bei eingeschalteter Funktion
blinkt die LED
Optionaler Taster/Schalter für den
BDL-PushPull-30 (TwinUnit) Abluft-
bzw. Intensivlüftungsbetrieb.
Mit einem optionalen Taster/Schalter
kann das BDL-PushPull-30 (TwinUnit)-
Gerät bei Bedarf in den Abluftbetrieb
(45 m³/h ohne WRG) oder in den Inten-
sivlüftungsbetrieb (Lüftungsstufe 5 mit
WRG) versetzt werden. Die Dauer die-
ser Funktion sowie die Einschaltverzö-
gerung für den Schalter sind mit der In-
betriebnahmesoftware parametrierbar.
Nach Ablauf des Timers schaltet das
Lüftungsgerät in die zuvor verwendete
Lüftungsstufe/Betriebsart zurück.
blinkt langsam.
langsam.
7185.1212.0300 | 11.22
