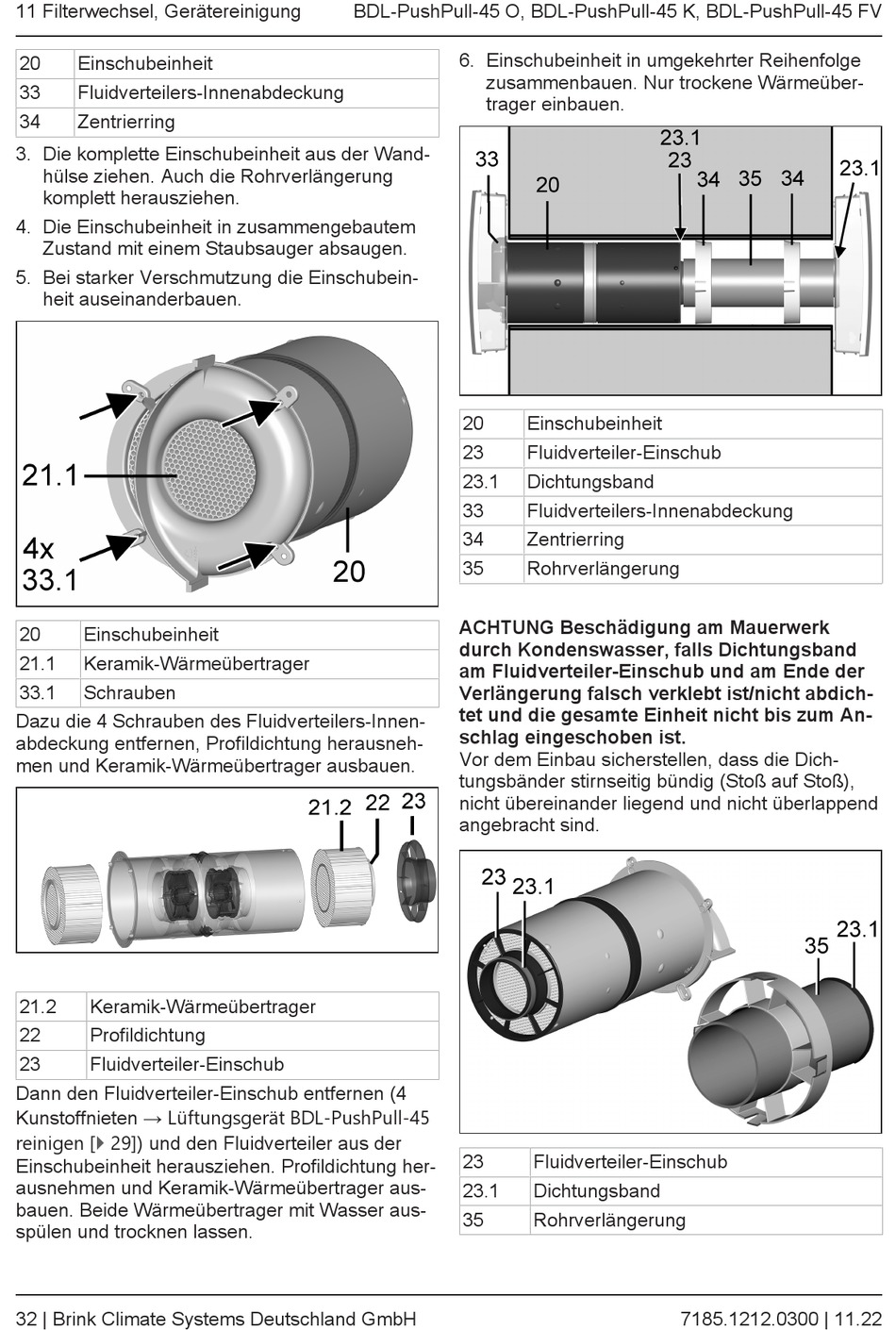

11 Filterwechsel, Gerätereinigung
20 Einschubeinheit
33 Fluidverteilers-Innenabdeckung
34 Zentrierring
3. Die komplette Einschubeinheit aus der Wand-
hülse ziehen. Auch die Rohrverlängerung
komplett herausziehen.
4. Die Einschubeinheit in zusammengebautem
Zustand mit einem Staubsauger absaugen.
5. Bei starker Verschmutzung die Einschubein-
heit auseinanderbauen.
20 Einschubeinheit
21.1 Keramik-Wärmeübertrager
33.1 Schrauben
Dazu die 4 Schrauben des Fluidverteilers-Innen-
abdeckung entfernen, Profildichtung herausneh-
men und Keramik-Wärmeübertrager ausbauen.
21.2 Keramik-Wärmeübertrager
22 Profildichtung
23 Fluidverteiler-Einschub
Dann den Fluidverteiler-Einschub entfernen (4
Kunstoffnieten → Lüftungsgerät BDL-PushPull-45
reinigen [} 29]) und den Fluidverteiler aus der
Einschubeinheit herausziehen. Profildichtung her-
ausnehmen und Keramik-Wärmeübertrager aus-
bauen. Beide Wärmeübertrager mit Wasser aus-
spülen und trocknen lassen.
32 | Brink Climate Systems Deutschland GmbH
BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV
6. Einschubeinheit in umgekehrter Reihenfolge
zusammenbauen. Nur trockene Wärmeüber-
trager einbauen.
20
23
23.1
33
34
35
ACHTUNG Beschädigung am Mauerwerk
durch Kondenswasser, falls Dichtungsband
am Fluidverteiler-Einschub und am Ende der
Verlängerung falsch verklebt ist/nicht abdich-
tet und die gesamte Einheit nicht bis zum An-
schlag eingeschoben ist.
Vor dem Einbau sicherstellen, dass die Dich-
tungsbänder stirnseitig bündig (Stoß auf Stoß),
nicht übereinander liegend und nicht überlappend
angebracht sind.
23
23.1
35
Einschubeinheit
Fluidverteiler-Einschub
Dichtungsband
Fluidverteilers-Innenabdeckung
Zentrierring
Rohrverlängerung
Fluidverteiler-Einschub
Dichtungsband
Rohrverlängerung
