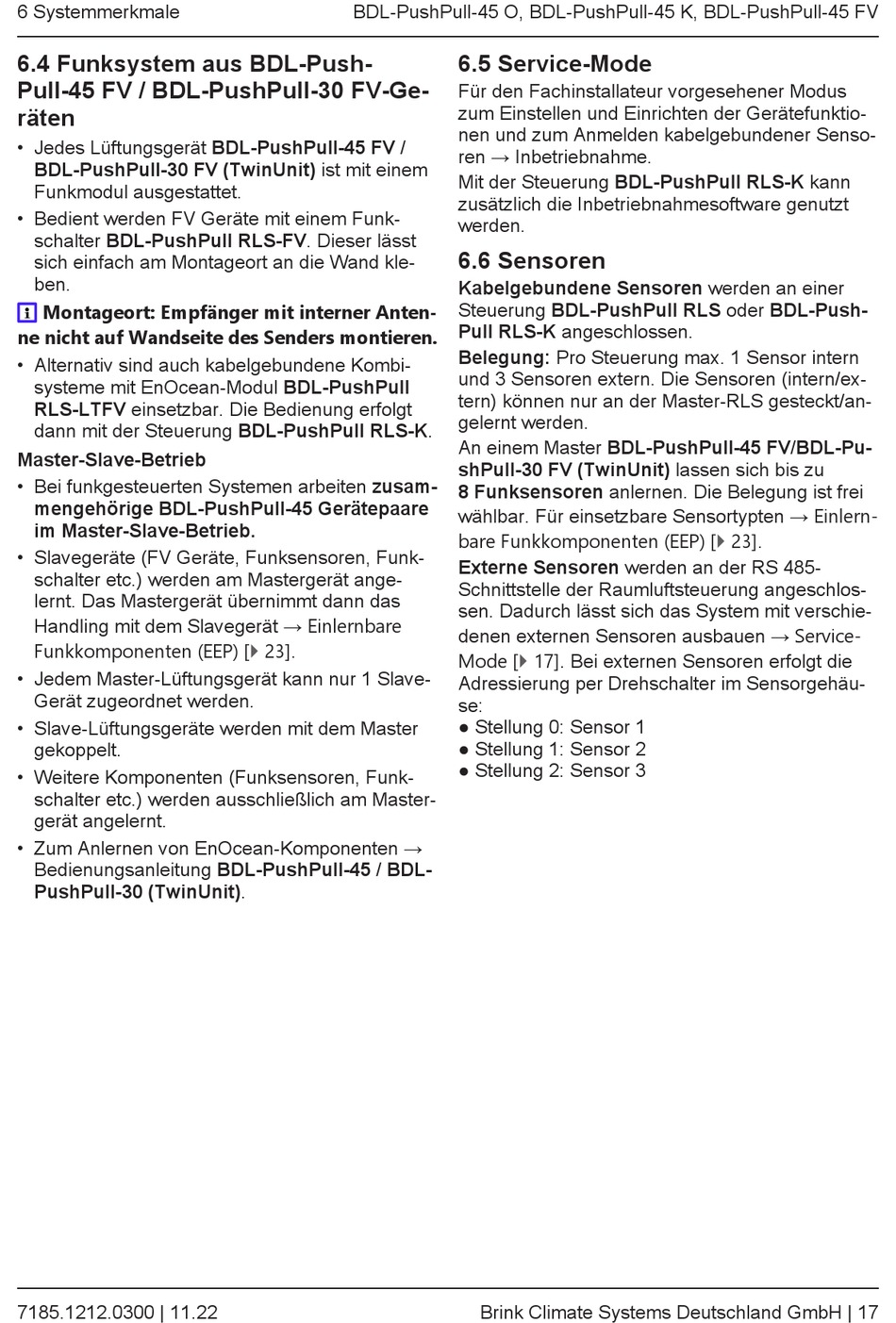

6 Systemmerkmale
6.4 Funksystem aus BDL-Push-
Pull-45 FV / BDL-PushPull-30 FV-Ge-
räten
• Jedes Lüftungsgerät BDL-PushPull-45 FV /
BDL-PushPull-30 FV (TwinUnit) ist mit einem
Funkmodul ausgestattet.
• Bedient werden FV Geräte mit einem Funk-
schalter BDL-PushPull RLS-FV. Dieser lässt
sich einfach am Montageort an die Wand kle-
ben.
Montageort: Empfänger mit interner Anten-
ne nicht auf Wandseite des Senders montieren.
• Alternativ sind auch kabelgebundene Kombi-
systeme mit EnOcean-Modul BDL-PushPull
RLS-LTFV einsetzbar. Die Bedienung erfolgt
dann mit der Steuerung BDL-PushPull RLS-K.
Master-Slave-Betrieb
• Bei funkgesteuerten Systemen arbeiten zusam-
mengehörige BDL-PushPull-45 Gerätepaare
im Master-Slave-Betrieb.
• Slavegeräte (FV Geräte, Funksensoren, Funk-
schalter etc.) werden am Mastergerät ange-
lernt. Das Mastergerät übernimmt dann das
Handling mit dem Slavegerät → Einlernbare
Funkkomponenten (EEP) [} 23].
• Jedem Master-Lüftungsgerät kann nur 1 Slave-
Gerät zugeordnet werden.
• Slave-Lüftungsgeräte werden mit dem Master
gekoppelt.
• Weitere Komponenten (Funksensoren, Funk-
schalter etc.) werden ausschließlich am Master-
gerät angelernt.
• Zum Anlernen von EnOcean-Komponenten →
Bedienungsanleitung BDL-PushPull-45 / BDL-
PushPull-30 (TwinUnit).
7185.1212.0300 | 11.22
BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV

6.5 Service-Mode

Für den Fachinstallateur vorgesehener Modus
zum Einstellen und Einrichten der Gerätefunktio-
nen und zum Anmelden kabelgebundener Senso-
ren → Inbetriebnahme.
Mit der Steuerung BDL-PushPull RLS-K kann
zusätzlich die Inbetriebnahmesoftware genutzt
werden.

6.6 Sensoren

Kabelgebundene Sensoren werden an einer
Steuerung BDL-PushPull RLS oder BDL-Push-
Pull RLS-K angeschlossen.
Belegung: Pro Steuerung max. 1 Sensor intern
und 3 Sensoren extern. Die Sensoren (intern/ex-
tern) können nur an der Master-RLS gesteckt/an-
gelernt werden.
An einem Master BDL-PushPull-45 FV/BDL-Pu-
shPull-30 FV (TwinUnit) lassen sich bis zu
8 Funksensoren anlernen. Die Belegung ist frei
wählbar. Für einsetzbare Sensortypten → Einlern-
bare Funkkomponenten (EEP) [} 23].
Externe Sensoren werden an der RS 485-
Schnittstelle der Raumluftsteuerung angeschlos-
sen. Dadurch lässt sich das System mit verschie-
denen externen Sensoren ausbauen → Service-
Mode [} 17]. Bei externen Sensoren erfolgt die
Adressierung per Drehschalter im Sensorgehäu-
se:
● Stellung 0: Sensor 1
● Stellung 1: Sensor 2
● Stellung 2: Sensor 3
