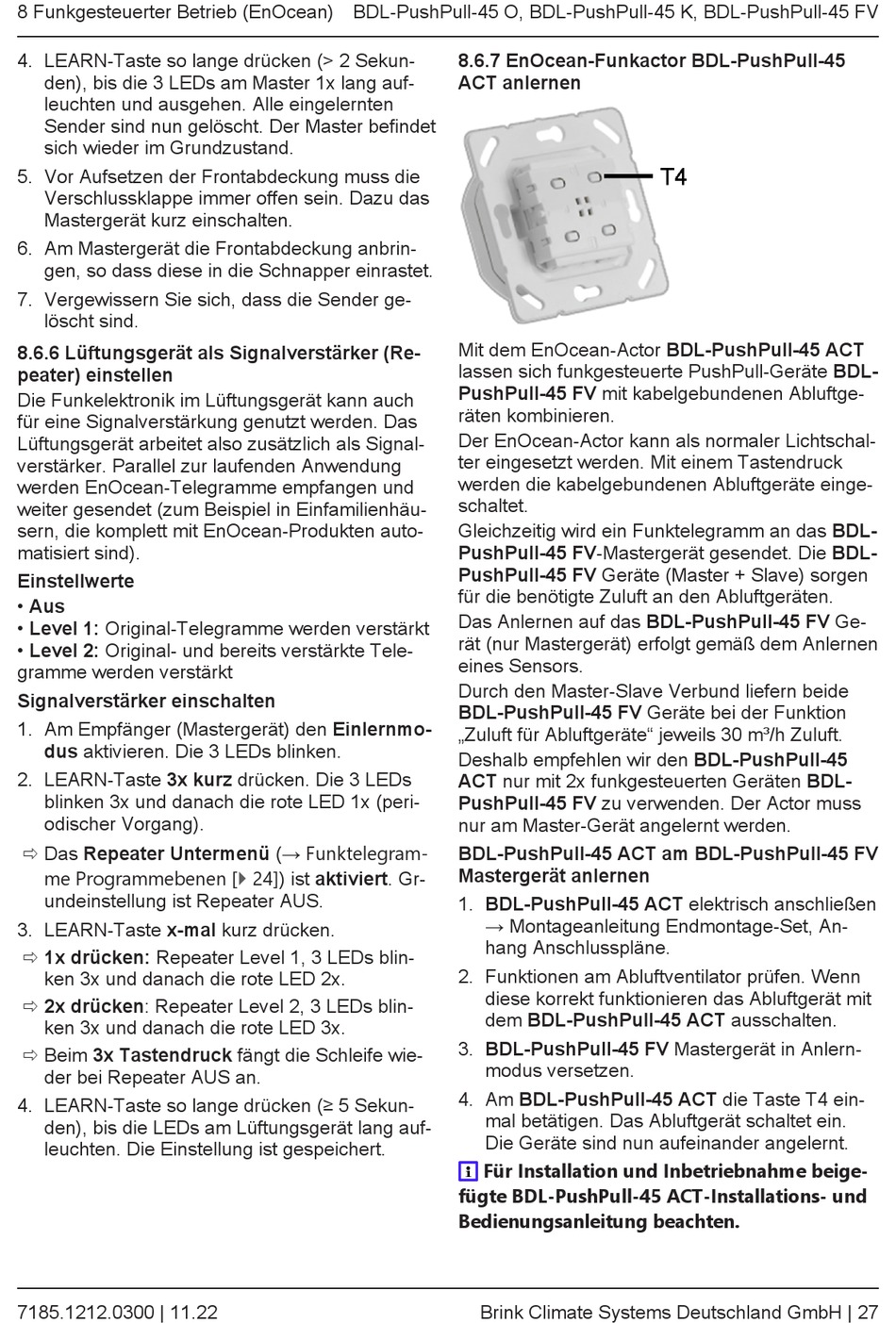

8 Funkgesteuerter Betrieb (EnOcean) BDL-PushPull-45 O, BDL-PushPull-45 K, BDL-PushPull-45 FV
4. LEARN-Taste so lange drücken (> 2 Sekun-
den), bis die 3 LEDs am Master 1x lang auf-
leuchten und ausgehen. Alle eingelernten
Sender sind nun gelöscht. Der Master befindet
sich wieder im Grundzustand.
5. Vor Aufsetzen der Frontabdeckung muss die
Verschlussklappe immer offen sein. Dazu das
Mastergerät kurz einschalten.
6. Am Mastergerät die Frontabdeckung anbrin-
gen, so dass diese in die Schnapper einrastet.
7. Vergewissern Sie sich, dass die Sender ge-
löscht sind.
8.6.6 Lüftungsgerät als Signalverstärker (Re-
peater) einstellen
Die Funkelektronik im Lüftungsgerät kann auch
für eine Signalverstärkung genutzt werden. Das
Lüftungsgerät arbeitet also zusätzlich als Signal-
verstärker. Parallel zur laufenden Anwendung
werden EnOcean-Telegramme empfangen und
weiter gesendet (zum Beispiel in Einfamilienhäu-
sern, die komplett mit EnOcean-Produkten auto-
matisiert sind).
Einstellwerte
• Aus
• Level 1: Original-Telegramme werden verstärkt
• Level 2: Original- und bereits verstärkte Tele-
gramme werden verstärkt
Signalverstärker einschalten
1. Am Empfänger (Mastergerät) den Einlernmo-
dus aktivieren. Die 3 LEDs blinken.
2. LEARN-Taste 3x kurz drücken. Die 3 LEDs
blinken 3x und danach die rote LED 1x (peri-
odischer Vorgang).
ð Das Repeater Untermenü (→ Funktelegram-
me Programmebenen [} 24]) ist aktiviert. Gr-
undeinstellung ist Repeater AUS.
3. LEARN-Taste x-mal kurz drücken.
ð 1x drücken: Repeater Level 1, 3 LEDs blin-
ken 3x und danach die rote LED 2x.
ð 2x drücken: Repeater Level 2, 3 LEDs blin-
ken 3x und danach die rote LED 3x.
ð Beim 3x Tastendruck fängt die Schleife wie-
der bei Repeater AUS an.
4. LEARN-Taste so lange drücken (≥ 5 Sekun-
den), bis die LEDs am Lüftungsgerät lang auf-
leuchten. Die Einstellung ist gespeichert.
7185.1212.0300 | 11.22
8.6.7 EnOcean-Funkactor BDL-PushPull-45
ACT anlernen
Mit dem EnOcean-Actor BDL-PushPull-45 ACT
lassen sich funkgesteuerte PushPull-Geräte BDL-
PushPull-45 FV mit kabelgebundenen Abluftge-
räten kombinieren.
Der EnOcean-Actor kann als normaler Lichtschal-
ter eingesetzt werden. Mit einem Tastendruck
werden die kabelgebundenen Abluftgeräte einge-
schaltet.
Gleichzeitig wird ein Funktelegramm an das BDL-
PushPull-45 FV-Mastergerät gesendet. Die BDL-
PushPull-45 FV Geräte (Master + Slave) sorgen
für die benötigte Zuluft an den Abluftgeräten.
Das Anlernen auf das BDL-PushPull-45 FV Ge-
rät (nur Mastergerät) erfolgt gemäß dem Anlernen
eines Sensors.
Durch den Master-Slave Verbund liefern beide
BDL-PushPull-45 FV Geräte bei der Funktion
„Zuluft für Abluftgeräte" jeweils 30 m³/h Zuluft.
Deshalb empfehlen wir den BDL-PushPull-45
ACT nur mit 2x funkgesteuerten Geräten BDL-
PushPull-45 FV zu verwenden. Der Actor muss
nur am Master-Gerät angelernt werden.
BDL-PushPull-45 ACT am BDL-PushPull-45 FV
Mastergerät anlernen
1. BDL-PushPull-45 ACT elektrisch anschließen
→ Montageanleitung Endmontage-Set, An-
hang Anschlusspläne.
2. Funktionen am Abluftventilator prüfen. Wenn
diese korrekt funktionieren das Abluftgerät mit
dem BDL-PushPull-45 ACT ausschalten.
3. BDL-PushPull-45 FV Mastergerät in Anlern-
modus versetzen.
4. Am BDL-PushPull-45 ACT die Taste T4 ein-
mal betätigen. Das Abluftgerät schaltet ein.
Die Geräte sind nun aufeinander angelernt.
Für Installation und Inbetriebnahme beige-
fügte BDL-PushPull-45 ACT-Installations- und
Bedienungsanleitung beachten.
Brink Climate Systems Deutschland GmbH | 27
