5.1.6

Anschluss Zwischenschlauchpaket

Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
•
Stecker der Schweißstromleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln:

MIG/MAG-Fülldraht: Anschlussbuchse Schweißstrom „-"

MIG/MAG-Standard: Anschlussbuchse Schweißstrom „+"
•
Kabelstecker der Steuerleitung in die Anschlussbuchse 19-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
24
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:

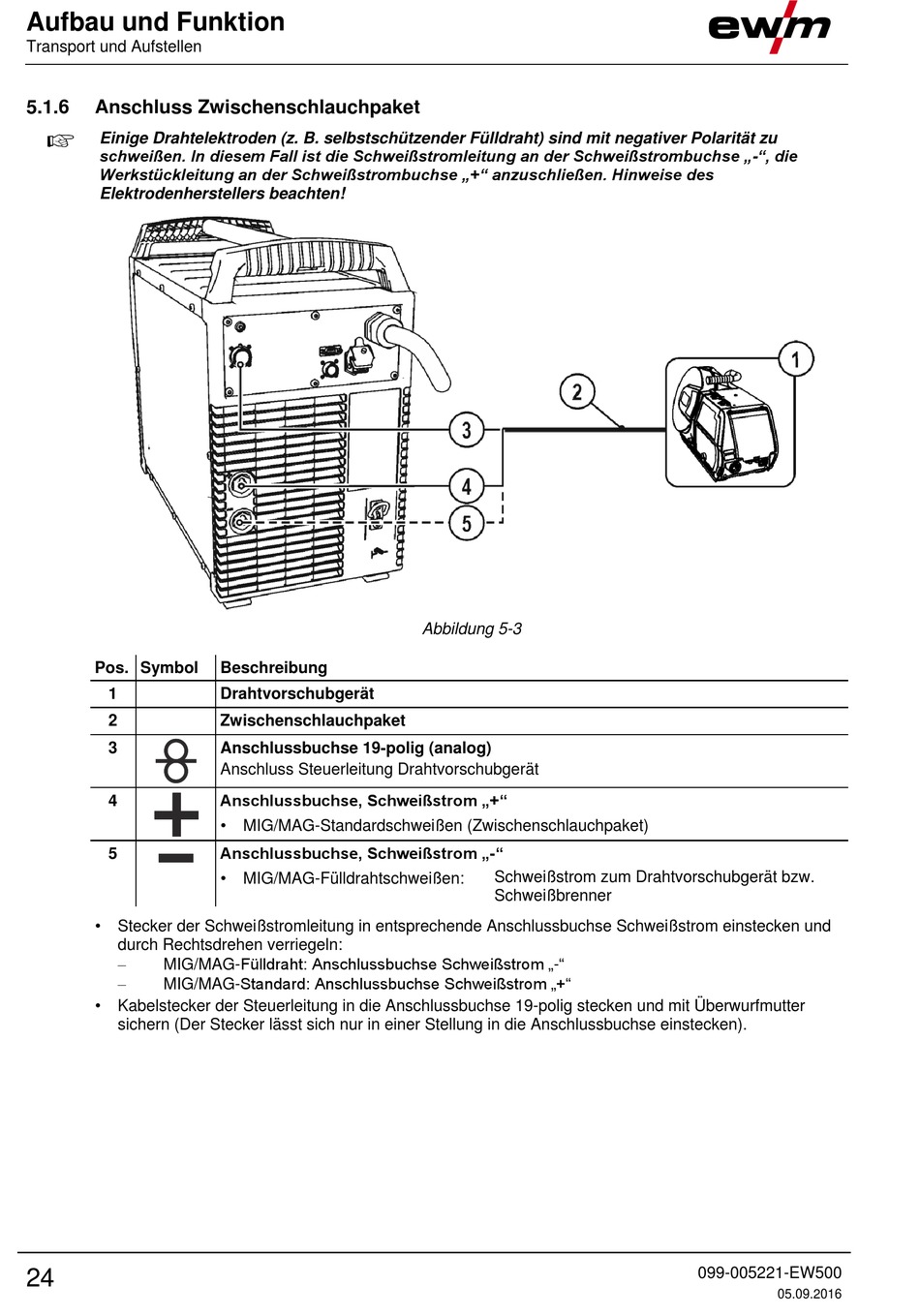

Abbildung 5-3
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
