Gerätebeschreibung - Schnellübersicht
Rückansicht

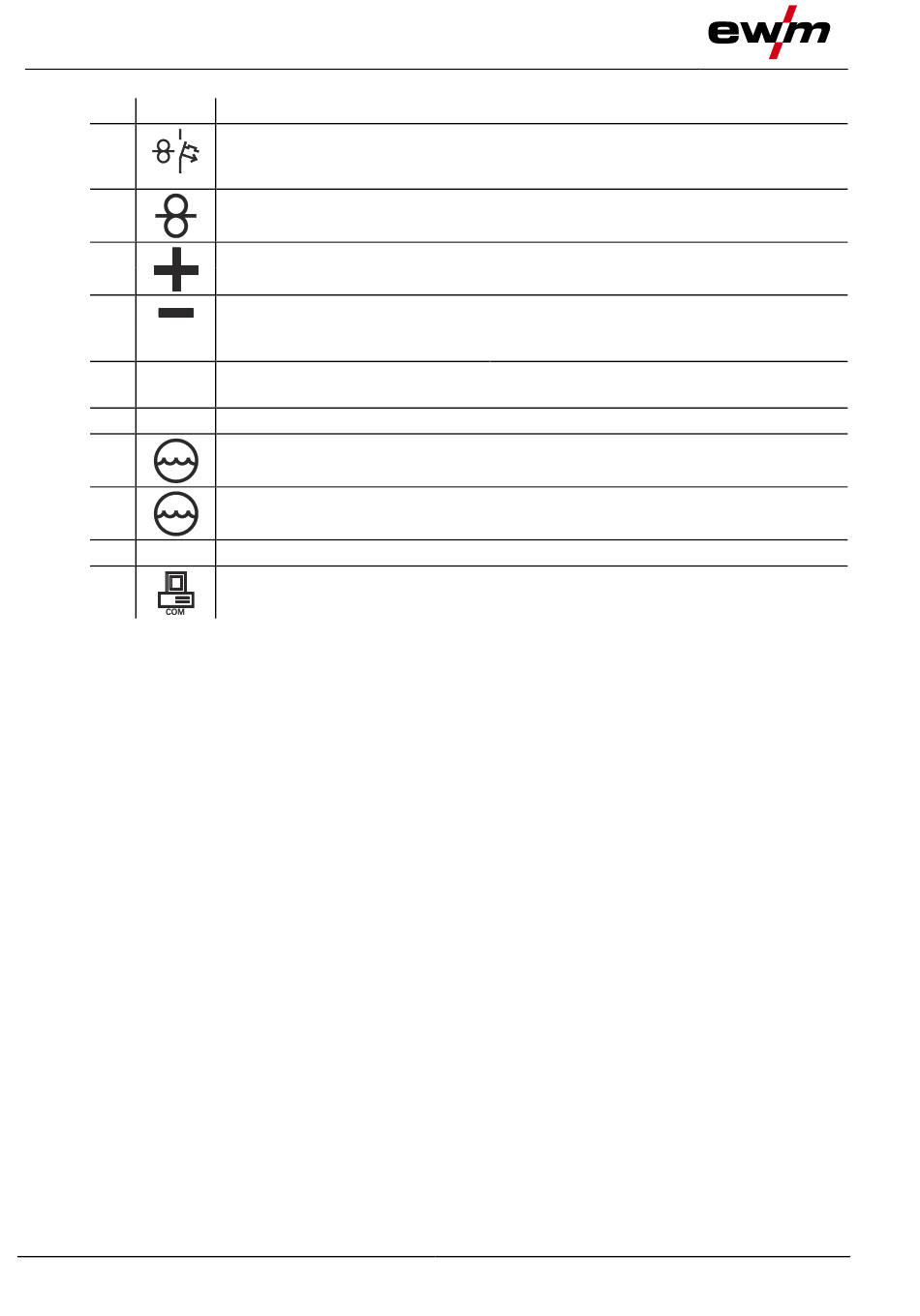

Pos. Symbol
1
2
3
4
5
6
7
8
9
10
18
Beschreibung 0
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen).
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „+"
•
MIG/MAG-Standardschweißen (Zwischenschlauchpaket)
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Haltebügel
Zugentlastung Zwischenschlauchpaket
Austrittsöffnung Kühlluft
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Netzanschlusskabel > siehe Kapitel 5.1.9
D-Sub-Anschlussbuchse 9-polig
In dieser Geräteserie ausschließlich für Servicezwecke (Fachpersonal)
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
