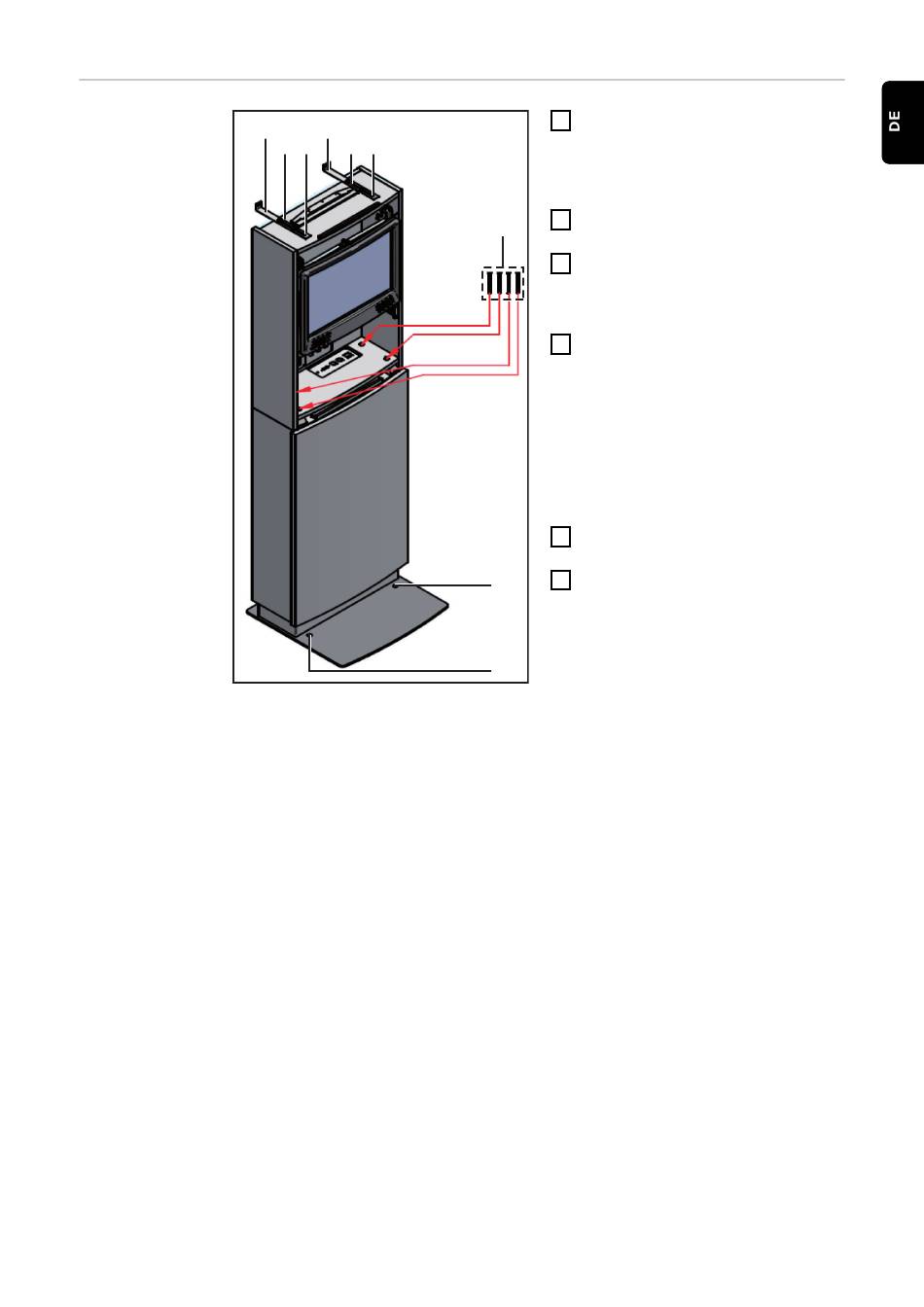

StandUp Termi-
nal zusammen-
bauen und fest-
schrauben
(2)
(2)
(3) (3)
(3) (3)
Das Unterteil an seinem finalen
1
Aufstellort platzieren
-
dabei sicherstellen, dass die
Montagewinkel (2) bis an die
Wand reichen
Das Oberteil auf das Unterteil auf-
2
(1)
setzen
Die beiden Teile mit den 4 mitgelie-
3
ferten Innensechskant-Schrauben
(1) M8 x 80 mm zusammenschrau-
ben
StandUp Terminal an den Monta-
4
gewinkeln (2) an der Wand fest-
schrauben
-
Das Befestigungsmaterial zum
Festschrauben an der Wand ist
nicht im Lieferumfang enthal-
ten. Der Monteur ist für die
Auswahl des richtigen Befesti-
gungsmaterials selbst verant-
wortlich
Die 4 Schrauben M8x16 mm (3)
5
der Montagewinkel festschrauben
StandUp Terminal durch die Boh-
6
(4)
rungen (4) am Boden festschrau-
ben
-
Das Befestigungsmaterial zum
Festschrauben am Boden ist
nicht im Lieferumfang enthal-
(4)
ten. Der Monteur ist für die
Auswahl des richtigen Befesti-
gungsmaterials selbst verant-
wortlich
35
