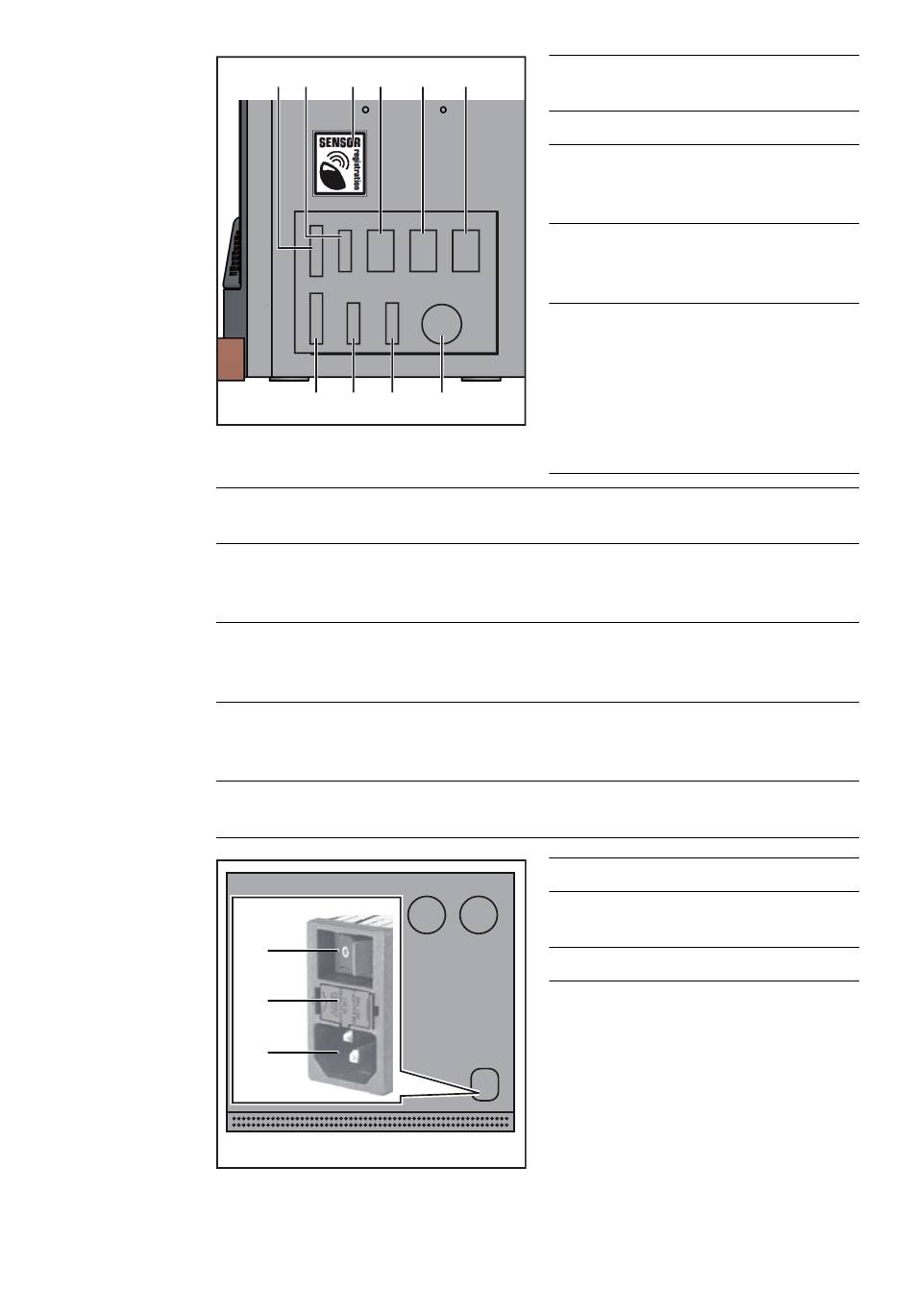

Rückseite MobileCase
26
(1) (2) (3) (4)
(10) (9) (8)
Anschluss LAN
zum Anschließen eines LAN Netzwerk-Kabels
Anschluss 1 für Schweißbrenner
zum Anschließen des Steuerkabels vom Schweißbrenner;
zum Anschließen des Steuerkabels vom Elektrodenhalter
Anschluss 2 für Schweißbrenner
zum Anschließen des Sensorkabels vom Schweißbrenner;
zum Anschließen des Sensorkabels vom Elektrodenhalter
Anschluss für Robotics-Clip oder Schweißzusatz
zum Anschließen des Sensorkabels vom Robotics-Clip;
zum Anschließen des Sensorkabels vom Schweißzusatz (WIG)
Anschluss für die Werkstück-Halterung
zum Anschließen des Sensorkabels von der Werkstück-Halterung
(10)
(11)
(12)
(1)
(5) (6)
(2)
(3)
(4)
(5)
(7)
(11)
(12)
(13)
Anschluss für VR-Brille (Dis-
playport)
Versorgung VR-Brille
Sensor
Touchscreen
siehe Abschnitt
und Sensor auf Seite 23
Anschluss USB
zum Anschließen des Datenka-
bels der VR-Brille
Anschluss für externe Anzei-
gen
zum Anschließen eines exter-
nen Monitors oder Projektors
(nach dem Anschließen des Mo-
nitors/Projektors das Virtual
Welding System neu starten)
Netzschalter
Sicherung
2 Stück 3,15 A träge
Netzanschluss
