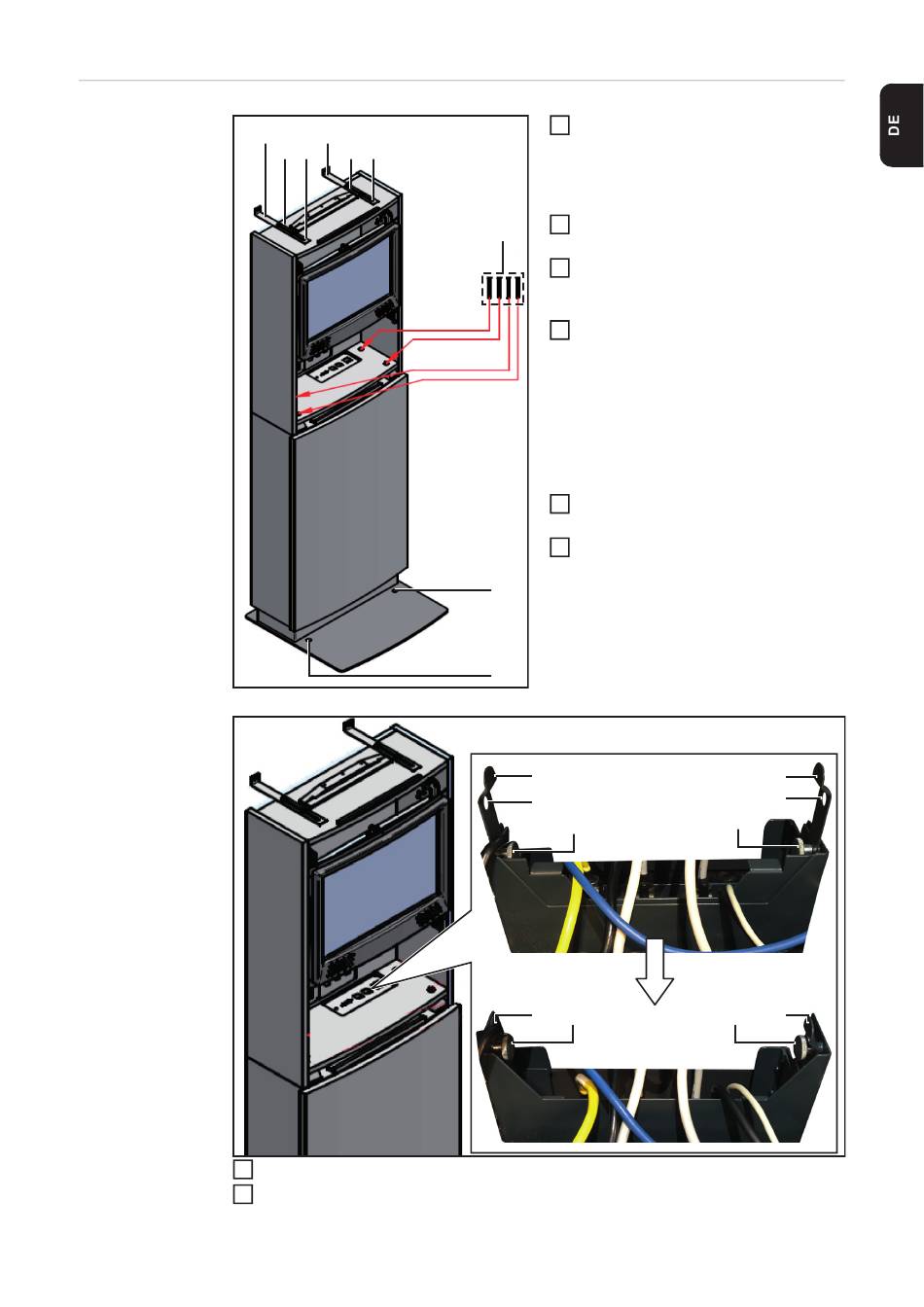

StandUp Terminal
zusammenbauen
und festschrau-
ben
7
8
(2)
(2)
(3) (3)
(3) (3)
Schrauben (5) lösen, gleichzeitig eine der Halterungen (6) festhalten
Halterungen (6) nach unten führen, bis die Schrauben (5) durch die Bohrungen (7) ge-
schraubt werden können
Das Unterteil an seinem finalen Auf-
1
stellort platzieren
dabei sicherstellen, dass die Mon-
-
tagewinkel (2) bis an die Wand rei-
chen
Das Oberteil auf das Unterteil aufset-
2
(1)
zen
Die beiden Teile mit den 4 mitgeliefer-
3
ten Innensechskant-Schrauben (1) M8
x 80 mm zusammenschrauben
StandUp Terminal an den Montage-
4
winkeln (2) an der Wand festschrau-
ben
Das Befestigungsmaterial zum
-
Festschrauben an der Wand ist
nicht im Lieferumfang enthalten.
Der Monteur ist für die Auswahl
des richtigen Befestigungsmateri-
als selbst verantwortlich
Die 4 Schrauben M8x16 mm (3) der
5
Montagewinkel festschrauben
StandUp Terminal durch die Bohrun-
6
gen (4) am Boden festschrauben
Das Befestigungsmaterial zum
-
(4)
Festschrauben am Boden ist nicht
im Lieferumfang enthalten. Der
Monteur ist für die Auswahl des
richtigen Befestigungsmaterials
selbst verantwortlich
(4)
(6)
(7)
(5)
(6)
(5)
(6)
(7)
(5)
(5)
(6)
