Installation und Montage
5.2
Befestigung und Montage für LLT30xx-430 / LLT30xx-600
(1)
(2)

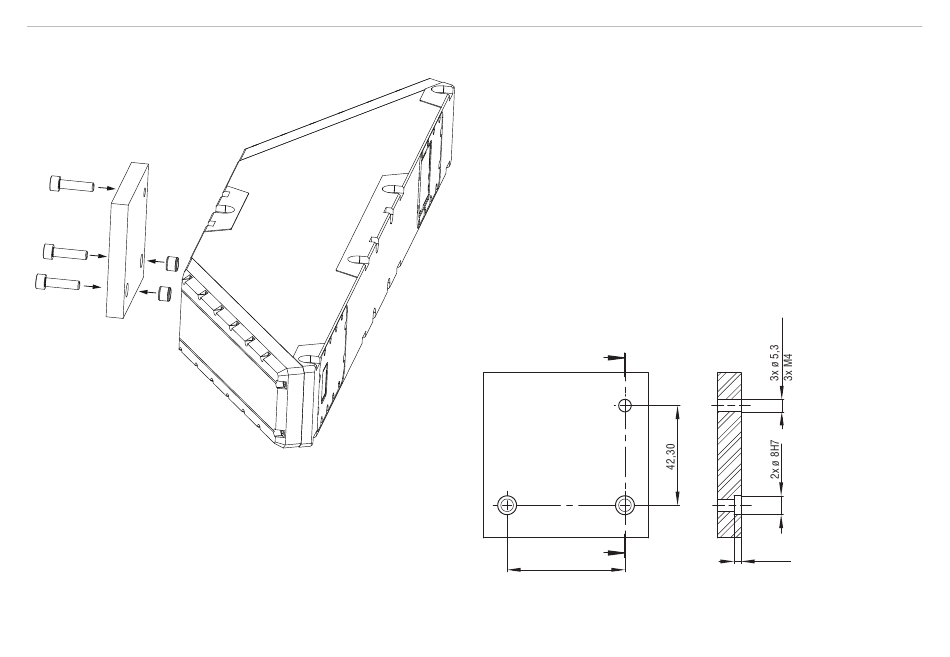

Abb. 5 Montagebeispiel direktes Anschrauben
LLT30xx-430 / LLT30xx-600
scanCONTROL 30xx
(1) Schraube M5
(2) Zentrierelement
Direktes Anschrauben:
- 3 Bohrungen ø 5,5 mm
mit Zentrierelement:
- zusätzliche 2 Zylindersenkungen 8H7
Tiefe 2,9 - 3,1 mm
i
Die beiden Zentrierelemente müssen auf einer Sensorseite
liegen, dürfen also nicht diagonal angeordnet werden. Die
Position der dritten Schraube kann frei gewählt werden (4
Gewindebohrungen vorhanden).
50
Abb. 6 Maßzeichnung Montagebohrungen,
Maße in mm, nicht maßstabsgetreu
3
Seite 25
