Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Kranöse
Transportgriff
Eintrittsöffnung Kühlluft
Transportrollen, Lenkrollen
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „hart"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „mittel"
Anschlussbuchse, Werkstückleitung
Drosselanzapfung „weich"
Kühlmitteltank
Verschlussdeckel Kühlmitteltank
Taster Sicherungsautomat Kühlmittelpumpe
Ausgelöste Sicherung durch Betätigen zurücksetzen
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Stufenschalter Schweißspannung, Finaleinstellung
feinstufige, finale Einstellung der Schweißspannung (zuvor grobstufige Voreinstellung
der Schweißspannung wählen)
Stufenschalter Schweißspannung, Voreinstellung
grobstufige Voreinstellung der Schweißspannung
Hauptschalter, Gerät Ein/Aus
Signalleuchte Sammelstörung
Fehlermeldungen siehe Kapitel „Störungsbeseitigung"
Signalleuchte Betriebsbereitschaft
Signalleuchte leuchtet bei eingeschaltetem und betriebsbereitem Gerät.
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

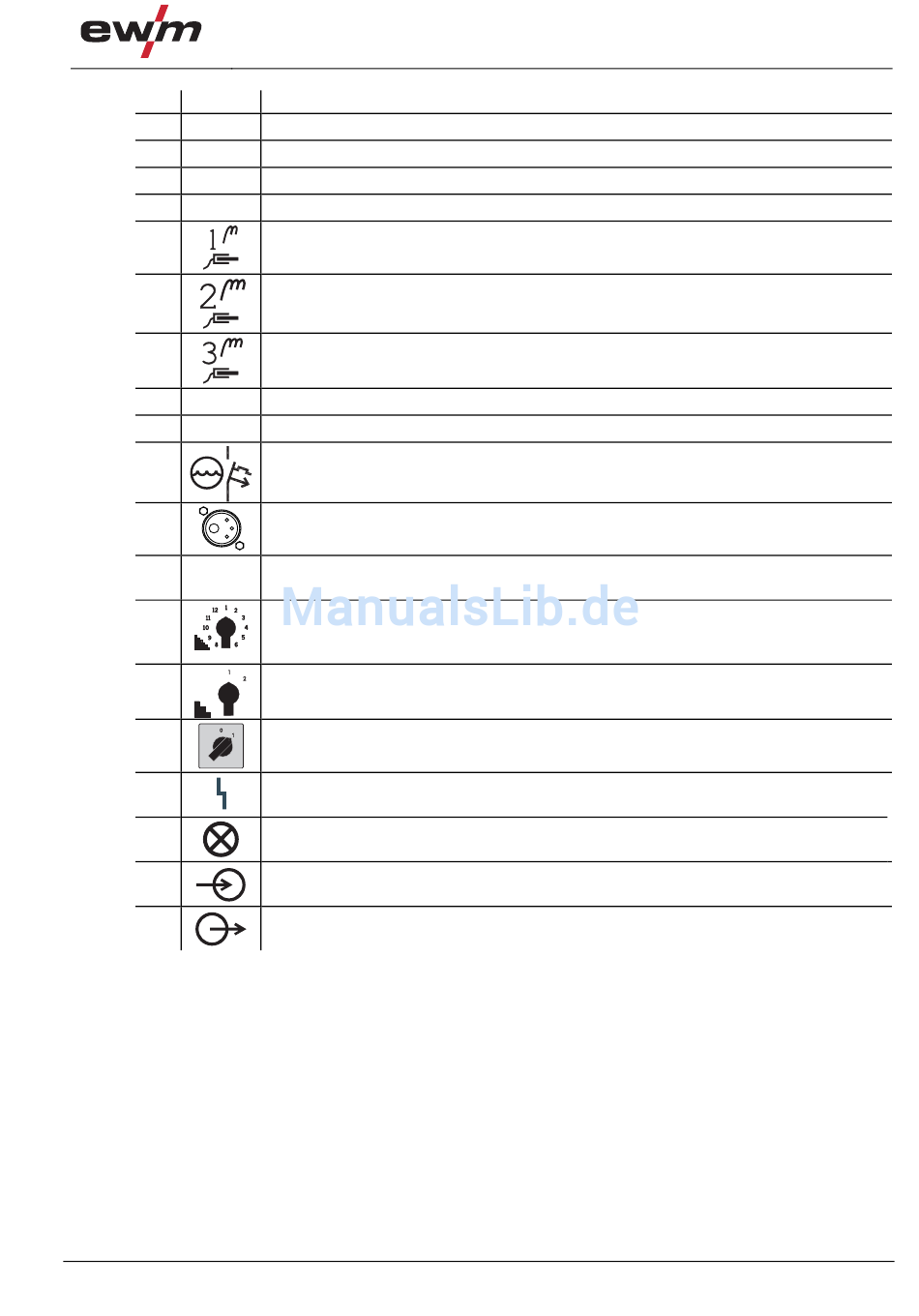

Frontansicht
