5.10.3 Schweißgerätesteuerung M2.40
5.10.3.1 JOB-Nummer (Schweißaufgabe) wählen
Diese mikroprozessorgesteuerte Steuerung arbeitet nach dem Prinzip der Einknopfbedienung.
Es sind nur Gasart, Materialart und Drahtelektrodendurchmesser als JOB-Nummer an der Steuerung,
sowie die Schweißleistung über den Stufenschalter einzustellen. Damit ist die Schweißaufgabe definiert
und das System gibt nach Betätigen der „Test-Taste" die optimale Drahtvorschubgeschwindigkeit für den
gewünschten Arbeitspunkt vor.
Diese Einstellungen bleiben nach dem Abschalten des Gerätes erhalten. Nach erneutem Einschalten
kann mit den zuvor eingestellten Parametern weitergeschweißt werden.
Der Anwender hat die Möglichkeit die Drahtvorschubgeschwindigkeit entsprechend der Schweißaufgabe
oder individuellen Anforderungen zu korrigieren.
Die Schweißaufgabeneinstellung kann allerdings auch nach dem Prinzip der Zweiknopfbedienung
vorgegeben werden. Hierzu ist der „JOB 0" (Manuell / no program) aus der JOB-Liste sowie die
Schweißspannung am Stufenschalter und die Drahtgeschwindigkeit am Drehknopf einzustellen. Andere
Parameter werden wie unter Nutzung im Synergic-Betrieb beschrieben eingestellt.
Bedienelement
Der Schweißer wählt anhand des aufgelegten Zusatzmateriales und angeschlossenen Schutzgases die
JOB-Nummer nach der JOB-LIST aus. Die JOB-LIST ist ein Aufkleber, der in der Nähe des
Drahtvorschubs angebracht ist.
099-005224-EW500
08.11.2011

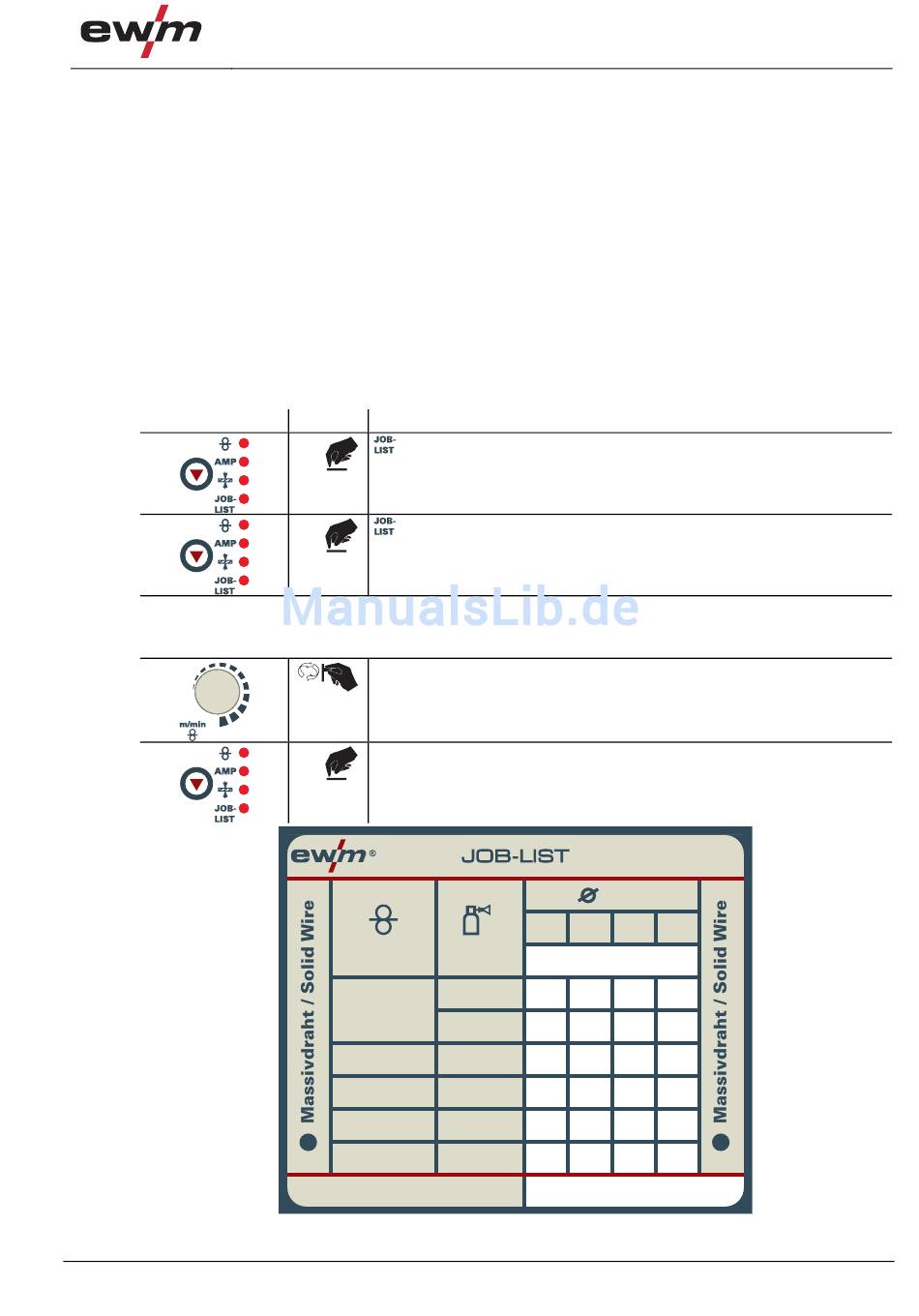

Aktion
Ergebnis
Anwahl JOB: Beim Aufleuchten der Signalleuchte, JOB die
n x
Taste gedrückt halten.
Signalleuchte, JOB blinkt.
2 s
JOB-Nummer einstellen (0-24).
Auswahl bestätigen.
1 x
Material
Gas
CO 100
SG2/3
G3/4 Si1
Ar82/18
CrNi
Ar98/2
AlMg
Ar100
AlSi
Ar100
Al99
Ar100
Manuell / no program
Abbildung 5-12
Aufbau und Funktion
Wire
%
0,8
1,0
1,2
Job-Nr.
1
2
3
2
5
6
7
9
10
11
13
14
15
17
18
19
21
22
23
0
Anwahl Schweißaufgabe
094-010488-00500
1,6
4
8
12
16
20
24
45
