Pos. Symbol
4
5
6
7
8
9
10
11
12
13
14
099-005224-EW500
08.11.2011

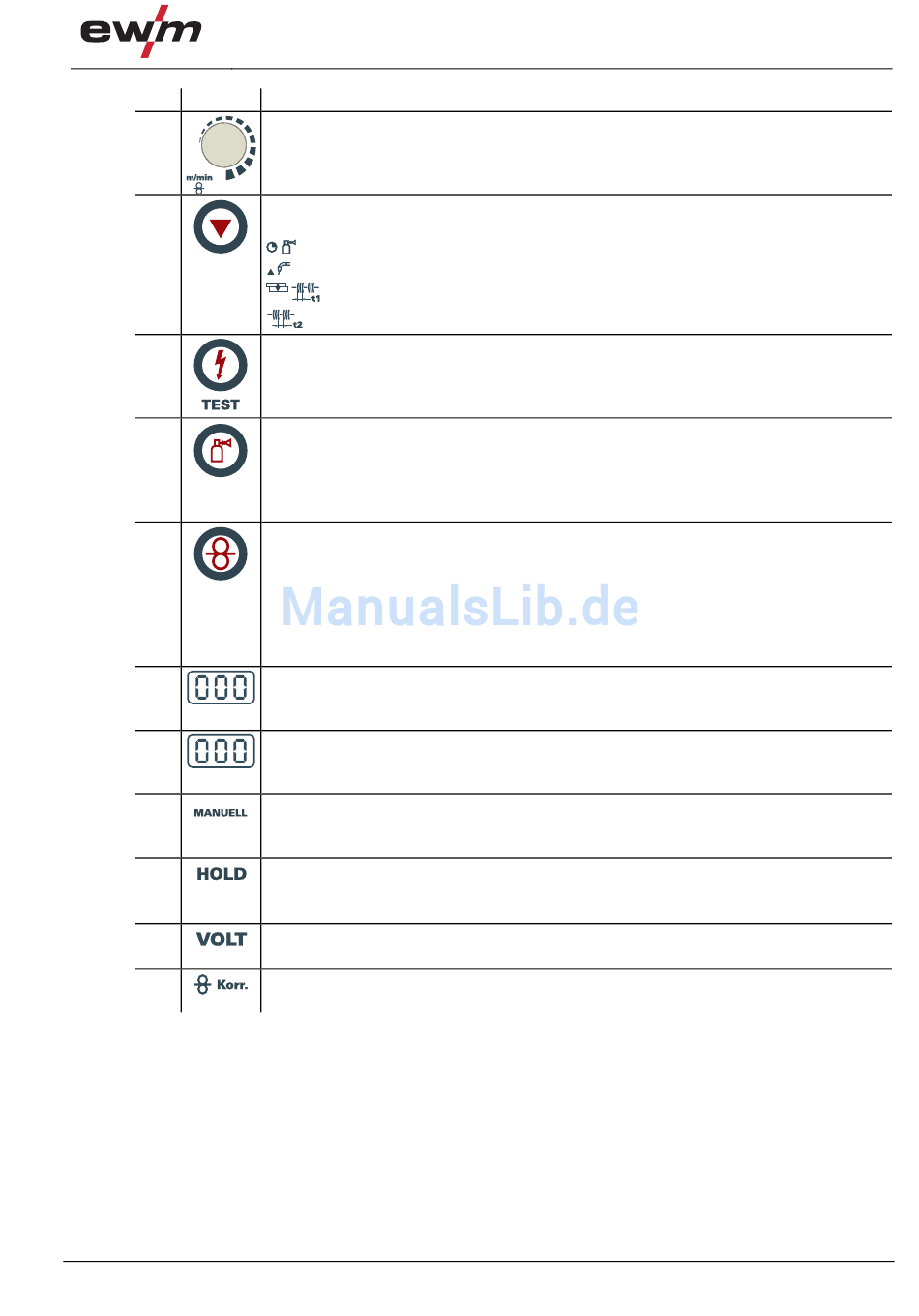

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drehknopf, Einstellung Drahtgeschwindigkeit / Schweißparameter
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißstrom, Blechdicke, JOB
und Ablaufparameter wie Gasnachströmen, Drahtrückbrand etc.
Taste, Ablaufparameter
Die Parametereinstellung erfolgt am Drehknopf
Gasnachströmzeit „GnS" (0,0 bis 10,0 s)
Drahtrückbrand „drb" (-50 % bis +50 %)
Punktzeit / Pulszeit „t1" (0,1 s bis 5,0 s)
Pulspause „t2" (0,1 s bis 2,0 s)
Taste, Test Schweißparameter
Taste betätigen und gleichzeitig die erforderliche Schweißspannung am Stufenschalter
einstellen (Anzeige der Leerlaufspannung in der oberen, Anzeige von
Drahtgeschwindigkeit, Schweißstrom oder Blechdicke in der unteren Anzeige)
Taste, Gastest
Während Prüfung und Einstellung der Gasdurchflussmenge bleiben Schweißspannung
und Drahtvorschubantrieb abgeschaltet.
Nach einmaligem Betätigen des Tasters fließt für ca. 25 s Schutzgas. Durch
nochmaliges Betätigen kann der Vorgang jederzeit unterbrochen werden.
Taste, Drahteinfädeln
Zum Einfädeln der Drahtelektrode beim Drahtspulenwechsel
(Geschwindigkeit = 6,0 m/min, konstant)
Der Schweißdraht wird spannungsfrei in das Schlauchpaket eingefädelt,
ohne dass Gas ausströmt.
Hierdurch wird ein hohes Maß an Sicherheit für den Schweißer gewährt, weil ein
versehentliches Zünden des Lichtbogens nicht möglich ist.
Anzeige, unten
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom, Blechdicke, JOB-Nummer und
Ablaufparameter
Anzeige, oben
Anzeige Schweißspannung, Korrekturwert der Drahtgeschwindigkeit bzw.
Parameterbezeichnungen für Ablaufparameter
Signalleuchte, MANUELL
Signalleuchte leuchtet wenn sich das Gerät nicht im Synergic-Betrieb befindet. Alle
Parametereinstellungen werden „manuell" vom Benutzer durchgeführt (JOB 0).
Signalleuchte, HOLD
Leuchtet:
Anzeige zeigt zuletzt geschweißte Parameter.
Leuchtet nicht:
Anzeige zeigt Soll-, bzw. während des Schweißens Istwerte.
Signalleuchte, Spannung
Leuchtet wenn Schweiß- oder Leerlaufspannung angezeigt wird
Signalleuchte, Drahtkorrektur
Leuchtet wenn der Korrekturwert der Drahtgeschwindigkeit angezeigt wird
Gerätesteuerung - Bedienelemente
25
