Εγκατασταση

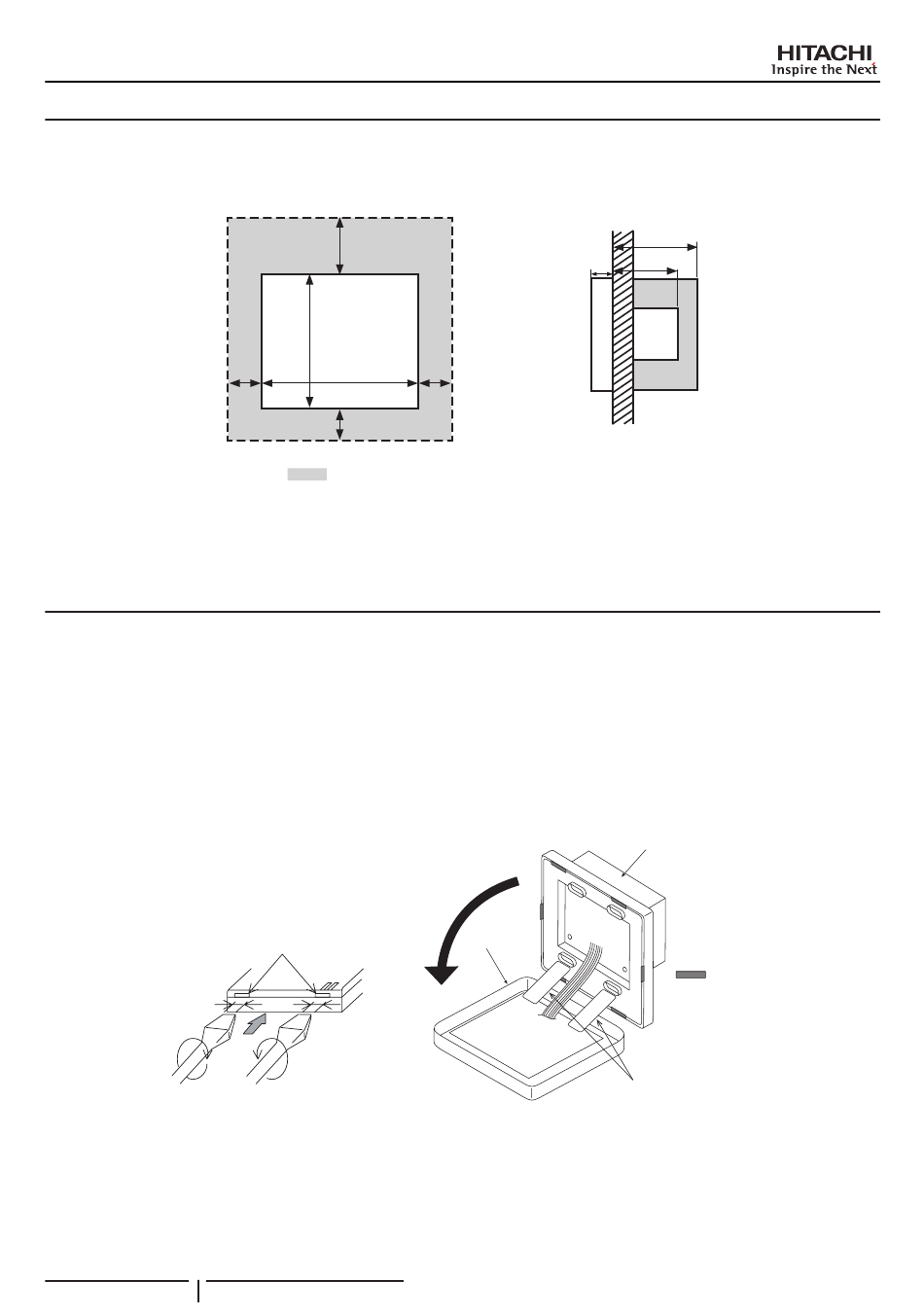

3.6 ΧΩΡΟΣ ΕΓΚΑΤΑΣΤΑΣΗΣ
Διατηρήστε τους παρακάτω χώρους για την εγκατάστασης του κεντρικού χειριστηρίου.
Αφήστε ελεύθερες τις περιοχές γύρω από τη συσκευή, οι οποίες είναι με ελαφριά
απόχρωση "
Όταν τοποθετούνται δύο ή περισσότερα κεντρικά χειριστήρια το ένα δίπλα στο άλλο, πρέπει να διατηρούνται οι παρακάτω
αποστάσεις ανάμεσα τους.
* Κάθετη απόσταση:
* Οριζόντια απόσταση:
3.7 ΔΙΑΔΙΚΑΣΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
1 Εγκαταστήστε το κουτί διακοπτών στον τοίχο. (Κουτί JIS για 2 διακόπτες (με κάλυμμα) (JIS C 8340) παρέχεται από τον
εγκαταστάτη)
2 Ανοίξτε το σώμα της μονάδας εάν είναι κλειστό. (Παραδίδεται ανοιχτό από το εργοστάσιο). Ακολουθήστε την παρακάτω
διαδικασία για να ανοίξετε το περίβλημα.
a. Απομακρύνετε τη μπροστινή πλευρά του σώματος εισάγοντας και περιστρέφοντας ένα απλό κατσαβίδι στις 2 εγκοπές της
κάτω πλευράς.
b. Τραβήξτε προς τα πάνω και απαγκιστρώστε τα κουμπώματα στην πάνω και την πλαϊνή πλευρά. Μην εφαρμόζετε υπερβολική
δύναμη μια και τα δυο καλύμματα του σώματος είναι ενωμένα με ιμάντες σύνδεσης.
Άποψη από την κάτω πλευρά
778
PMML0332A rev.0 - 05/2015
50
120
30
140
30
" στην εικόνα.
50 mm
30 mm
Μπροστινό περίβλημα
Περίπου 6 mm
Απλό κατσαβίδι
22
30
Μπροστινό
περίβλημα
(Μονάδες: mm)
70
52,7
Πίσω περίβλημα
Γάντζος για
στερέωση
Ιμάντας
σύνδεσης
