Montering

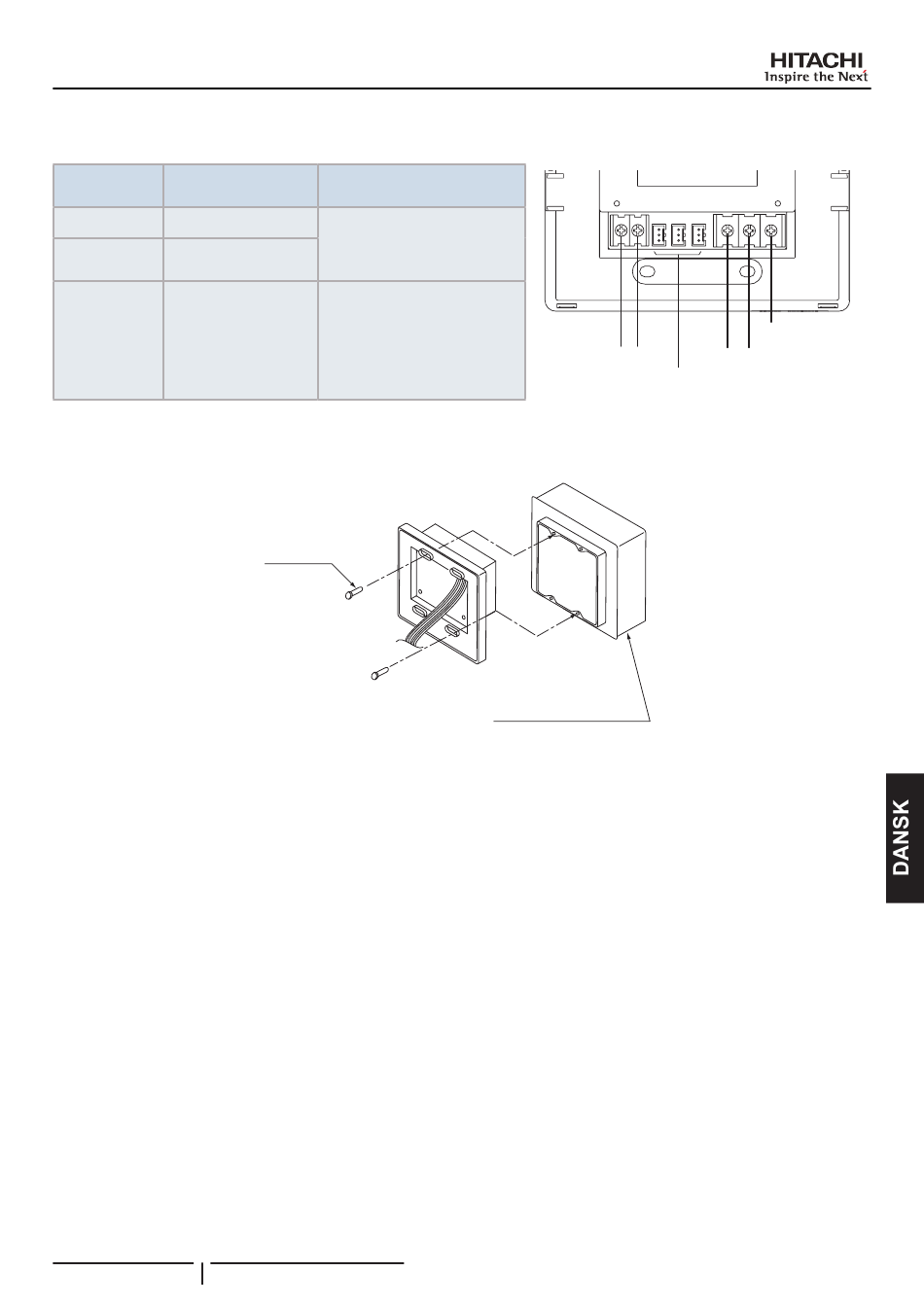

3 Tilslut ledningerne til klemmebrættet til centralenheden.
Klemmebræt Brug
TB1 Til strømforsyning
TB2 Til H-LINK-transmission
CN1 ~ 3 til eksternt input/output
4 Monter kontaktskabet (medfølger ikke: JIS-kontaktskab til 2 kontakter (med dæksel) (JIS C8340) med den tilhørende
fastgørelsesskrue (M4 x 16 mm).
521 PMML0332A rev.0 - 05/2015
Forbindelsesprocedure
M3-skrueterminal
Rund terminalforbindelse
Tilspændingsmoment 0,5 Nm
3-bens stik
Indsæt forbindelsesledninger
(tilbehør), indtil du hører et klik.
M4-skruer
(antal: 4)
H-LINK (ikke-polær)
Terminaler til eksternt input/output Se afsnittet
"5.4.2 Indstilling af valgfrie funktioner".
Kontaktskab (leveres på stedet)
(JIS C8340 2 kontakter (med dæksel))
FG
100 til 240 V AC
