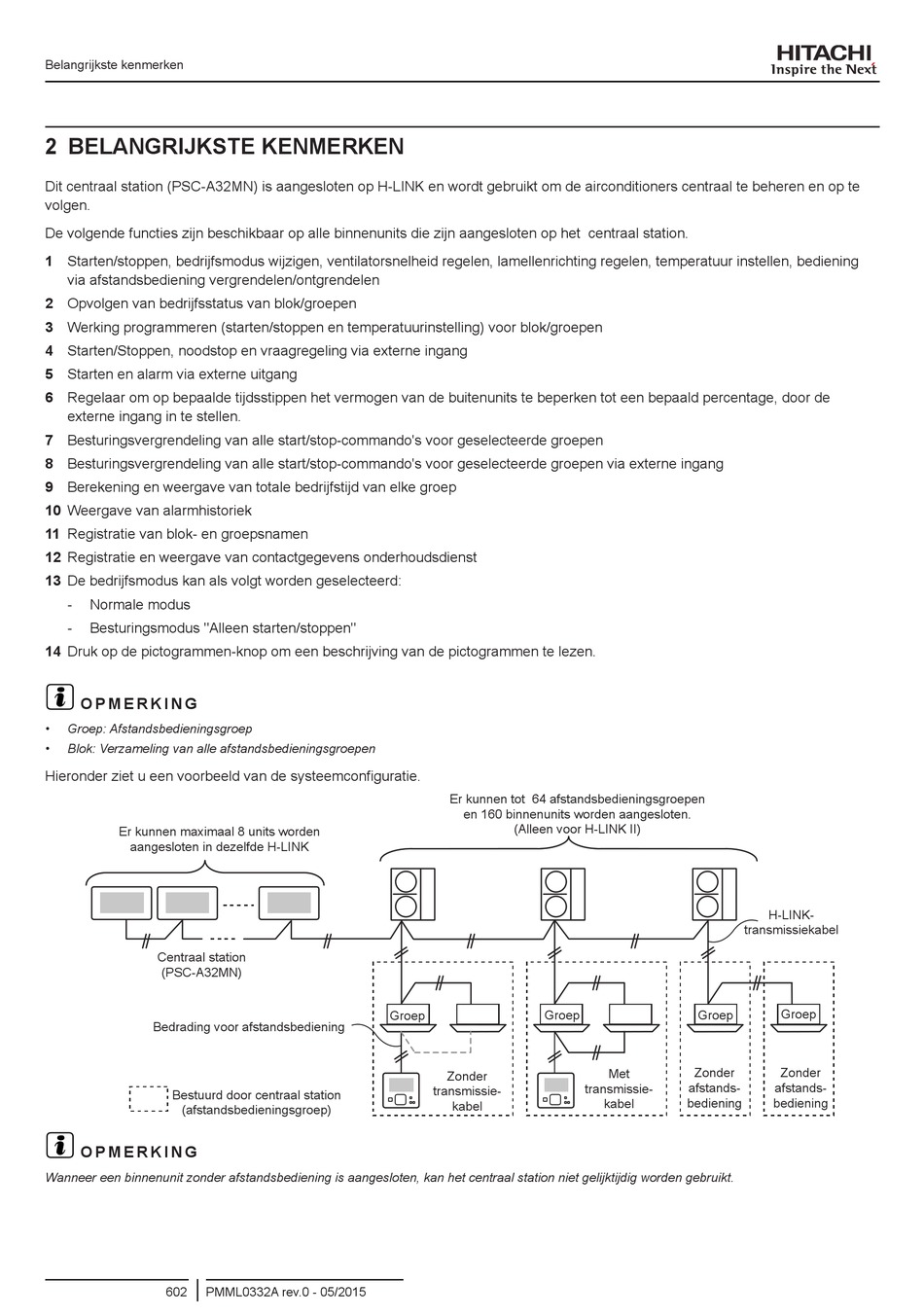

Belangrijkste kenmerken
2 BELANGRIJKSTE KENMERKEN
Dit centraal station (PSC-A32MN) is aangesloten op H-LINK en wordt gebruikt om de airconditioners centraal te beheren en op te
volgen.
De volgende functies zijn beschikbaar op alle binnenunits die zijn aangesloten op het centraal station.
1 Starten/stoppen, bedrijfsmodus wijzigen, ventilatorsnelheid regelen, lamellenrichting regelen, temperatuur instellen, bediening
via afstandsbediening vergrendelen/ontgrendelen
2 Opvolgen van bedrijfsstatus van blok/groepen
3 Werking programmeren (starten/stoppen en temperatuurinstelling) voor blok/groepen
4 Starten/Stoppen, noodstop en vraagregeling via externe ingang
5 Starten en alarm via externe uitgang
6 Regelaar om op bepaalde tijdsstippen het vermogen van de buitenunits te beperken tot een bepaald percentage, door de
externe ingang in te stellen.
7 Besturingsvergrendeling van alle start/stop-commando's voor geselecteerde groepen
8 Besturingsvergrendeling van alle start/stop-commando's voor geselecteerde groepen via externe ingang
9 Berekening en weergave van totale bedrijfstijd van elke groep
10 Weergave van alarmhistoriek
11 Registratie van blok- en groepsnamen
12 Registratie en weergave van contactgegevens onderhoudsdienst
13 De bedrijfsmodus kan als volgt worden geselecteerd:
- Normale modus
- Besturingsmodus "Alleen starten/stoppen"
14 Druk op de pictogrammen-knop om een beschrijving van de pictogrammen te lezen.
?
O P M E R K I N G
• Groep: Afstandsbedieningsgroep
• Blok: Verzameling van alle afstandsbedieningsgroepen
Hieronder ziet u een voorbeeld van de systeemconfiguratie.
Er kunnen maximaal 8 units worden
aangesloten in dezelfde H-LINK
Centraal station
(PSC-A32MN)
Bedrading voor afstandsbediening
Bestuurd door centraal station
(afstandsbedieningsgroep)
?
O P M E R K I N G
Wanneer een binnenunit zonder afstandsbediening is aangesloten, kan het centraal station niet gelijktijdig worden gebruikt.
602 PMML0332A rev.0 - 05/2015
Er kunnen tot 64 afstandsbedieningsgroepen
en 160 binnenunits worden aangesloten.
(Alleen voor H-LINK II)
Groep
Groep
Zonder
transmissie-
kabel
transmissiekabel
Groep
Zonder
Met
transmissie- afstands-
bediening
kabel
H-LINK-
Groep
Zonder
afstands-
bediening
