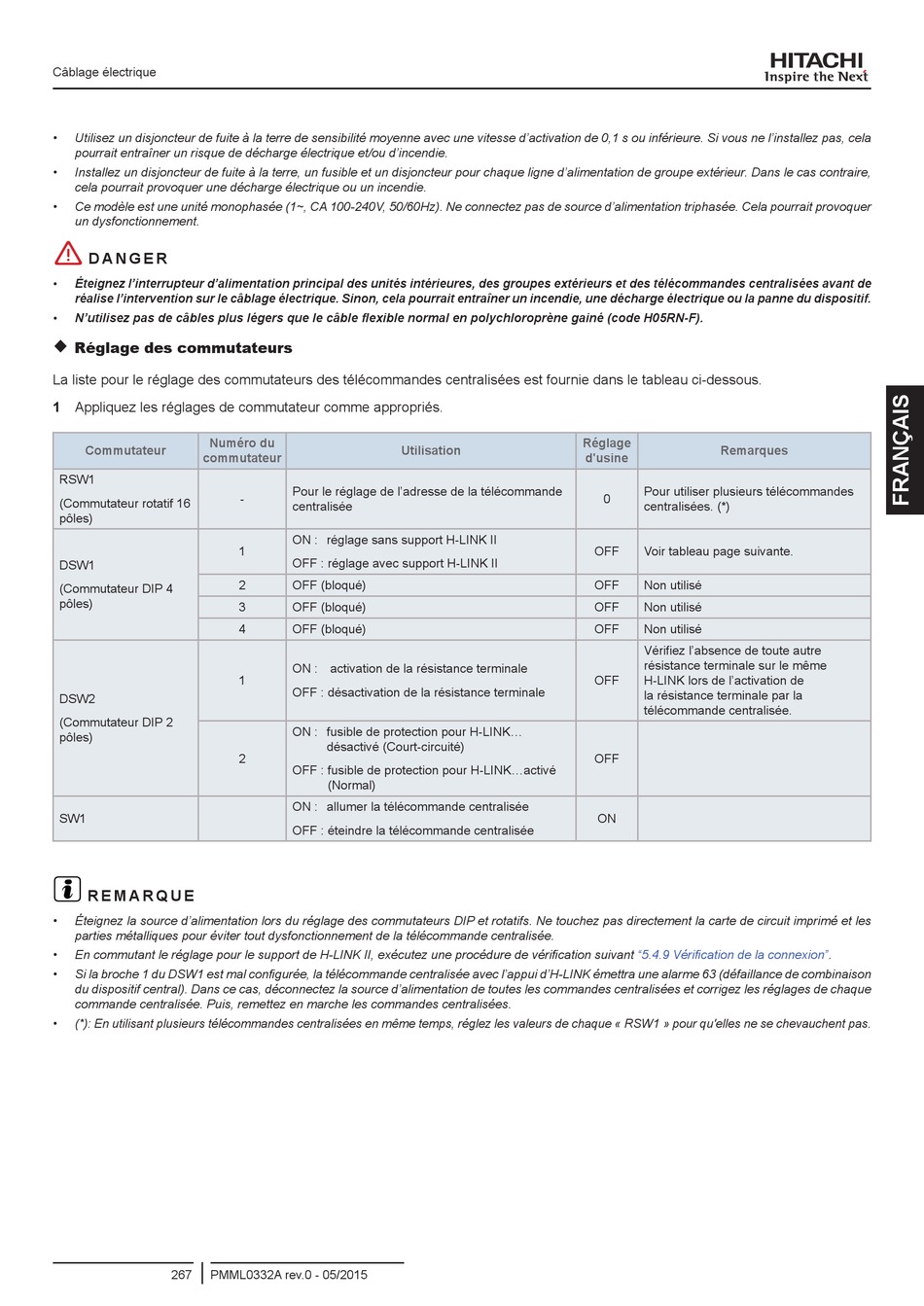

Câblage électrique
• Utilisez un disjoncteur de fuite à la terre de sensibilité moyenne avec une vitesse d'activation de 0,1 s ou inférieure. Si vous ne l'installez pas, cela
pourrait entraîner un risque de décharge électrique et/ou d'incendie.
• Installez un disjoncteur de fuite à la terre, un fusible et un disjoncteur pour chaque ligne d'alimentation de groupe extérieur. Dans le cas contraire,
cela pourrait provoquer une décharge électrique ou un incendie.
• Ce modèle est une unité monophasée (1~, CA 100-240V, 50/60Hz). Ne connectez pas de source d'alimentation triphasée. Cela pourrait provoquer
un dysfonctionnement.
!
D A N G E R
• Éteignez l'interrupteur d'alimentation principal des unités intérieures, des groupes extérieurs et des télécommandes centralisées avant de
réalise l'intervention sur le câblage électrique. Sinon, cela pourrait entraîner un incendie, une décharge électrique ou la panne du dispositif.
• N'utilisez pas de câbles plus légers que le câble flexible normal en polychloroprène gainé (code H05RN-F).

Réglage des commutateurs
La liste pour le réglage des commutateurs des télécommandes centralisées est fournie dans le tableau ci-dessous.
1 Appliquez les réglages de commutateur comme appropriés.
Numéro du
Commutateur
commutateur
RSW1
(Commutateur rotatif 16
pôles)
DSW1
(Commutateur DIP 4
pôles)
DSW2
(Commutateur DIP 2
pôles)
SW1
?
R E M A R Q U E
• Éteignez la source d'alimentation lors du réglage des commutateurs DIP et rotatifs. Ne touchez pas directement la carte de circuit imprimé et les
parties métalliques pour éviter tout dysfonctionnement de la télécommande centralisée.
• En commutant le réglage pour le support de H-LINK II, exécutez une procédure de vérification suivant "5.4.9 Vérification de la connexion".
• Si la broche 1 du DSW1 est mal configurée, la télécommande centralisée avec l'appui d'H-LINK émettra une alarme 63 (défaillance de combinaison
du dispositif central). Dans ce cas, déconnectez la source d'alimentation de toutes les commandes centralisées et corrigez les réglages de chaque
commande centralisée. Puis, remettez en marche les commandes centralisées.
• (*): En utilisant plusieurs télécommandes centralisées en même temps, réglez les valeurs de chaque « RSW1 » pour qu'elles ne se chevauchent pas.
267 PMML0332A rev.0 - 05/2015
Utilisation
Pour le réglage de l'adresse de la télécommande
-
centralisée
ON : réglage sans support H-LINK II
1
OFF : réglage avec support H-LINK II
2 OFF (bloqué)
3 OFF (bloqué)
4 OFF (bloqué)
ON : activation de la résistance terminale
1
OFF : désactivation de la résistance terminale
ON : fusible de protection pour H-LINK...
désactivé (Court-circuité)
2
OFF : fusible de protection pour H-LINK...activé
(Normal)
ON : allumer la télécommande centralisée
OFF : éteindre la télécommande centralisée
Réglage
Remarques
d'usine
Pour utiliser plusieurs télécommandes
0
centralisées. (*)
OFF Voir tableau page suivante.
OFF Non utilisé
OFF Non utilisé
OFF Non utilisé
Vérifiez l'absence de toute autre
résistance terminale sur le même
OFF H-LINK lors de l'activation de
la résistance terminale par la
télécommande centralisée.
OFF
ON
