Bedienung
1 hingegen zeigt nur eine Gasstufe an, siehe Abb.
3.2. Die unten stehende Abbildung zeigt den
Kanalanzeigebereich und enthält eine Beschriftung
der auf dem Gasmaster verwendeten Symbole.
Gaswert
Fehler
Warning
Kanal
sperren
Alarme
#1=CH4

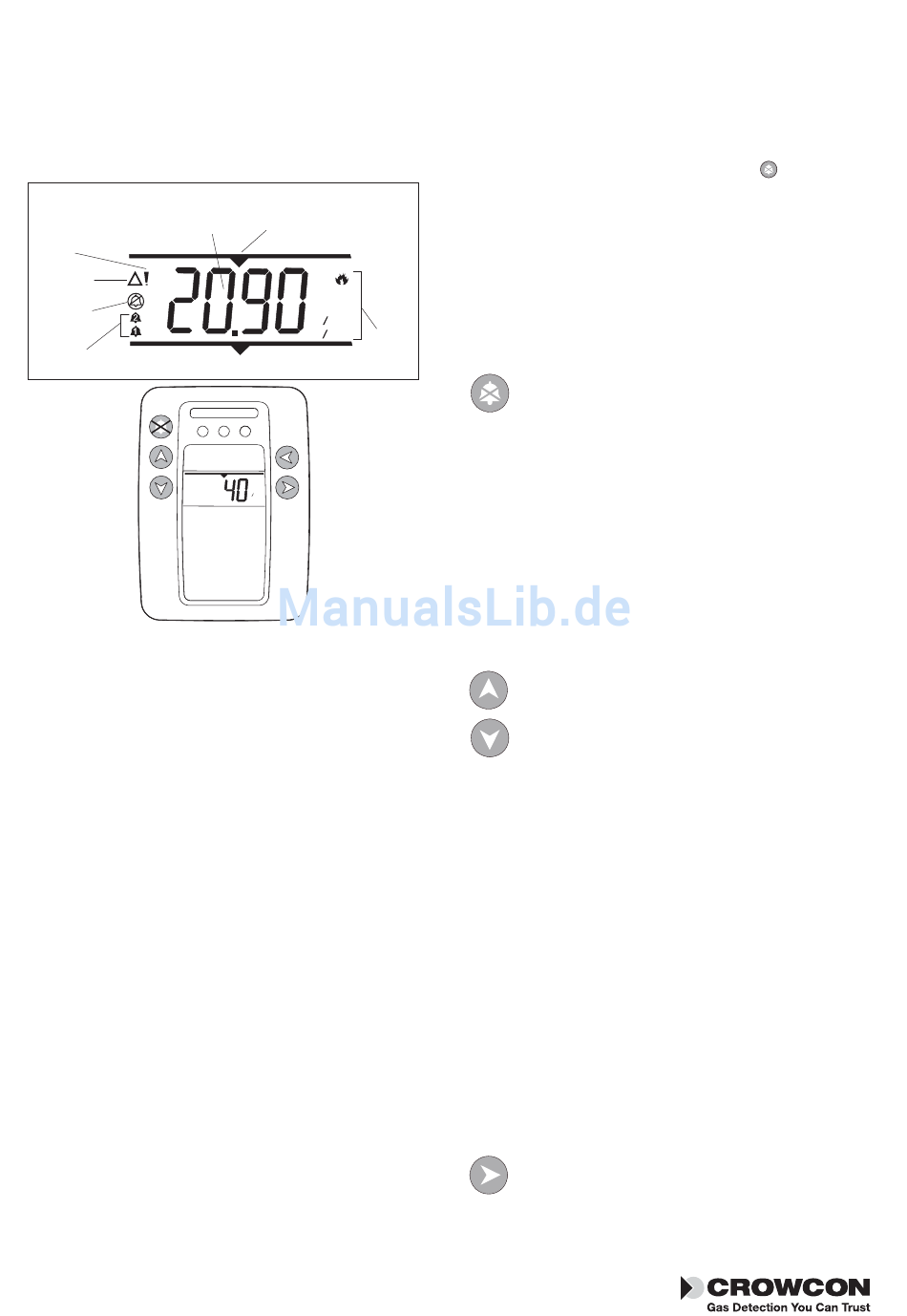

Abb. 3.2 Benutzerdisplay Gasmaster 1
LEDs auf dem Anzeigefeld
Die LEDs auf dem Anzeigefeld des Gasmasters
zeigen Folgendes an:
Gelbe Fehler-LED:
Leuchtet auf, wenn ein Detektor- oder Sys-
temfehler festgestellt wird (eine Liste der
Fehlermeldungen finden Sie auf Seite 23). Die
Fehler-LED arbeitet in Verbindung mit dem
Relais „gemeinsamer Fehler", und kann je
nach Systemkonfiguration als eingeklinkt oder
nicht eingeklinkt eingestellt werden.
Gelbe Warn-LED:
Leuchtet bei Auftreten eines Warnzustands auf
(eine Liste der Warnmeldungen finden Sie auf
Seite 25). Die Warn-LED wird automatisch zurück-
gestellt, wenn die Fehlerursache behoben ist.
Grüne Netz-LED:
Leuchtet, wenn Spannung anliegt. Schaltet
sich alle 5 Sekunden kurzzeitig aus, um anzu-
zeigen, dass das System in Betrieb ist. Die LED
blinkt in Intervallen von einer Sekunde, wenn
der Gasmaster aufgrund eines Stromausfalls
von den Akkus gespeist wird.
18
Kanalnummer
2
PPB
PPM
0 0
LEL
0 0
V/V
Maßeinheiten
1
0 0
LEL
Roter Alarmbalken:
Blinkt, wenn ein Alarm von einem Kanal aus-
gelöst wird, und leuchtet kontinuierlich, wenn
die Akzeptanz-/Rückstelltaste
wird. Der LED-Balken blinkt erneut, wenn ein
neuer Alarm ausgelöst wird.
Tasten auf der Bedienungstastatur
Mit den 5 Bedienertasten können Sie auf die
Alarmzustände reagieren, den Status der Sys-
temeinstellungen prüfen und den Gasmaster
konfigurieren.
AKZEPTANZ/ZURÜCKSTELLEN
Drücken Sie die Taste Akzeptanz/Zurück-
stellen, um den internen Sounder und die
externen Alarmfunktionen stummzuschal-
ten. Nachdem der Alarm- oder Fehlerzu-
stand behoben ist, drücken Sie Akzeptanz/
Zurückstellen noch einmal, um das System
zurückzustellen.
Doppelklicken Sie auf die Taste Akzep-
tanz/Zurückstellen, um das Menüsystem
zu verlassen und zum Meldungsdisplay
zurückzukehren.
NACH OBEN und NACH UNTEN
Mit den Tasten Nach oben und Nach
unten scrollen Sie durch die Menüpunkte.
Um schnell durch die Menüpunkte zu blät-
tern, drücken Sie die Taste Nach oben oder
Nach unten und halten diese gedrückt.
Doppelklicken Sie auf die Taste Nach oben
oder Nach unten, um direkt zum Anfang
oder Ende der alphanumerischen Zeichen
zu gelangen, wenn Sie Text bearbeiten oder
das Supervisor-Kennwort eingeben.
Verwenden Sie im Supervisor-Modus (siehe
Abschnitt 3.7) die Tasten Nach oben und
Nach unten, um Werte oder Einstellungen
zu ändern.
Unter normalen Bedingungen im Nicht-
Alarmzustand drücken Sie die Tasten Nach
oben und Nach unten und halten diese
gedrückt, um die Helligkeit des Meldungs-
anzeigebereich einzustellen.
FORTSETZEN
Mithilfe der Taste Fortsetzen zeigen Sie
verfügbare Menüs an. Der Zugriff auf das
GasMaster
gedrückt
