GasMaster
NETZEINGANG
STECKER
DISPLAYPLATINE
VERBINDUNG
MIT
GRUNDPLATTE
(NUR NICHT-IS-
SYSTEME)
VERBINDUNG
MIT
GRUNDPLATTE
(NUR
IS-SYSTEME)
ANSCHLÜSSE
ANALOGAUSGABE
EXTERNE
EINGABE 24
V DC

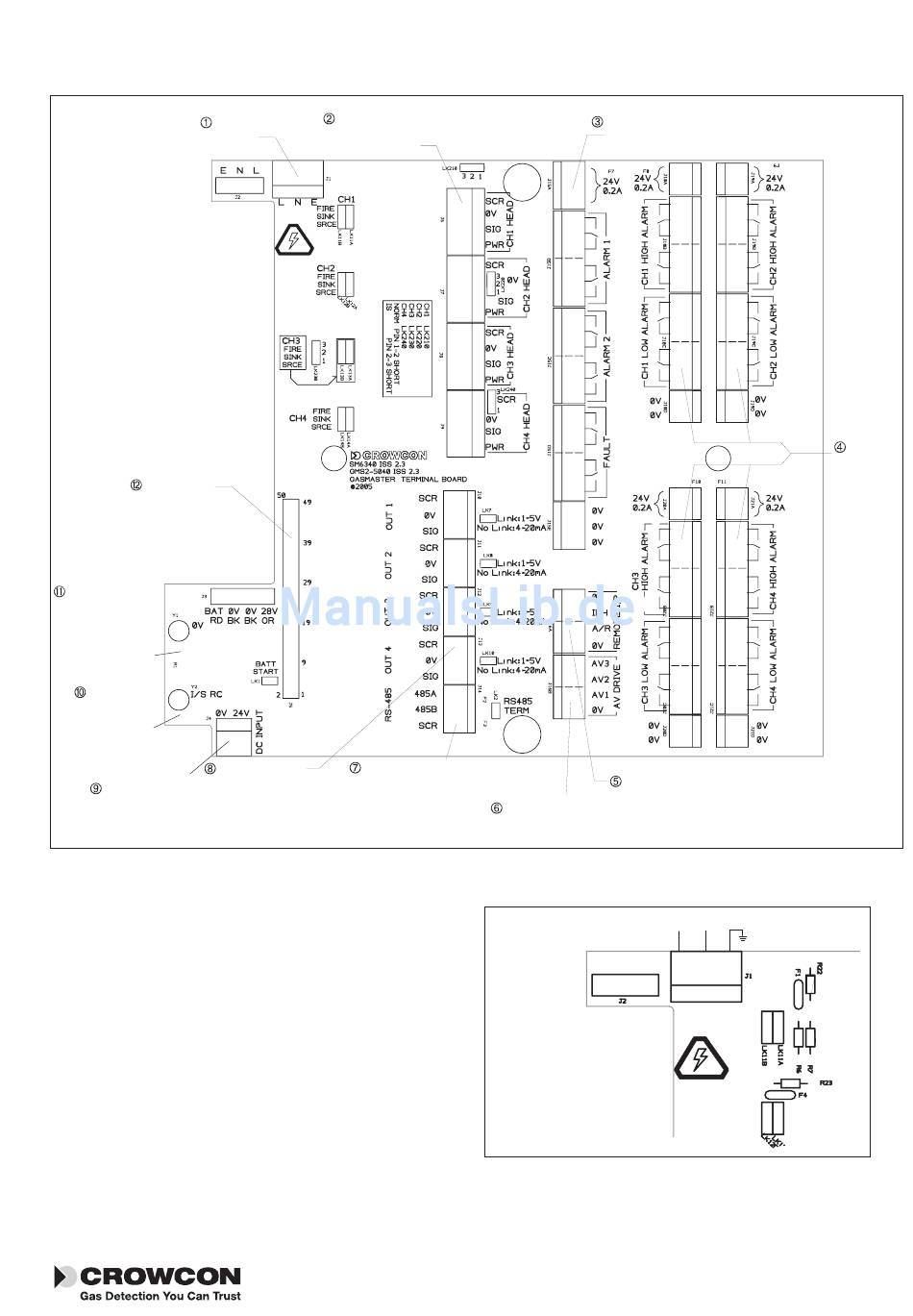

Abb. 2.5 Layout Klemmenplatte.
an der Erdungsklemme am Spannungsanschluss
(siehe Abb. 2.4) oder am Erdungsbolzen oben am
Gehäuse geerdet werden.
2.8 Anschluss von
Eingabegeräten
Anhand von zweiteiligen Steckern mit Klemmleisten
ist möglich, verschiedene Gas- und Brandmelder
an den Gasmaster anzuschließen. Jede Kanalein-
gabe akzeptiert eine 4-20 mA oder herkömmliche
Brandmeldeschleife. Hinweis: Gasmaster 1 hat nur
einen Kanal. Dieser Kanal kann zur Erkennung eines
Gasmelders, einer Feuerzone oder eines Probenent-
nahmegeräts benutzt werden.
KANALEINGABE-
ANSCHLÜSSE
RS-485 MODBUS
KOMMUNIKATIONSANSCHLÜSSE
AV-ALARM-
ANSCHLÜSSE
Abb. 2.4 Stromanschlussklemmen auf der Klem-
menplatine.
ANSCHLÜSSE
GEMEINSAMES RELAIS
EINGÄNGE FERNSPERRE UND
AKZEPTANZ/ZURÜCKSTELLEN
Nullleiter (N)
Spannungsführend (L)
E N L
L
N E
Installation
KANALRELAIS-
ANSCHLÜSSE
Erdung (E)
CH1
FIRE
SINK
SRCE
CH2
FIRE
SINK
SRCE
7
