GasMaster
III. Bedienung
Alle Gasmaster-Systeme werden von Crowcon
vorkonfiguriert geliefert. Genauere Angaben über
die Konfiguration entnehmen Sie bitte dem Spe-
zifikations- und Prüfzertifikat, das dem Produkt
beiliegt. Dieses Kapitel beschreibt die Bedienung
der vorkonfigurierten Einheiten und umfasst die
Verfahren zum Ändern von Einstellungen.
3.1 Bedienungstastatur des
Gasmasters
Die Bedienungstastatur gestattet die Steuerung
des Gasmasters. Sie können diese beispielsweise
zur Statusüberwachung aller angeschlossenen
Feldgeräte, zum Ermitteln der Systemeinstellungen
und zur Konfiguration der Feldgeräte benutzen.

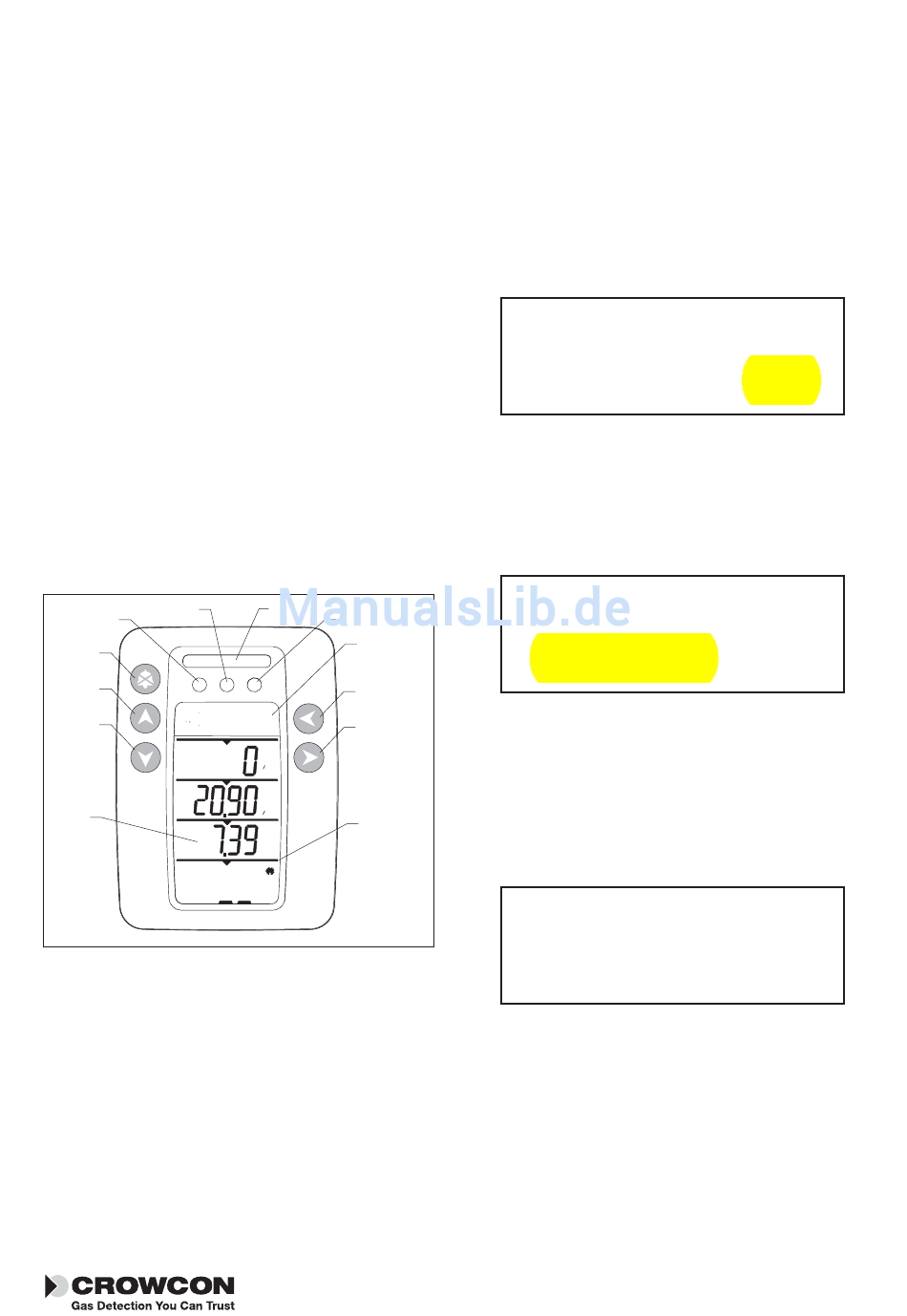

Abb. 3.1 zeigt die Bedienungstastatur und das
typische Display unter normalen Betriebsbedingun-
gen, wenn keine Alarmüberwachung erfolgt.
Netz-LED
Fehler-LED
Akzeptanz/
Zurückstellen
Nach oben
#1=CH4
Nach unten
#3=O2
Kanal-
anzeigebereich
Abb. 3.1 Bedienungstastatur mit Display
Gasmaster-Display
Das Benutzerdisplay liefert permanente Werte für
bis zu 4 Feldgeräte. In einem weiteren Displaybe-
reich werden Meldungen für den Benutzer und
eine Übersicht über die Kanalnummern angezeigt.
Der Gasmaster 1 hat ein Display für ein Feldgerät
und den Meldungsbereich.
Meldungsanzeigebereich
Unter normalen Bedingungen im Nicht-Alarm-
zustand erscheinen im Meldungsbereich die
Alarm-LED
Warn-LED
Meldungs- und
Kanalanzeige-
bereich
Zurück
#2=H2S
Fortsetzen
#4=Fire
1
0 0
LEL
2
0 0
V/V
Kanalnummer
3
PPM
4
Kanalnummern und Detektortypen, z.B. bezeich-
net CH4 einen Methandetektor (siehe folgendes
Beispiel).
Das Symbol # veranschaulicht die Kanalnummer
(z.B. ist #1 Kanal 1).
#1=CH4
#3=H2S
Im Falle eines Alarms werden in diesem Mel-
dungsbereich die im Alarmzustand befindlichen
Kanäle und ihr Ort angezeigt. Weitere Informa-
tionen über Alarmzustände entnehmen Sie bitte
Abschnitt 3.8.
ALARM:
Boiler room
Befindet sich mehr als ein Kanal im Alarmzu-
stand, durchläuft die Alarmmeldung zyklisch
alle Meldungen.
Im Falle einer Störung (oder Warnung) wird eine
kurze Beschreibung des Fehlers angezeigt. Weitere
Informationen über Fehlerzustände entnehmen Sie
bitte Abschnitt 3.9. Detaillierte Fehler- und Warn-
meldungen finden Sie in Abschnitt 3.10.
Fehler:
Kanal #3 Signal zu hoch
Hinweis: Benutzermeldungen, die mehr als 16
Zeichen umfassen, werden in Form eines Bildlaufs
angezeigt.
Treten Störungs- und Alarmzustände zugleich
auf, haben die Alarmmeldungen Vorrang.
Kanalanzeigebereich
Auf dem großen Display des Gasmaster 4 werden
alle Gasstufen zugleich angezeigt. Der Gasmaster
Bedienung
#2=O2
#4=FIRE
#1=CH4
=30
17
