Montageanleitung Hubdreh-Motoren
4 Montagehinweise
4.1 Betriebsbedingungen
•
Die Grenze der Umgebungstemperatur liegt bei: -10 °C...80 °C
•
Die maximale Sensortemperatur liegt bei: 90 °C
•
Die maximale Aufstellhöhe beträgt 4'000 m ü. M. Ab 1'000 m ist bei Luftkühlung ein
Derating von 1 °C pro 100 m zu berücksichtigen.
4.2 Montagemöglichkeiten
Die PR02 Hubdreh-Motoren verfügen über eine zentrische Passung (Masse im Kapitel „Abmessungen") auf
der Frontseite, so dass eine genaue Ausrichtung der Drehachse möglich ist.

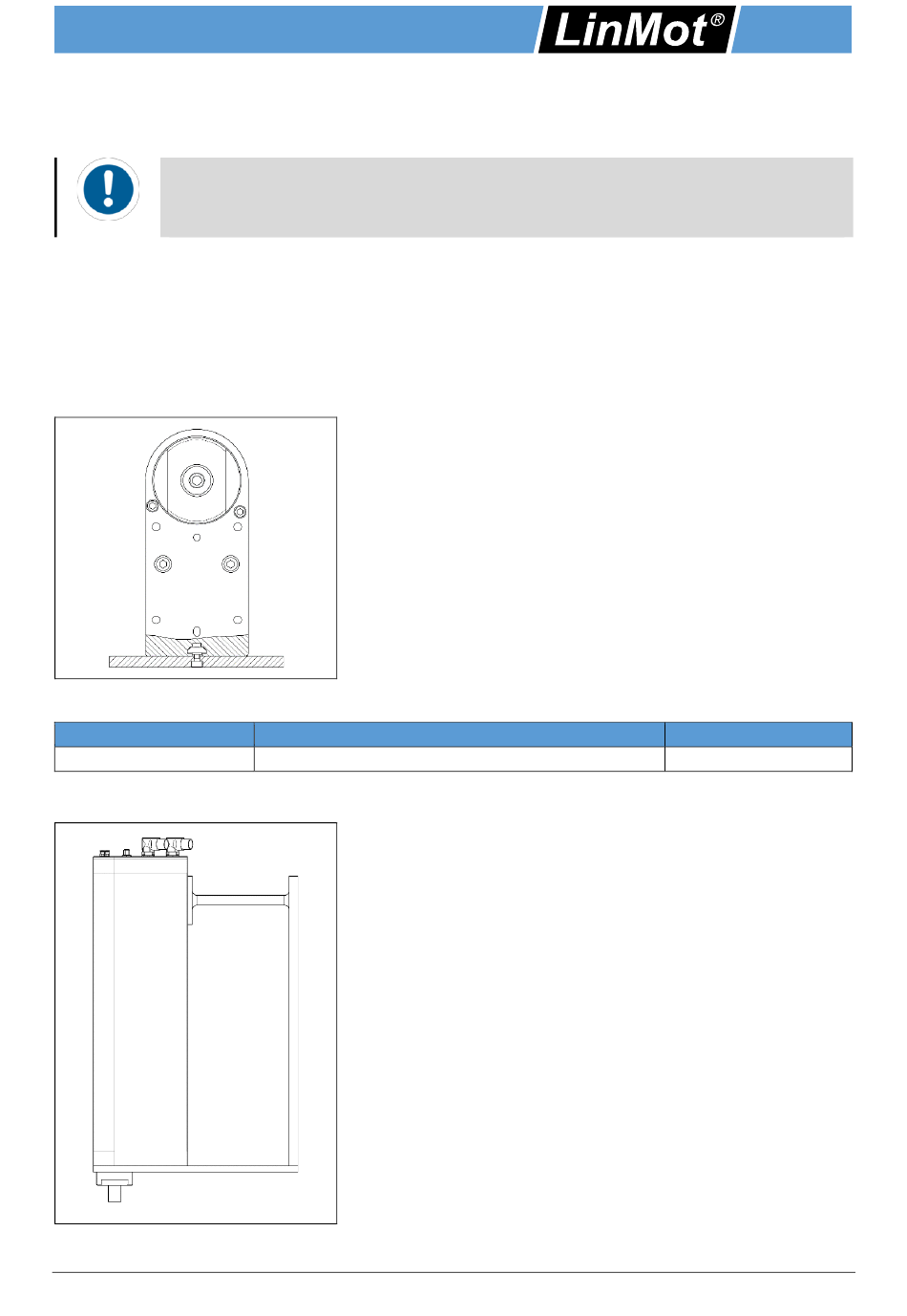

Nachfolgende Skizzen zeigen beispielhaft verschiedene Montage-Möglichkeiten. Im Kapitel „Abmessungen"
finden sich die detaillierten Montage-Masse.
4.2.1 Horizontale Montage
Bestellinformationen
Artikel
Hammermutter N8/M6
4.2.2 Vertikale Montage
Seite 10 / 35
Der PR02 Hubdreh-Motor kann liegend mithilfe der unten geführten
T-Nut montiert werden.
Zur Befestigung können Hammermuttern M6 verwendet werden.
Beschreibung
Hammermutter für 8mm Nuten mit M6 Gewinde
Für eine stabile vertikale Montage werden die T-Nut an der
Unterseite des PR02 genutzt (siehe Erklärung oben). Zusätzlich
sollte die Frontseite des Motors mithilfe der 4 Gewindebohrungen
fixiert werden. Die Positionen der Gewindebohrungen sind im
Abschnitt „Abmessungen" zu finden.
PR02-88
DE
Art-Nr.
0150-2558
