5.3
Verbindungen herstellen
Geräteschäden durch unsachgemäßen Anschluss!
Die Fernsteller sind speziell für den Anschluss an Schweiß- bzw. Drahtvorschubgeräte
entwickelt. Ein Anschluss an andere Geräte kann zu Geräteschäden führen!
•
Betriebsanleitung des Schweiß-, bzw. Drahtvorschubgerätes beachten!
•
Schweißgerät vor dem Anschluss abschalten!
Pos. Symbol
1
2
3
•
Schweißgerät abschalten
•
Anschlussstecker, Buchsenkontakt in Anschlussbuchse des Fernreglers einstecken und durch
Rechtsdrehen verriegeln.
•
Anschlussstecker, Stiftkontakt in Anschlussbuchse, Fernreglerbuchse Schweißgerät /
Drahtvorschubgerät einstecken und durch Rechtsdrehen verriegeln.
5.4
Funktionsbeschreibung
Die Funktionsweise und Einstellmöglichkeiten der Fernsteller sind direkt von der Konfiguration des
entsprechenden Schweißgerätes bzw. Drahtvorschubgerätes abhängig. Umschalter bzw. Einstellungen
von Sonderparametern (steuerungsabhängig) definieren die Einstellmöglichkeiten.
Die Stellung des Schlüsselschalters, gegen unbefugte Benutzung, hat ebenfalls direkte Auswirkung auf
die Funktionsweise des entsprechenden Fernstellers.
099-008097-EW500
22.03.2018
Beschreibung
0
Handfernsteller
Anschluss-Verlängerungskabel, 19-polig
Stromquelle (WIG)
Zusätzliche Systemdokumente beachten!
Aufbau und Funktion

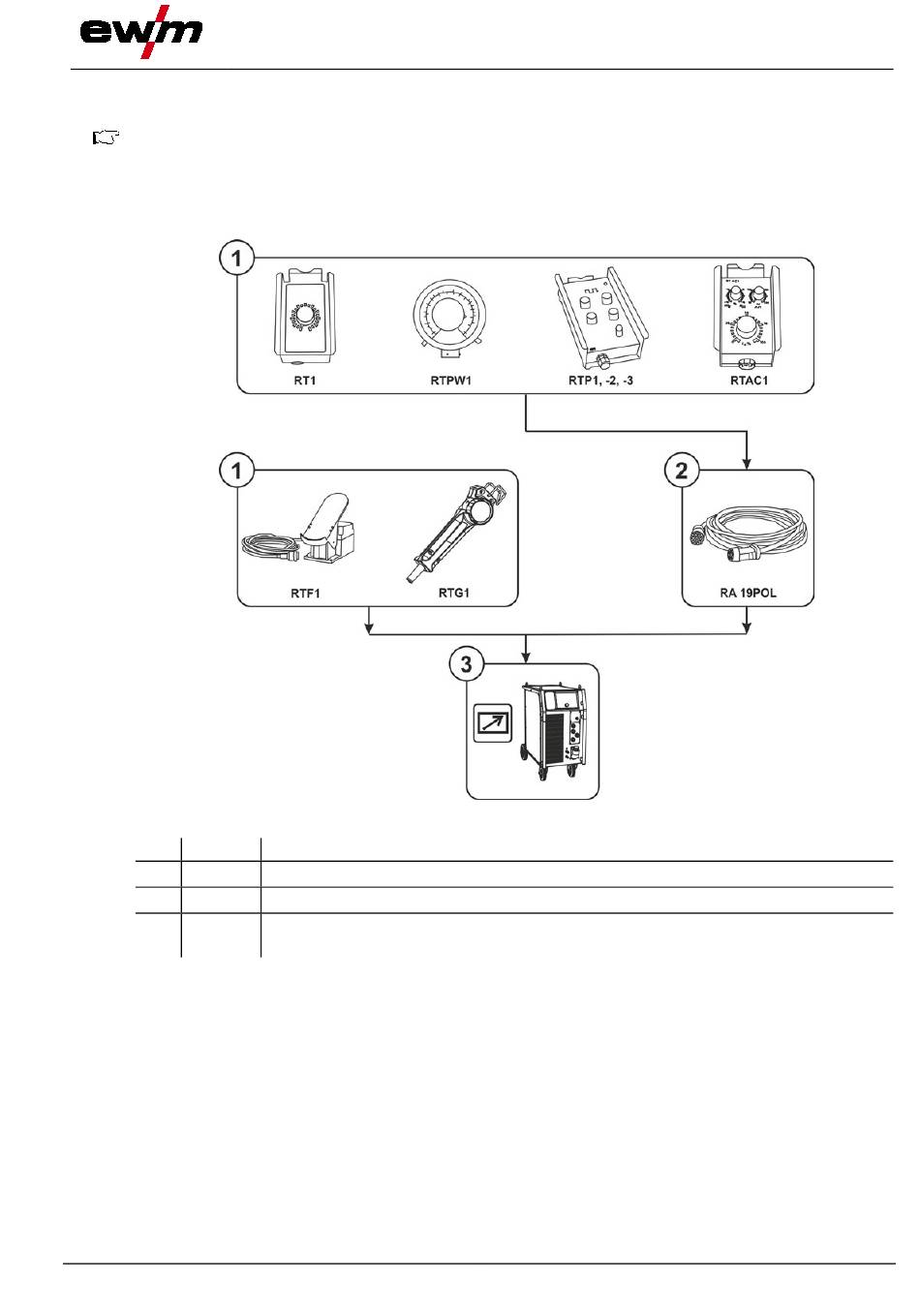

Abbildung 5-1
Verbindungen herstellen
19
