Aufbau und Funktion
Verbindungen herstellen
5.3
Verbindungen herstellen
Geräteschäden durch unsachgemäßen Anschluss!
Die Fernsteller sind speziell für den Anschluss an Schweißgeräten entwickelt. Ein Anschluss an
andere Geräte kann zu Geräteschäden führen!
•
Betriebsanleitung des Schweißgerätes beachten!
•
Schweißgerät vor dem Anschluss abschalten!
5.3.1

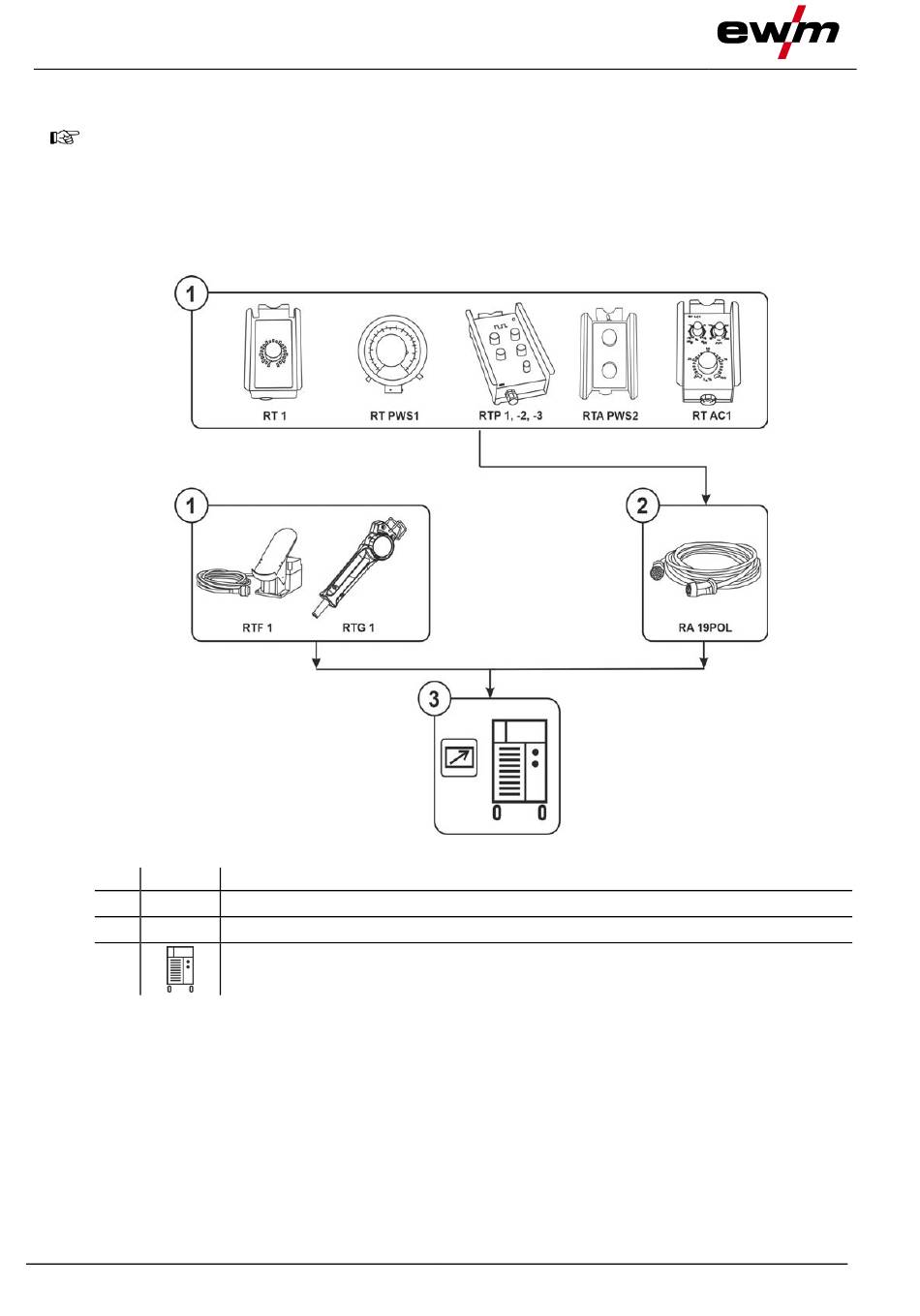

Verbindungskabel
Pos. Symbol
1
2
3
•
Gerät am Hauptschalter ausschalten.
•
Fernstelleranschlussstecker direkt bzw. über ein entsprechendes Anschluss- / Verlängerungskabel an
der Fernstellerbuchse des Schweißgerätes einstecken und durch Rechtsdrehen verriegeln (Standard-
betriebsanleitung des Schweißgerätes beachten).
•
Gerät einschalten.
5.4
Funktionsbeschreibung
Die Funktionsweise und Einstellmöglichkeiten der Fernsteller sind direkt von der Konfiguration des ent-
sprechenden Schweißgerätes bzw. Drahtvorschubgerätes abhängig. Umschalter bzw. Einstellungen von
Sonderparametern (steuerungsabhängig) definieren die Einstellmöglichkeiten.
Die Stellung des Schlüsselschalters, gegen unbefugte Benutzung, hat ebenfalls direkte Auswirkung auf
die Funktionsweise des entsprechenden Fernstellers.
24
Beschreibung
0
Handfernsteller
Anschluss-Verlängerungskabel, 19-polig
Stromquelle
Zusätzliche Systemdokumente beachten!
Abbildung 5-1
099-008097-EW500
7.8.2023
