RTP1 19POL
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
099-008097-EW500
22.03.2018
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Halterung zum Aufhängen des Fernstellers
Anschlussbuchse 19-polig (analog)
Zum Anschluss der Steuerleitung.
Umschalter Schweißverfahren
------- E-Hand-Schweißen
------- WIG-Schweißen
Signalleuchte Pulsstrom
Signalleuchte leuchtet bei einem betriebsbereiten Fernsteller und wenn Pulsstrom
fließt.
Signalleuchte Pulspausestrom
Signalleuchte leuchtet wenn der Pulspausestrom fließt.
Drehknopf I2 Absenkstrom / Pulspausestrom (in % von I1)
(prozentual in Abhängigkeit der Pulsstromeinstellung I1 am Fernsteller 0-100%).
Pulsen: - Einstellung des Pausestromes
Standard:Einstellung des Absenkstromes
(abrufbar mit dem 2. Brennertaster)
Drehknopf I1 Schweiß-, Puls-, Punktstrom (%AMP)
(prozentual in Abhängigkeit der Schweißstromeinstellung am Schweißgerät 0-100%).
Pulsen: - Einstellung des Pulsstromes
Punkten: Einstellung des Punktstromes
Standard:Einstellung des Schweißstromes
Drehknopf Pulspausezeit
Pulsen: - Einstellung der Pausenzeit (0,05 bis 2sec).
Drehknopf Puls- / Punktzeit
Pulsen: - Einstellung der Pulszeit (0,05 bis 2sec).
Punkten: Einstellung der Punktzeit (0,5 bis 20sec).
Drehschalter
----- Pulsen
------ Standard
------ Punkten

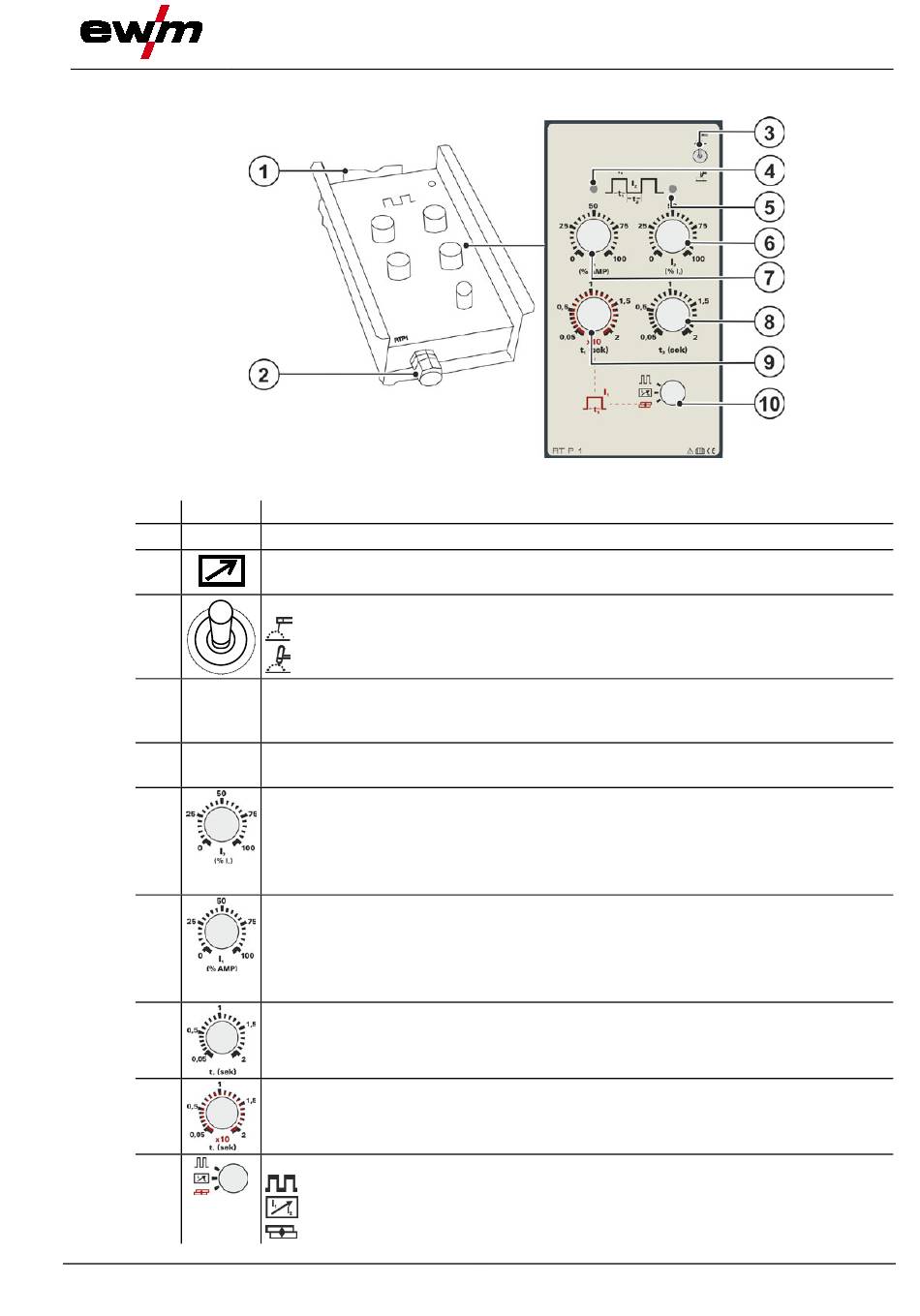

Abbildung 4-5
